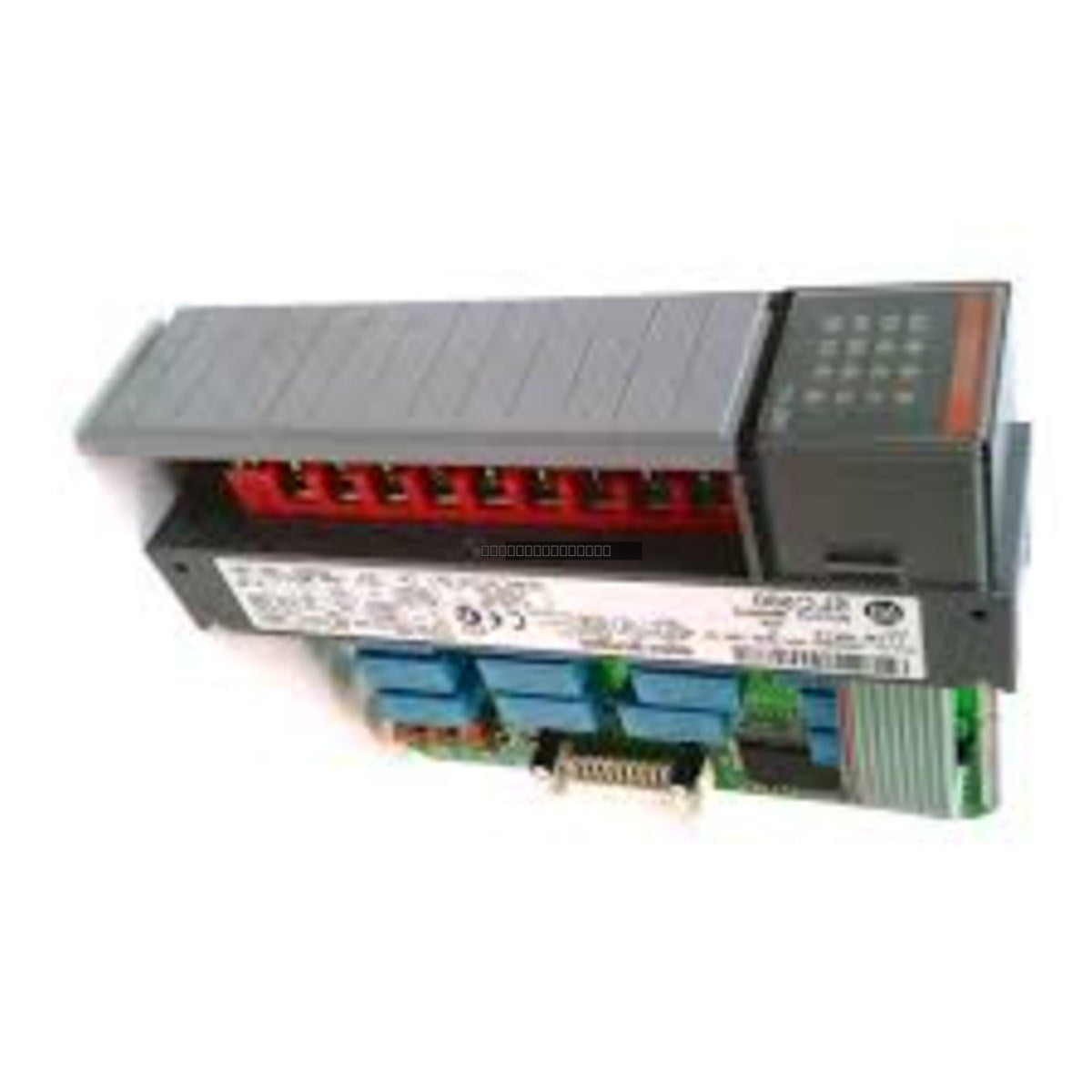

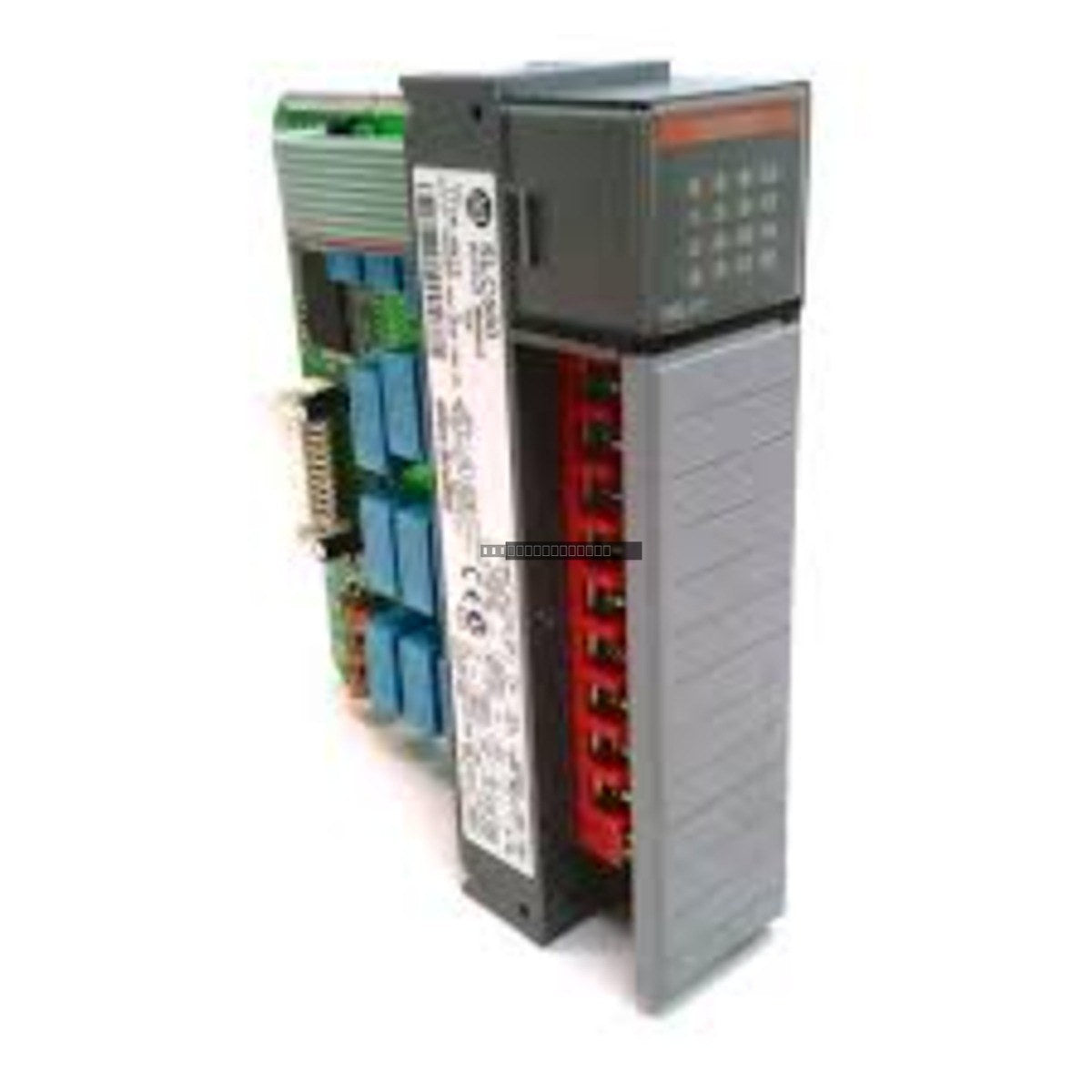

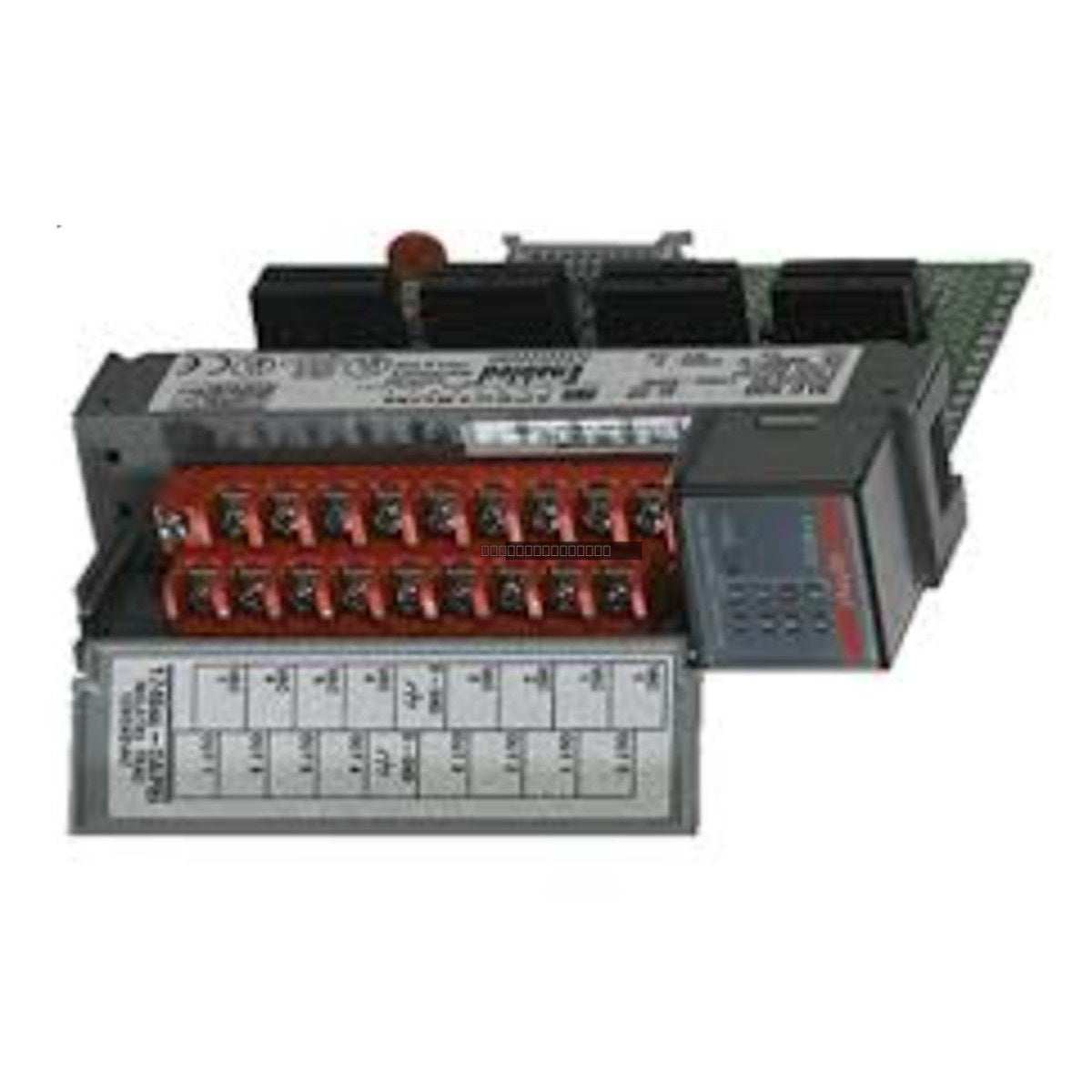

Allen-Bradley 1746-IM8 هي وحدة إدخال تيار متردد من 8 نقاط مصممة للاستخدام ضمن نظام وحدة التحكم المنطقية القابلة للبرمجة (PLC) SLC 500. توفر هذه الوحدة واجهة موثوقة بين الأجهزة الميدانية عالية الجهد ومعالج SLC 500، حيث تقوم بتحويل إشارات الإدخال 200/240 فولت تيار متردد إلى إشارات مستوى منطقي متوافقة مع وحدة التحكم. وكونها مكونًا قياسيًا للإدخال/الإخراج، فقد تم تصميمها لتسهيل التحكم في الأتمتة الصناعية من خلال مراقبة حالة المفاتيح والمستشعرات والأجهزة الميدانية الأخرى التي تعمل بالتيار المتردد.
الميزات
كثافة إدخال من 8 نقاط لتكوين الإدخال/الإخراج الفعال.
مصممة لمستويات جهد 200/240 فولت تيار متردد.
متوافقة مع نظام الهيكل المعياري Allen-Bradley SLC 500.
توفر عزلًا بصريًا بين الأسلاك الميدانية ودوائر اللوحة الخلفية الداخلية.
مؤشرات حالة لكل قناة إدخال لتسهيل التشخيص.
التطبيقات
تُستخدم هذه الوحدة على نطاق واسع في البيئات الصناعية التي تتطلب مراقبة الأجهزة الميدانية بجهد 240 فولت تيار متردد. تشمل التطبيقات النموذجية خطوط تجميع التصنيع، وأنظمة مناولة المواد، ومعدات التحكم في العمليات حيث يتم دمج المستشعرات أو مفاتيح الحد القائمة على التيار المتردد في بنية تحكم PLC.
المواصفات الفنية
طراز المنتج
1746-IM8
الشركة المصنعة
Allen-Bradley
النظام
SLC 500
جهد الإدخال
200/240 فولت تيار متردد
عدد المدخلات
8 نقاط
الوزن
0.2 كجم
إرشادات التثبيت
تأكد من فصل طاقة هيكل SLC 500 قبل تثبيت الوحدة أو إزالتها لمنع الصدمات الكهربائية أو تلف اللوحة الخلفية.
تحقق من أن الوحدة مثبتة بالكامل في فتحة الهيكل ومؤمنة بمسامير التثبيت العلوية والسفلية.
استخدم كبلات محمية لإدخالات الحقل لتقليل التداخل الكهرومغناطيسي (EMI) في البيئات الصناعية عالية الضوضاء.
تأكد من أن جهد الإدخال لا يتجاوز المواصفات المقدرة 240 فولت تيار متردد لتجنب التلف الدائم لدوائر الوحدة.
اتبع إجراءات التعامل القياسية مع التفريغ الكهروستاتيكي (ESD) عند لمس إلكترونيات الوحدة.
الأسئلة الشائعة
هل لا يزال إنتاج 1746-IM8 مستمرًا؟
لا، لقد تم إيقاف إنتاج 1746-IM8 من قبل الشركة المصنعة. نحن نوفر وحدات فائضة أو مجددة عالية الجودة لدعم أنظمة SLC 500 القديمة.
ما هي الوظيفة الأساسية لهذه الوحدة؟
تعمل 1746-IM8 كوحدة واجهة تكتشف إشارات 240 فولت تيار متردد من الأجهزة الميدانية الخارجية وتنقل هذه الحالة إلى معالج SLC 500 لتنفيذ المنطق.
