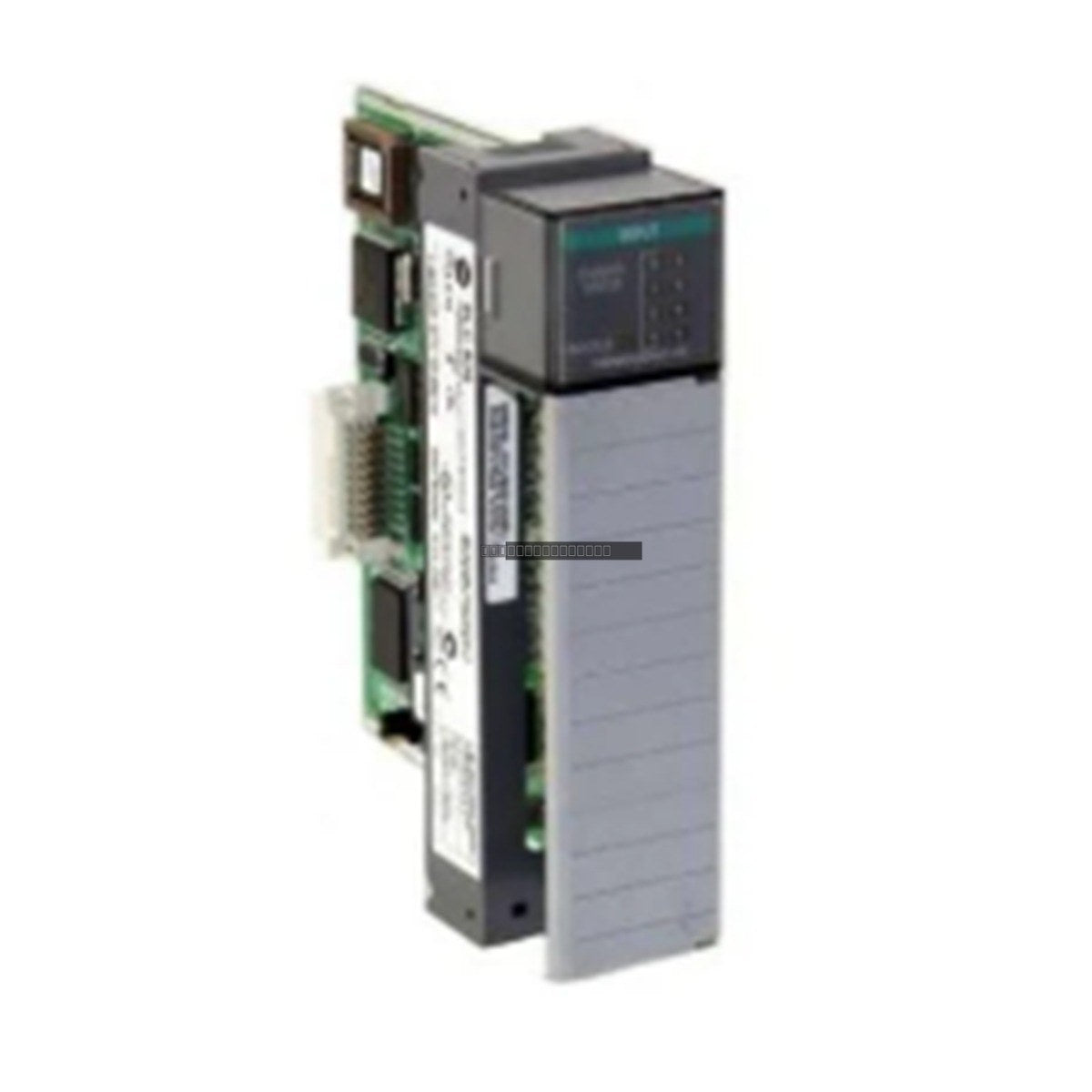

Allen-Bradley 1746-IH16 هو وحدة إدخال غاطسة للتيار المستمر من 16 نقطة مصممة لمنصة وحدة التحكم المنطقية القابلة للبرمجة (PLC) SLC 500. توفر هذه الوحدة إمكانيات إدخال تيار مستمر عالية الجهد، مصممة خصيصًا لتطبيقات 125 فولت تيار مستمر. تُستخدم لربط الأجهزة الميدانية مثل أجهزة الاستشعار والمفاتيح والأزرار الضاغطة باللوحة الخلفية لـ SLC 500، مما يسهل معالجة الإشارات الموثوقة في أنظمة التحكم الصناعية.
الميزات
كثافة إدخال من 16 نقطة لتكوين إدخال/إخراج فعال من حيث المساحة.
تصميم إدخال غاطس للتيار متوافق مع إشارات المجال بجهد 125 فولت تيار مستمر.
مؤشرات حالة مدمجة لتأكيد مرئي لحالة إشارة الإدخال.
مصممة للاندماج السلس في هياكل SLC 500 القياسية.
استهلاك منخفض للطاقة من اللوحة الخلفية لدعم تكوينات النظام عالية الكثافة.
المواصفات الفنية
نموذج المنتج
1746-IH16
نقاط الإدخال
16
نطاق جهد التشغيل
90-146V DC
نوع الإدخال
غاطس للتيار
تيار اللوحة الخلفية (5 فولت تيار مستمر)
85 مللي أمبير
تأخير الإشارة
9 مللي ثانية
تيار حالة الإيقاف
0.8 مللي أمبير
إرشادات التثبيت
تأكد من فصل طاقة هيكل SLC 500 قبل تثبيت الوحدة أو إزالتها لمنع التلف الكهربائي.
تحقق من أن الوحدة مثبتة بالكامل في فتحة الهيكل وأن ألسنة القفل مثبتة.
استخدم كابلات محمية لإشارات الإدخال لتقليل التداخل الكهرومغناطيسي (EMI) في البيئات الصناعية عالية الضوضاء.
حافظ على التوجيه الصحيح للأسلاك لفصل أسلاك مستوى الإشارة عن خطوط الطاقة عالية الجهد.
تأكد من التعامل مع الوحدة باستخدام احتياطات التفريغ الكهروستاتيكي (ESD) المناسبة لحماية الدوائر الداخلية.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لـ 1746-IH16؟
الوحدة 1746-IH16 هي وحدة إدخال رقمية تحول إشارات المجال بجهد 125 فولت تيار مستمر إلى مستويات منطقية متوافقة مع معالج SLC 500، مما يسمح لوحدة التحكم المنطقية القابلة للبرمجة (PLC) بمراقبة حالة الأجهزة الخارجية.
هل هذه الوحدة متوافقة مع جميع هياكل SLC 500؟
نعم، تم تصميم الوحدة 1746-IH16 لتناسب أي فتحة إدخال/إخراج قياسية في هيكل SLC 500.
ماذا يعني "غاطس للتيار" بالنسبة لهذه الوحدة؟
في تكوين الإدخال الغاطس، توفر الوحدة المسار العائد إلى النقطة المشتركة لدائرة الإدخال. يجب توصيل الجهاز الميداني لتوفير التيار إلى طرف إدخال الوحدة.
