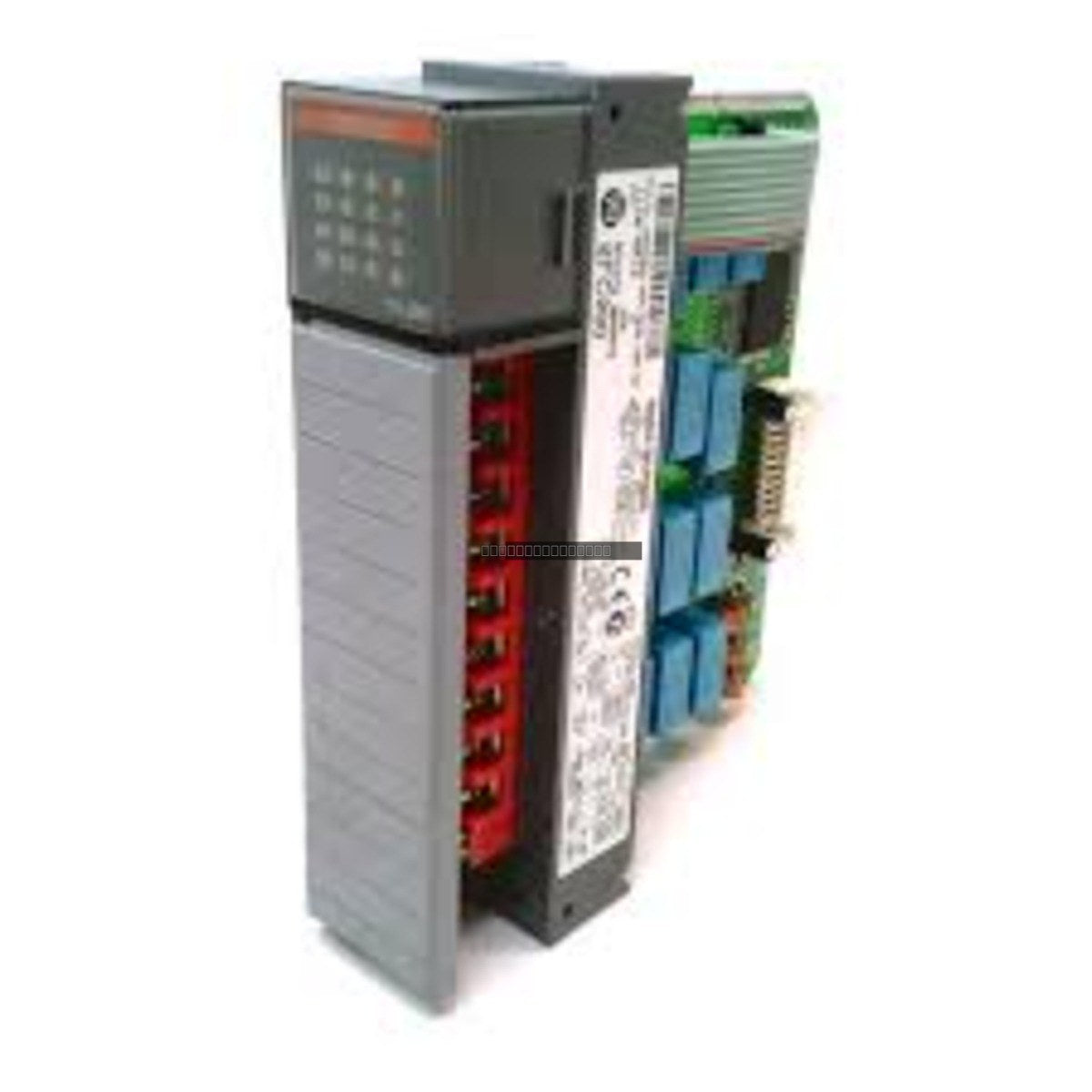

Allen-Bradley 1746-IA16 هو وحدة إدخال رقمية تيار متردد ذات 16 نقطة مصممة للاستخدام مع نظام التحكم المنطقي القابل للبرمجة (PLC) SLC 500. توفر هذه الوحدة واجهة موثوقة بين أجهزة إدخال التيار المتردد الجانبية الميدانية والمعالج، وتحول إشارات التيار المتردد عالية الجهد إلى إشارات مستوى منطقي متوافقة مع اللوحة الخلفية SLC 500. وهي مصممة للبيئات الصناعية التي تتطلب مراقبة ثابتة لأجهزة الاستشعار والمفاتيح والأزرار التي تعمل بالتيار المتردد.
الميزات
16 نقطة إدخال معزولة للأسلاك المرنة وفصل الإشارة.
نطاق جهد التشغيل من 85 إلى 132 فولت تيار متردد بتردد 47-63 هرتز.
مصممة للتكامل السلس في هيكل الإدخال/الإخراج SLC 500.
مؤشرات الحالة على اللوحة الأمامية للمراقبة في الوقت الفعلي لحالات إشارة الإدخال.
هيكل قوي مناسب لخزائن التحكم الصناعية القياسية.
التطبيقات
تستخدم هذه الوحدة عادة في أنظمة التحكم في التصنيع والعمليات حيث توجد أجهزة ميدانية تعتمد على التيار المتردد. تشمل التطبيقات الشائعة مراقبة مفاتيح الحد، ومستشعرات القرب، وأزرار واجهة المشغل ضمن بنية التحكم SLC 500.
المواصفات الفنية
موديل المنتج
1746-IA16
الشركة المصنعة
Allen-Bradley
نقاط الإدخال
16
جهد التشغيل
85-132 فولت تيار متردد
نطاق التردد
47-63 هرتز
توافق النظام
SLC 500
الوزن
0.45 كجم
إرشادات التركيب
تأكد من فصل الطاقة عن هيكل SLC 500 قبل إدخال أو إزالة الوحدة لمنع التلف الكهربائي.
تأكد من أن الوحدة مثبتة بشكل صحيح في فتحة الهيكل وأن لسان القفل متصل.
استخدم مقاييس أسلاك مناسبة لوصلات الأطراف وتأكد من أن جميع الوصلات آمنة لمنع فقدان الإشارة المتقطع.
وجّه كبلات الإشارة بعيدًا عن خطوط الطاقة عالية الجهد ومصادر التداخل الكهرومغناطيسي (EMI) للحفاظ على سلامة الإشارة.
حافظ على خلوص كافٍ حول الوحدة لضمان تدفق الهواء والتبريد المناسبين داخل العلبة.
الأسئلة الشائعة
ما هو نطاق الجهد لـ 1746-IA16؟
تم تصميم 1746-IA16 للعمل ضمن نطاق جهد إدخال من 85-132 فولت تيار متردد بتردد 47-63 هرتز.
هل هذه الوحدة متوافقة مع جميع هياكل SLC 500؟
نعم، 1746-IA16 هي وحدة إدخال/إخراج قياسية لمنصة SLC 500 وهي متوافقة مع هياكل الإدخال/الإخراج القياسية لـ SLC 500.
