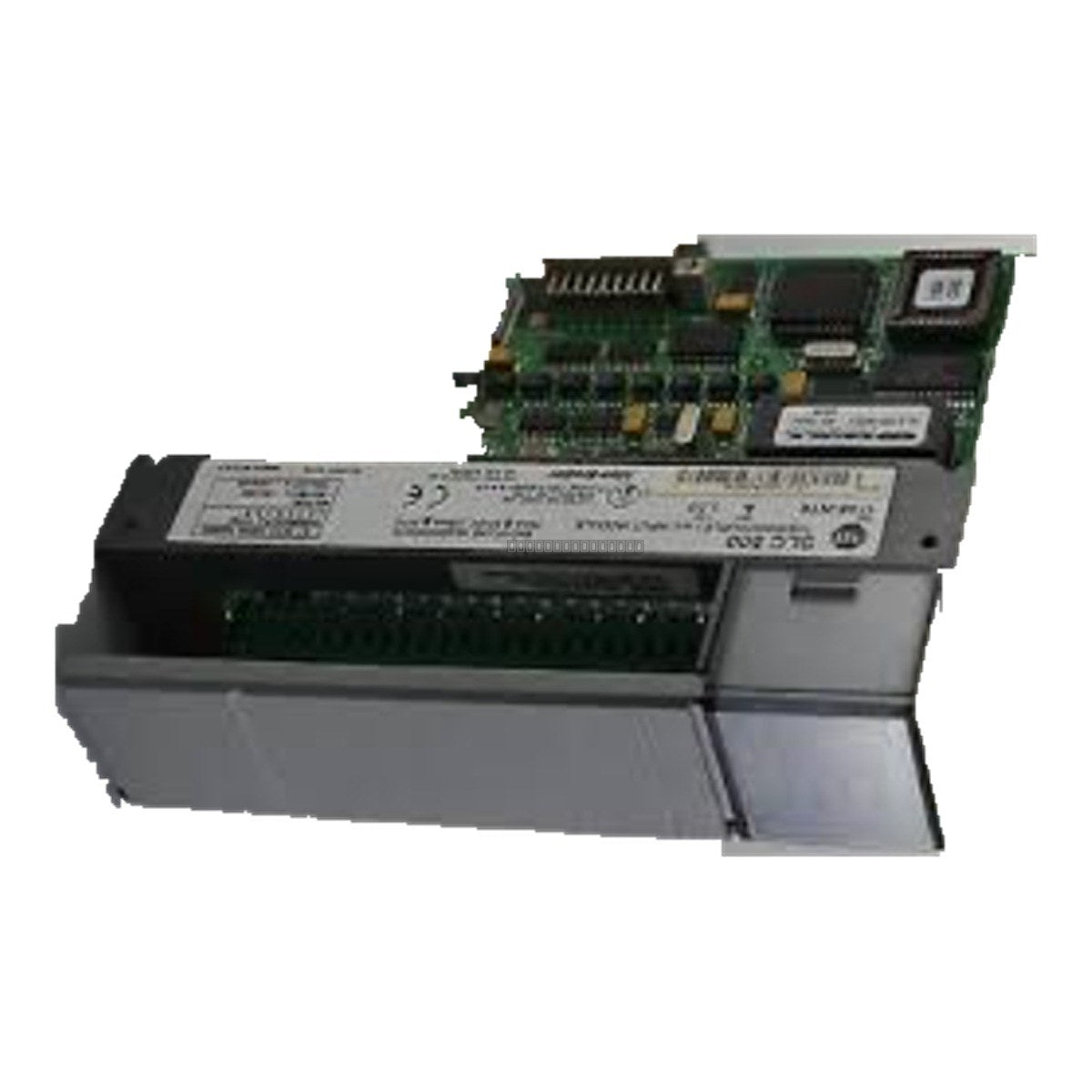

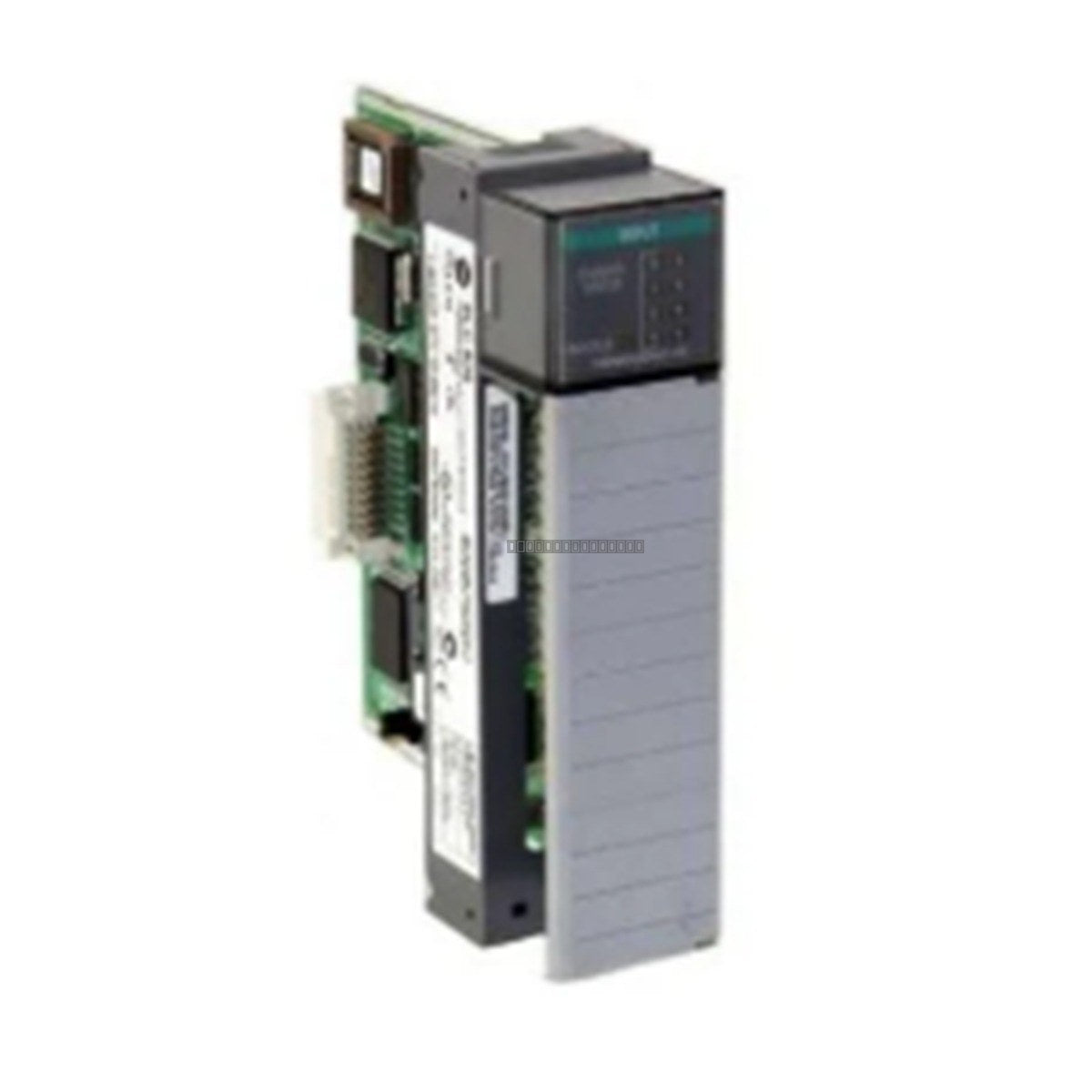

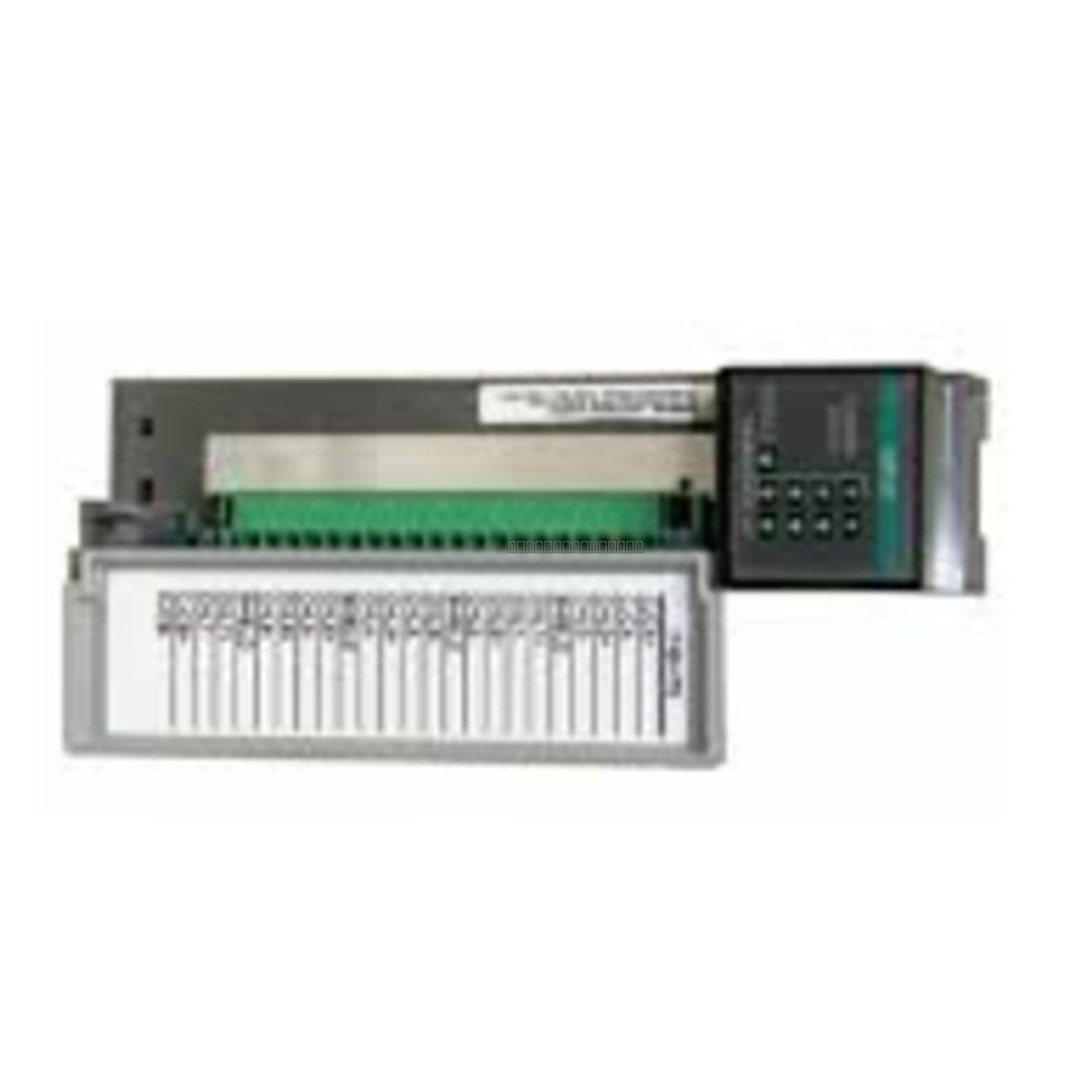

Allen-Bradley 1746-IO12DC هو وحدة إدخال/إخراج رقمية مدمجة مصممة لمنصة التحكم القابلة للبرمجة SLC 500. تدمج هذه الوحدة ستة مدخلات غاطسة 24 فولت تيار مستمر وستة مخرجات تلامسية للمرحلات في مساحة فتحة واحدة. بدمج إمكانيات الإدخال والإخراج، توفر حلًا فعالًا لتطبيقات التحكم صغيرة النطاق أو أنظمة الإدخال/الإخراج الموزعة، مما يقلل من مساحة الشاسيه المطلوبة وتكلفة النظام الإجمالية.
الميزات
ستة مدخلات غاطسة 24 فولت تيار مستمر بنطاق تشغيل من 10 إلى 30 فولت تيار مستمر.
ستة مخرجات تلامسية مرنة للمرحلات قادرة على تبديل الأحمال تيار متردد أو تيار مستمر.
تصميم وحدة بفتحة واحدة لشاسيه SLC 500.
محسّنة لربط أجهزة الحقول ذات الإشارة المختلطة.
مؤشرات حالة مدمجة لنقاط الإدخال/الإخراج الفردية.
التطبيقات
هذه الوحدة مناسبة لمختلف مهام التحكم الصناعي، بما في ذلك الربط مع مستشعرات التقارب التي تعمل بالتيار المستمر، ومفاتيح الحد، والمستشعرات الكهروضوئية. تتيح مخرجات المرحلات التحكم المباشر في بادئات المحركات التي تعمل بالتيار المتردد، والصمامات اللولبية، ومختلف المشغلات التي تعمل بالتيار المستمر، مما يجعلها خيارًا متعدد الاستخدامات للوحات التحكم المدمجة للآلات.
المواصفات الفنية
المعلمة
المواصفة
النموذج
1746-IO12DC
المدخلات
6 (24 فولت تيار مستمر غاطسة)
المخرجات
6 (مفاتيح مرحلات)
نطاق جهد الإدخال
10 إلى 30 فولت تيار مستمر
جهد الخرج (تيار متردد)
5 إلى 265 فولت تيار متردد (47-63 هرتز)
جهد الخرج (تيار مستمر)
5 إلى 125 فولت تيار مستمر
تأخير إشارة الإدخال
8 مللي ثانية (اسمي)
تأخير إشارة الخرج
35 مللي ثانية (تشغيل) / 45 مللي ثانية (إيقاف)
تيار اللوحة الخلفية (5 فولت)
80 مللي أمبير
تيار اللوحة الخلفية (24 فولت)
60 مللي أمبير
درجة حرارة التشغيل
0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت)
إرشادات التركيب
تأكد من فصل الطاقة عن شاسيه SLC 500 قبل تركيب الوحدة أو إزالتها.
أدخل الوحدة في فتحة متاحة في شاسيه SLC 500 وثبتها باستخدام اللسان القفل المدمج.
استخدم مقاييس أسلاك مناسبة لوصلات كتل الأطراف وتأكد من إحكام جميع الوصلات وفقًا لعزم الدوران المحدد من قبل الشركة المصنعة.
حافظ على توجيه الكابلات بشكل صحيح لفصل أسلاك الإشارة عن مصادر التيار المتردد عالية الجهد أو مصادر التداخل الكهرومغناطيسي العالي لمنع تداخل الإشارة.
تأكد من التهوية الكافية داخل الغلاف للحفاظ على درجة حرارة التشغيل ضمن النطاق المحدد من 0 إلى 60 درجة مئوية.
الأسئلة الشائعة
هل هذه الوحدة متوافقة مع جميع شاسيه SLC 500؟
نعم، تم تصميم 1746-IO12DC لشاسيه SLC 500 القياسي وتشغل فتحة واحدة. تأكد من أن مصدر الطاقة لديك لديه سعة كافية للتعامل مع متطلبات تيار اللوحة الخلفية للوحدة.
هل يمكن لمخرجات المرحلات تبديل أحمال التيار المتردد والتيار المستمر؟
نعم، مخرجات المرحلات مرنة للغاية ويمكنها التعامل مع أحمال التيار المتردد من 5 إلى 265 فولت وأحمال التيار المستمر من 5 إلى 125 فولت، بشرط ألا تتجاوز التصنيفات الحالية المستمرة.
