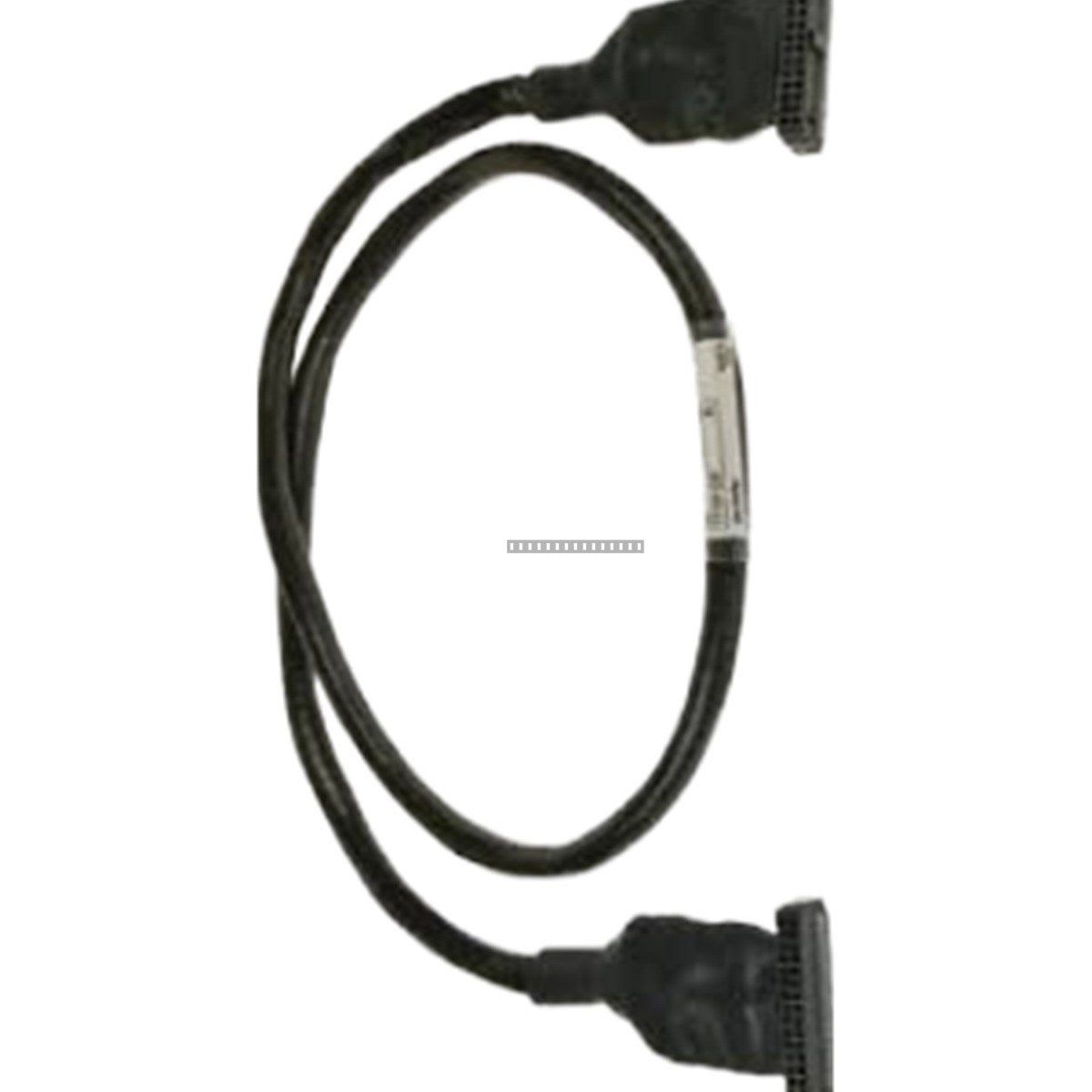

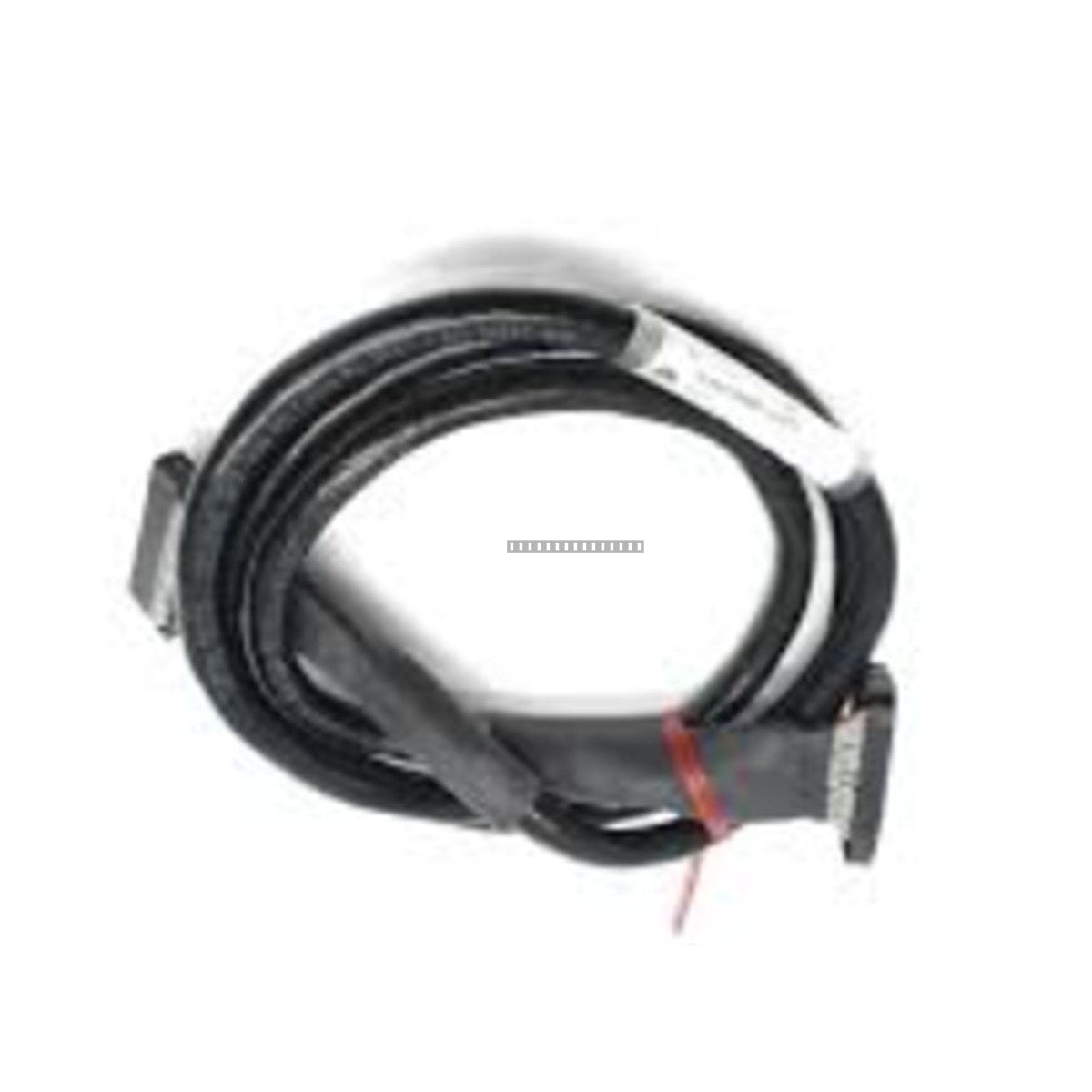

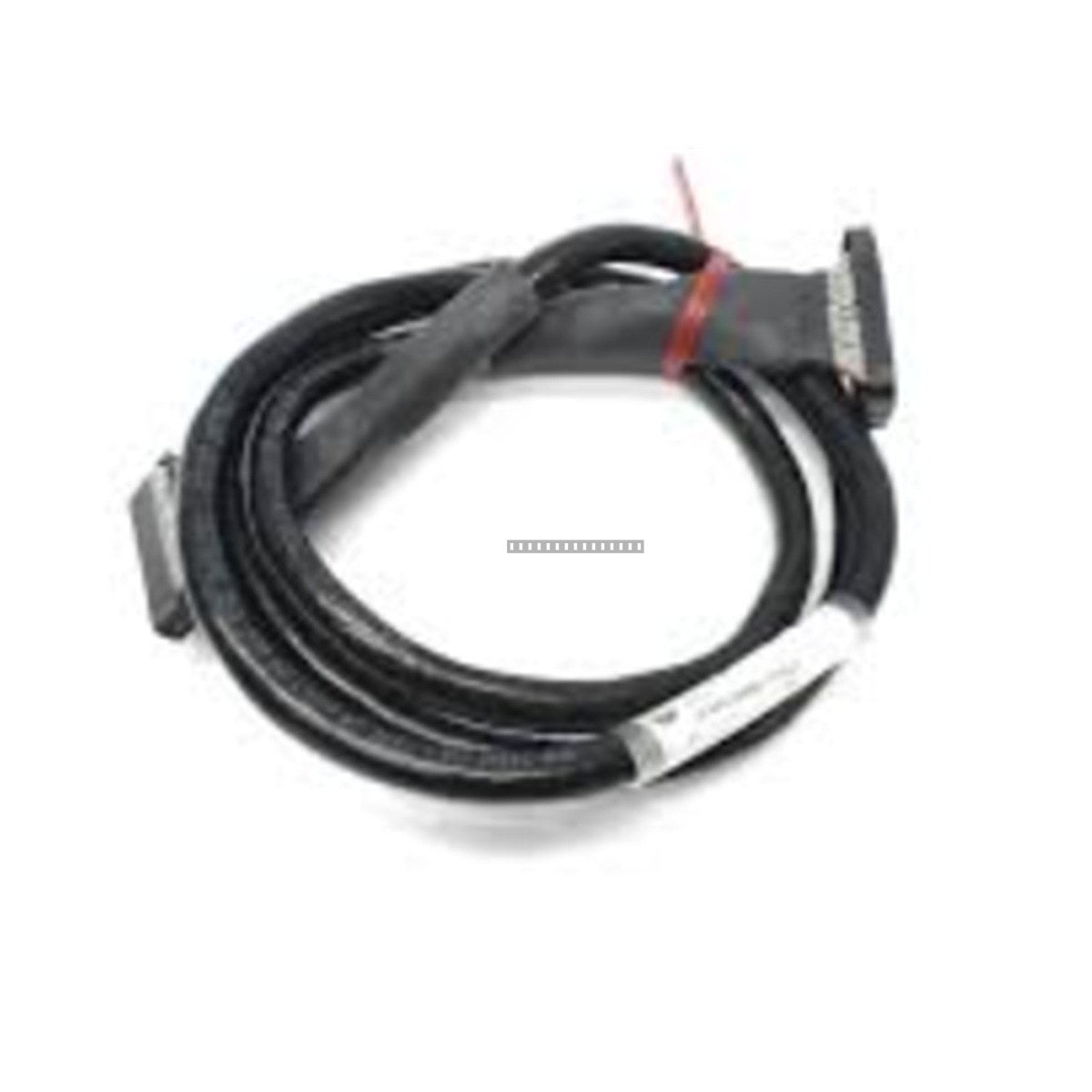

Allen-Bradley 1746-C9 هو كابل ربط داخلي على شكل شريط بطول 36 بوصة (3 أقدام) مصمم لنظام التحكم المعياري SLC 500. يسهل هذا الكابل الاتصال الموثوق به بين هيكل المعالج الأساسي وهياكل التوسع الثانوية أو الثالثة داخل حاوية صناعية. وهو مكون حاسم للأنظمة التي تتطلب إدخال/إخراج موزعًا عبر رفوف متعددة، مما يضمن نقلًا سلسًا للبيانات بين معالجات SLC 5/01، 5/02، 5/03، 5/04، أو 5/05 ووحدات الإدخال/الإخراج عن بعد.
الميزات
توسيع النظام: يتيح تكوينات متعددة للهياكل، ويدعم ما يصل إلى 3 هياكل في نظام محلي واحد.
التوافق: متوافق تمامًا مع جميع هياكل 1746 المعيارية، بما في ذلك 1746-A4، 1746-A7، 1746-A10، و 1746-A13.
توجيه مرن: مصمم لمسافة بين الهياكل تتراوح بين 6 و 36 بوصة، مما يتيح تخطيطًا وتركيبًا متعدد الاستخدامات للوحة.
تصميم قوي: هيكل على شكل شريط مُحسّن للبيئات الصناعية بنصف قطر انحناء محدد للمتانة.
المواصفات الفنية
العلامة التجارية
Allen-Bradley
خط الإنتاج
SLC 500
طول الكابل
0.91 متر (36 بوصة)
الحد الأقصى للتوسع
3 هياكل إجمالاً لكل نظام محلي
خلوص نصف قطر الانحناء
101.6 مم (4 بوصات)
درجة حرارة التشغيل
0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت)
الوزن
0.28 كجم (0.63 رطل)
إرشادات التثبيت
إيقاف التشغيل: افصل دائمًا الطاقة عن نظام SLC 500 قبل توصيل أو فصل كابل الربط البيني للهياكل لمنع التلف الكهربائي.
نصف قطر الانحناء: تأكد من أن الكابل غير مثني بأضيق من نصف قطر 101.6 مم (4 بوصات) الأدنى لتجنب إتلاف موصلات الشريط الداخلية.
التوجيه: وجه الكابل بعيدًا عن خطوط التيار المتردد عالية الجهد ومصادر التداخل الكهرومغناطيسي (EMI) الثقيلة للحفاظ على سلامة الإشارة.
التثبيت: تأكد من أن الموصلات مثبتة بالكامل ومحكمة الإغلاق في منافذ الهيكل. تجنب تطبيق شد مفرط أو قوة سحب على أطراف الكابل.
الأسئلة الشائعة
هل يمكن استخدام 1746-C9 لربط أكثر من ثلاثة هياكل؟
لا، تدعم بنية نظام SLC 500 عادةً بحد أقصى ثلاثة هياكل (واحد محلي واثنان للتوسيع) في تكوين نظام محلي واحد.
هل هذا الكابل متوافق مع جميع هياكل SLC 500؟
نعم، تم تصميم 1746-C9 للاستخدام مع جميع هياكل 1746 المعيارية، بما في ذلك الإصدارات ذات 4 و 7 و 10 و 13 فتحة.
