وحدة درجة حرارة الأسطوانة Allen-Bradley 1746-BTM SLC 500

الوصف

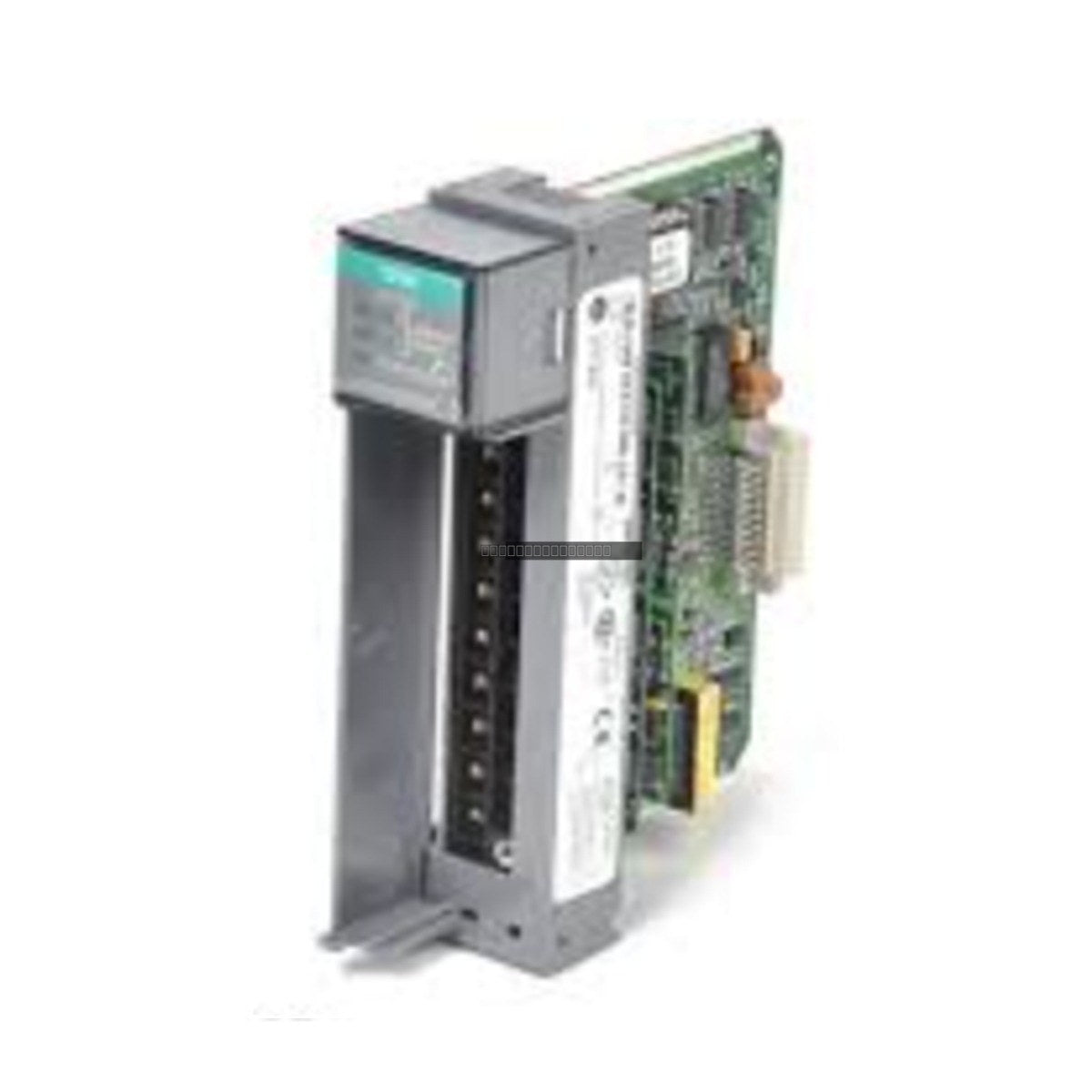

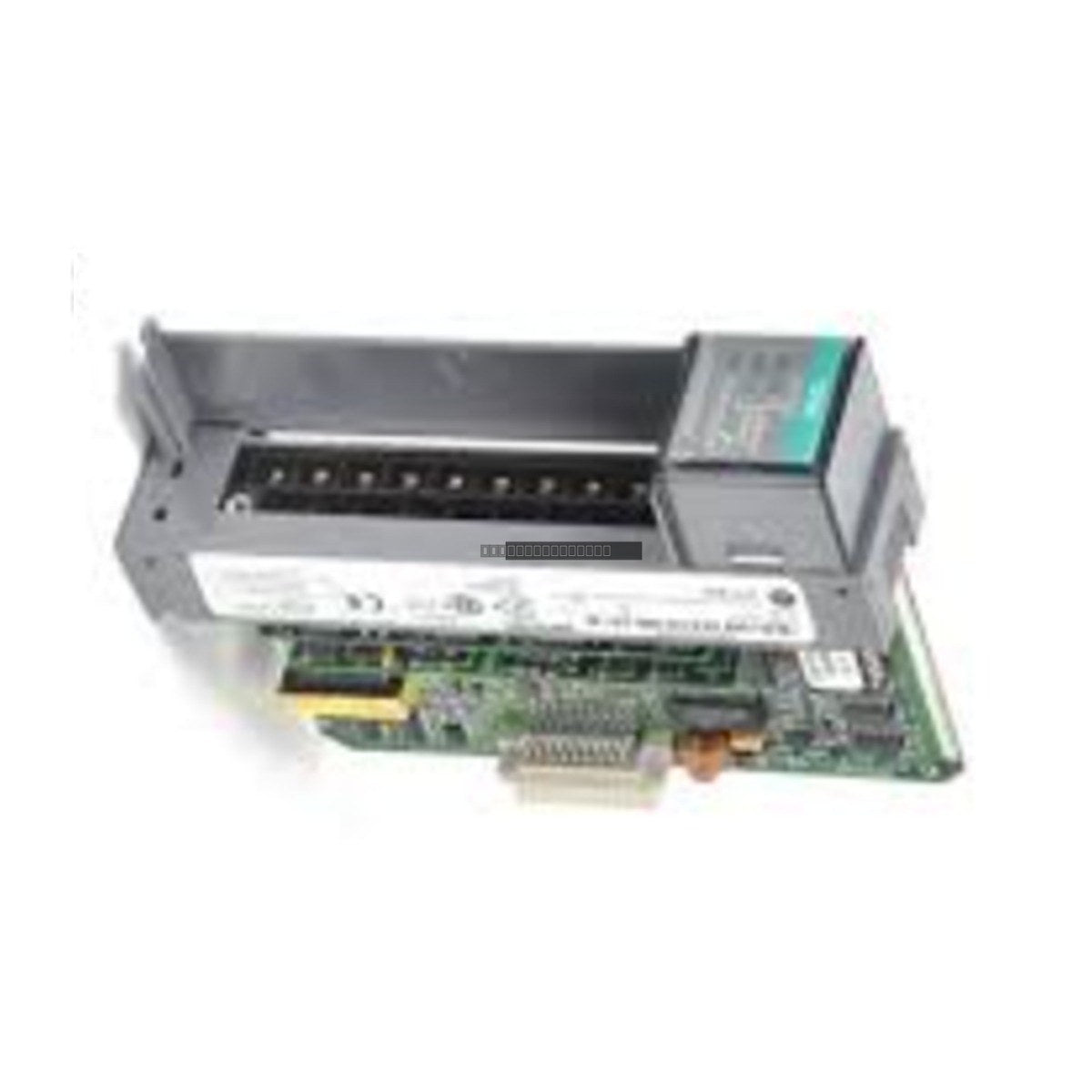

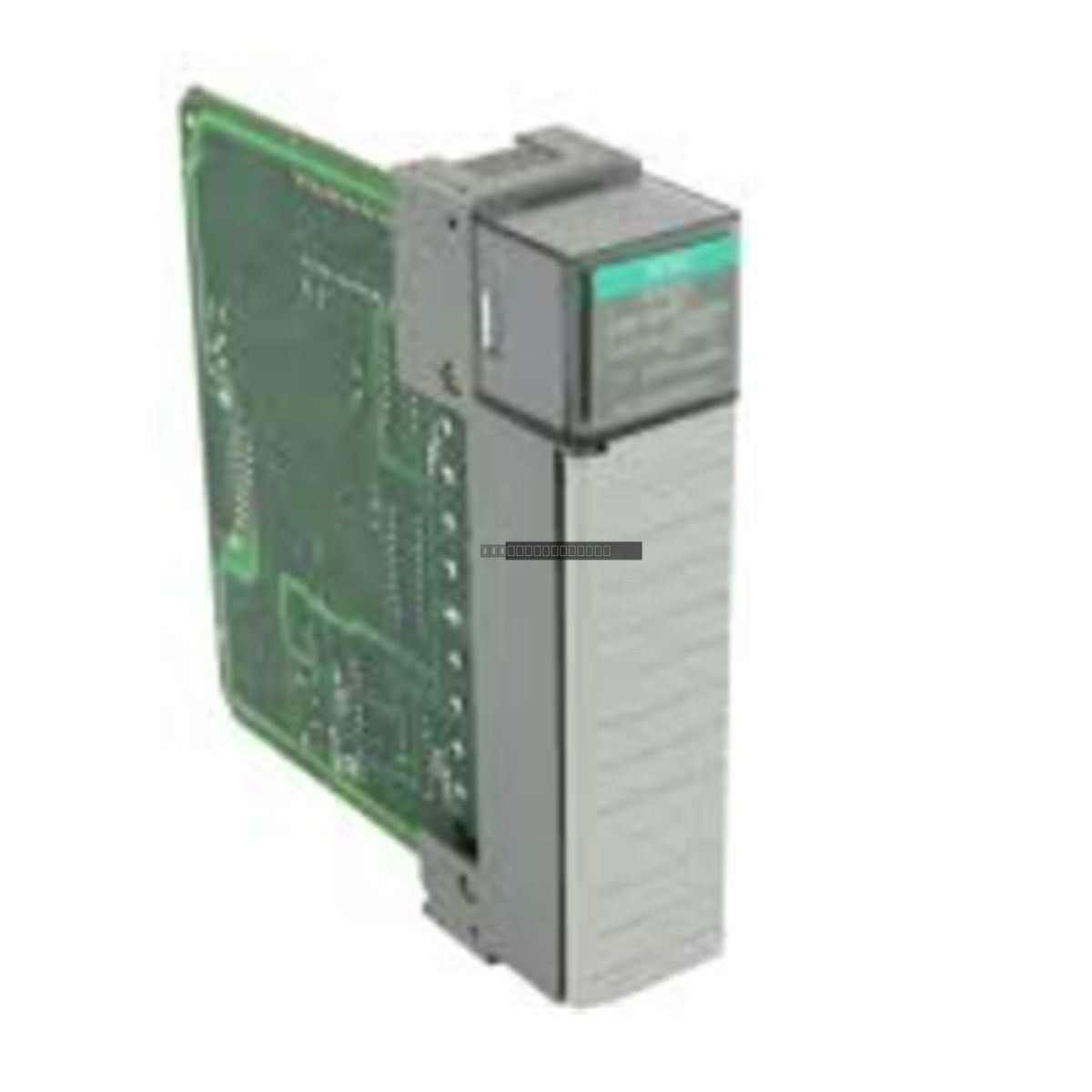

Allen-Bradley 1746-BTM عبارة عن وحدة مخصصة لقياس درجة حرارة الأسطوانة (Barrel Temperature Module) مصممة لنظام التحكم المنطقي القابل للبرمجة SLC 500. توفر هذه الوحدة إمكانيات مراقبة درجة الحرارة عالية الدقة، وهي مصممة خصيصًا للتطبيقات التي تتطلب معالجة مدخلات المزدوجات الحرارية (thermocouple). كوحدة إدخال/إخراج مخصصة، تتكامل بسلاسة في هيكل SLC 500 لتوفير الحصول على بيانات حرارية في الوقت الفعلي لعمليات التحكم الصناعية.

الميزات

• مصممة لأنظمة SLC 500 القائمة على الرفوف.
• تدعم 4 مدخلات تناظرية للمزدوجات الحرارية لاستشعار درجة الحرارة.
• محسنة لتطبيقات مراقبة والتحكم في درجة حرارة الأسطوانة.
• استهلاك منخفض للطاقة من اللوحة الخلفية لـ SLC 500.
• تصميم صناعي قوي للتشغيل الموثوق به في البيئات الصعبة.

التطبيقات

يستخدم 1746-BTM بشكل أساسي في آلات معالجة البلاستيك، مثل خطوط القولبة بالحقن والبثق، حيث يعتبر التحكم الدقيق في درجة حرارة الأسطوانة أمرًا بالغ الأهمية لجودة المنتج. وهو مناسب أيضًا لمهام إدارة حرارية مختلفة في الأتمتة الصناعية حيث تكون الحاجة إلى ردود فعل من المزدوجات الحرارية ضرورية.

المواصفات الفنية

إرشادات التثبيت

• تأكد من فصل الطاقة عن هيكل SLC 500 قبل إدخال أو إزالة الوحدة.
• امسك الوحدة من الحواف لمنع تلف التفريغ الكهروستاتيكي (ESD) للمكونات الحساسة.
• ادفع الوحدة في الفتحة المخصصة في هيكل SLC 500 حتى يتم تثبيت موصل اللوحة الخلفية بالكامل.
• ثبت الوحدة باستخدام براغي التثبيت العلوية والسفلية لضمان التأريض المناسب والاستقرار الميكانيكي.
• استخدم كابلات المزدوجات الحرارية المحمية لتقليل التداخل الكهرومغناطيسي (EMI) في البيئات الصناعية عالية الضوضاء.
• تحقق من صحة قطبية المزدوجات الحرارية عند كتلة الأطراف لضمان قراءات دقيقة لدرجة الحرارة.

الأسئلة الشائعة

هل 1746-BTM لا يزال متاحًا من الشركة المصنعة؟

لا، لقد تم إيقاف إنتاج 1746-BTM بواسطة Allen-Bradley. نحن نقدم وحدات احتياطية موثوقة ومختبرة لدعم الأنظمة القديمة.

ما نوع المستشعرات التي تدعمها هذه الوحدة؟

تم تصميم 1746-BTM للعمل مع مستشعرات المزدوجات الحرارية لقياس درجة الحرارة.
