وحدة التحكم في الملامس الفراغي IntelliVAC من ألن برادلي 1503VC-BMC4

الوصف

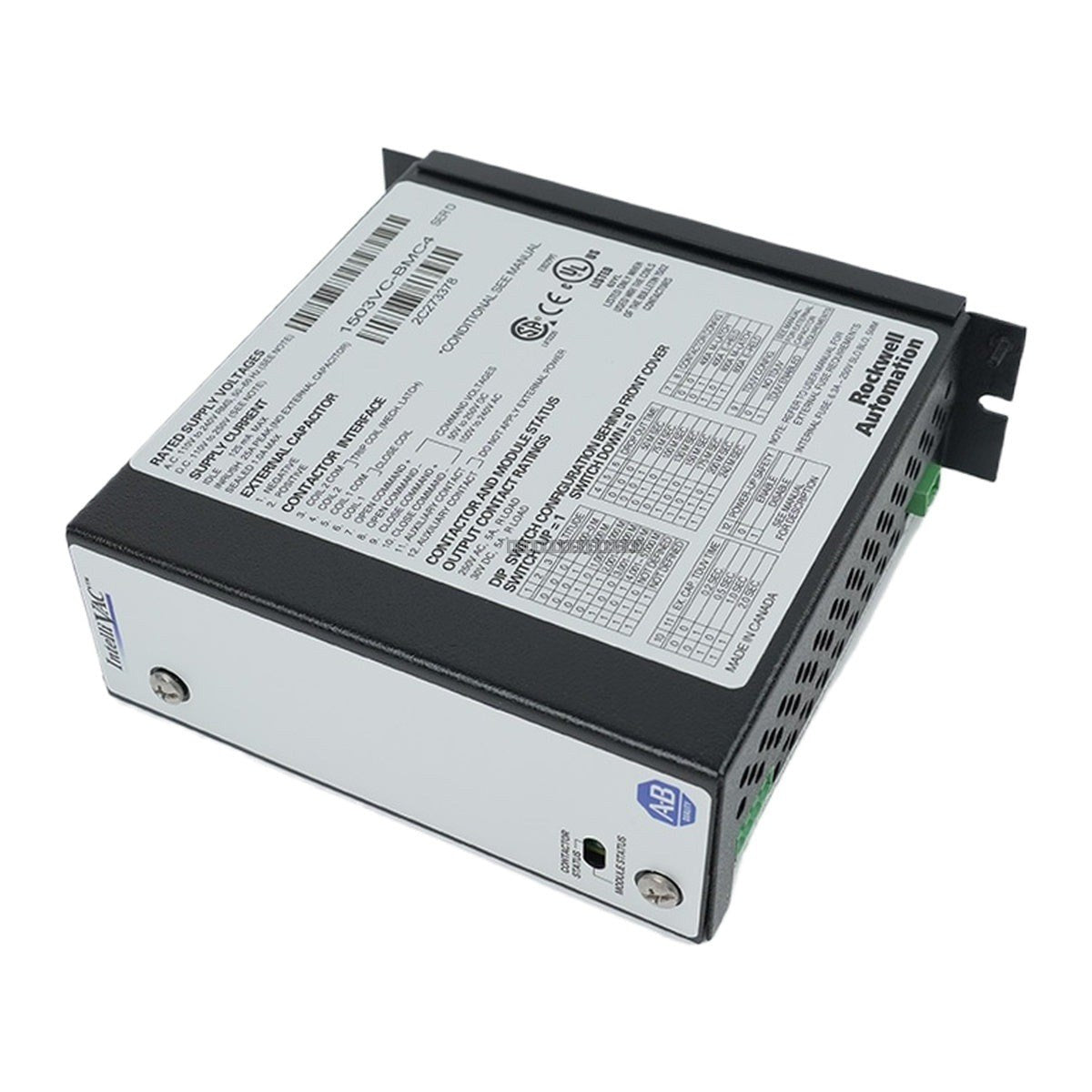

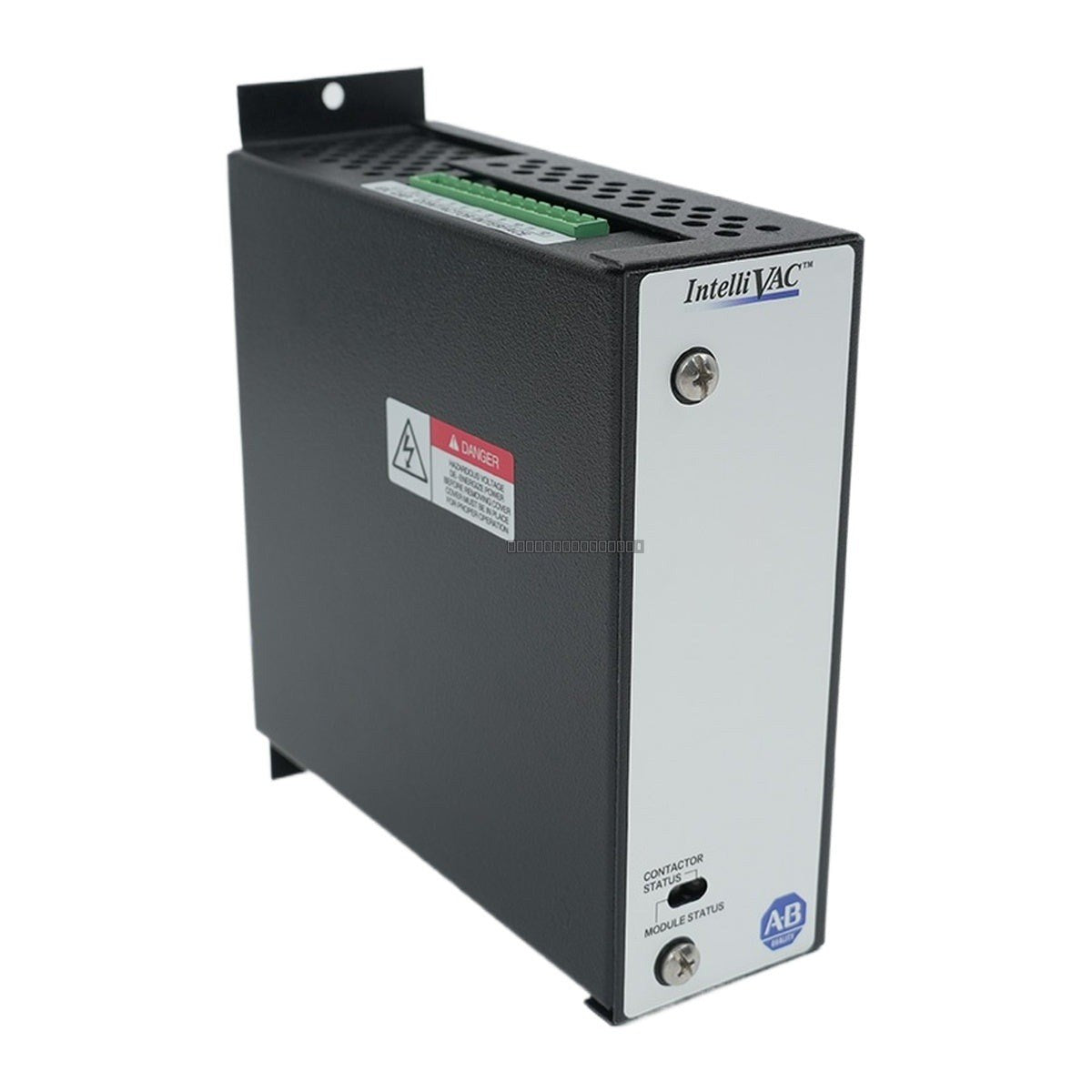

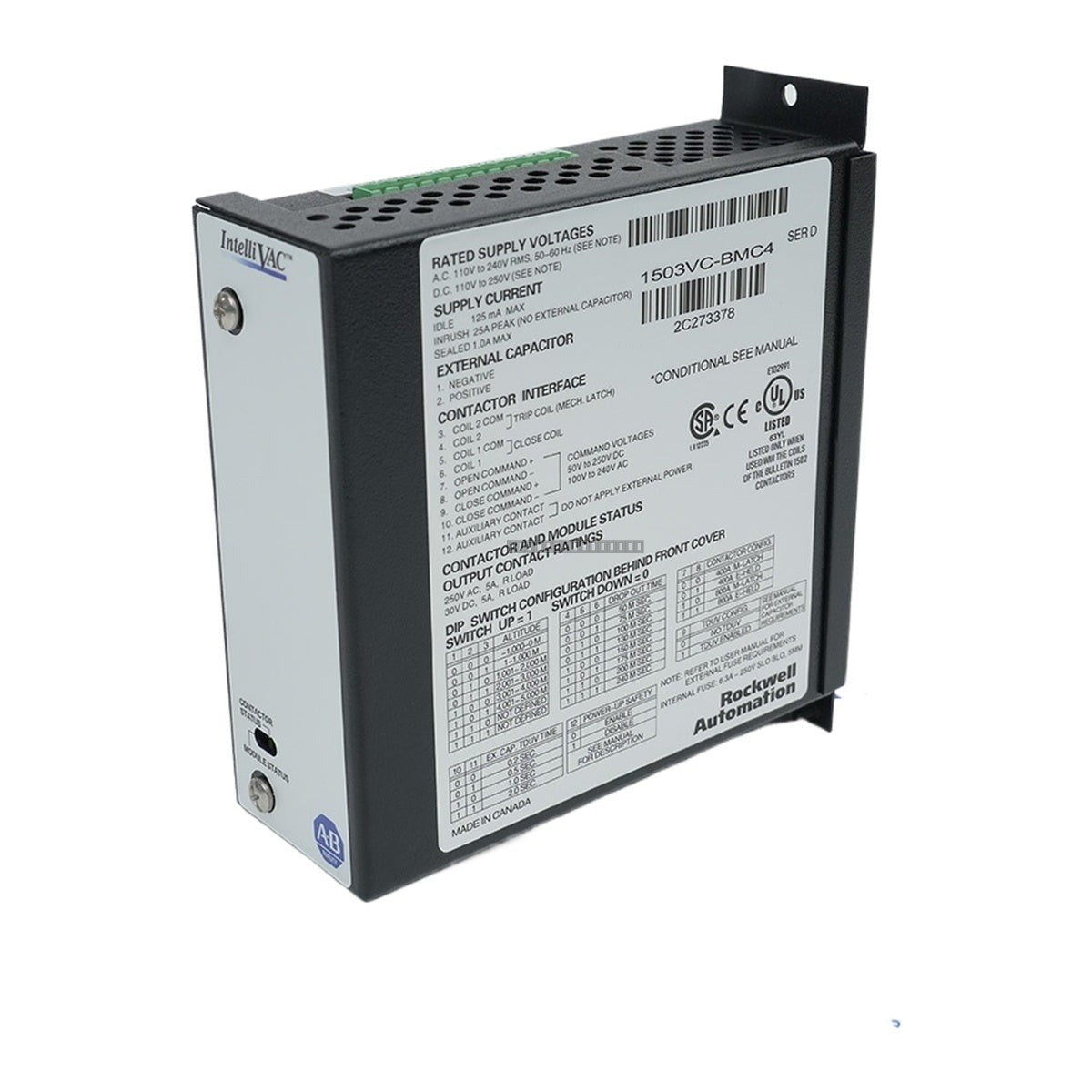

وحدة التحكم في الملامس Allen-Bradley 1503VC-BMC4 هي وحدة تحكم في ملامس IntelliVAC مصممة لتطبيقات الملامسات الفراغية ذات الجهد المتوسط. تُعد هذه الوحدة، بصفتها مكونًا أساسيًا من عائلة Bulletin 1503VC IntelliVAC، حلاً قابلاً للتطوير وموثوقًا لإدارة الملامسات الفراغية Bulletin 1502 المصنفة عند 400 أمبير و 800 أمبير، وتدعم أنظمة تصل إلى 7200 فولت. وتتميز بتوافق جهد الدخل العالمي، مما يسمح بنشرها عبر البنى التحتية للطاقة العالمية المتنوعة دون الحاجة إلى أنواع مختلفة من الأجهزة الخاصة بالجهد.

الميزات

• جهد إمداد عالمي: 110–240 فولت تيار متردد (50/60 هرتز) أو 110–250 فولت تيار مستمر.
• أداء ثابت لوقت الالتقاط عبر نطاق الجهد المقدر بالكامل.
• أوقات إسقاط قابلة للتحديد (50–240 مللي ثانية) لتنسيق دقيق مع صمامات الطاقة العلوية.
• حماية متكاملة ضد الارتداد والتوقف المتكرر لمنع إعادة التشغيل السريعة وارتداد التلامس.
• معلمات تحكم قابلة للتكوين بواسطة مفتاح DIP لإجراء التعديلات الميدانية دون الحاجة إلى برامج متخصصة.
• مؤشر الحالة عبر مصابيح LED مدمجة ومخرجات مرحل للدمج في أنظمة التحكم ذات المستوى الأعلى.
• قدرة تجاوز انقطاع الطاقة (TDUV).

التطبيقات

• التعدين والمعادن: تحكم موثوق في الكسارات والناقلات ومراوح التهوية في البيئات القاسية والعالية الغبار.
• النفط والغاز: إدارة المضخات والضواغط ذات السعة العالية في عمليات الاستخراج والتكرير.
• المياه/مياه الصرف الصحي: تحكم دقيق لمحطات الضخ واسعة النطاق التي تتطلب وقت تشغيل عالٍ.
• التدفئة والتهوية وتكييف الهواء والبنية التحتية: تحكم في المبردات ومناولة الهواء الكبيرة في مراكز البيانات والمنشآت التجارية.
• الطاقة المتجددة: تكييف وتوزيع الطاقة لمشاريع الطاقة على نطاق الشبكة.

المواصفات الفنية

إرشادات التثبيت

• الأسلاك: تتطلب حزمة أسلاك محددة (رقم الكتالوج 1503-WHxxx) للتوصيل بملامس التفريغ Bulletin 1502.
• توصيل الطاقة: قم بتوصيل مصدر الطاقة بأطراف "الإدخال الرئيسي" المحددة. تأكد من القطبية الصحيحة لتطبيقات التيار المستمر.
• التكوين: استخدم مفاتيح DIP المدمجة لضبط معلمات التحكم قبل تطبيق الطاقة.
• البيئة: تأكد من تركيب الوحدة في حاوية مناسبة لدرجات حرارة التشغيل والرطوبة المقدرة.
• السلامة: افصل دائمًا جميع مصادر الطاقة قبل تثبيت الوحدة أو إزالتها أو إجراء الصيانة عليها.

الأسئلة الشائعة

ما هو 1503VC-BMC4؟
1503VC-BMC4 هو وحدة تحكم في الملامس IntelliVAC من Bulletin 1503 مصممة للتحكم في ملامسات التفريغ 400 أمبير و 800 أمبير في وحدات التحكم بالمحركات ذات الجهد المتوسط والمغذيات.

مع أي الملامسات هو متوافق؟
إنه متوافق مع ملامسات التفريغ Bulletin 1502 400 أمبير و 800 أمبير.

كيف يحسن حماية النظام؟
يوفر أوقات إسقاط قابلة للتحديد، مما يسمح بتنسيق أكثر إحكامًا مع صمامات الطاقة العلوية، مما يحسن من انتقائية وحماية النظام بشكل عام.
