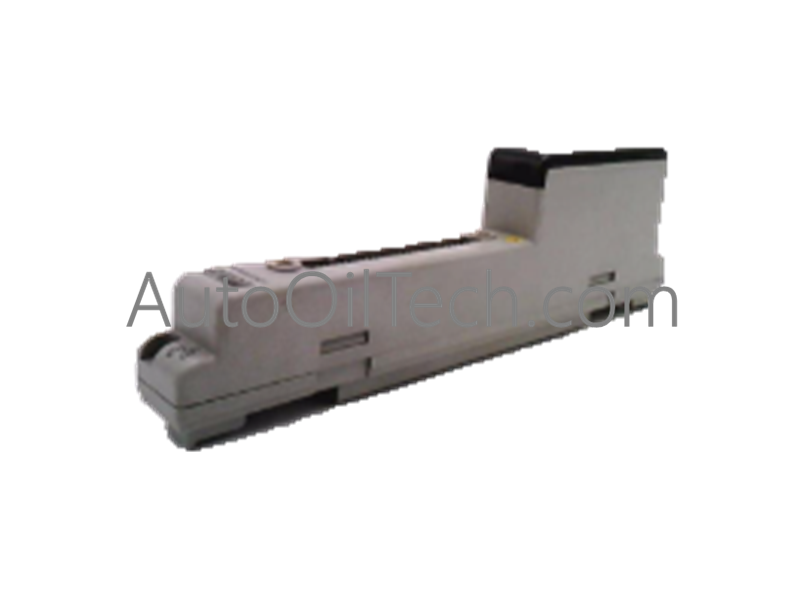

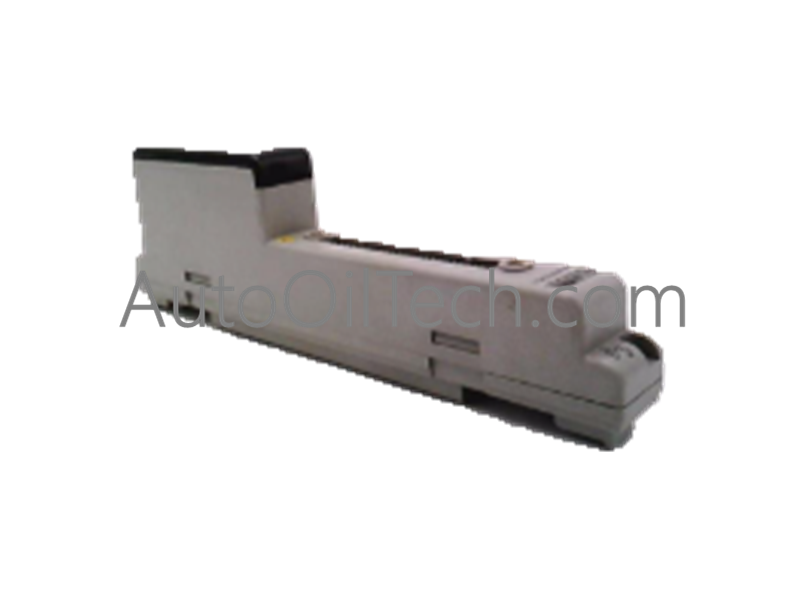

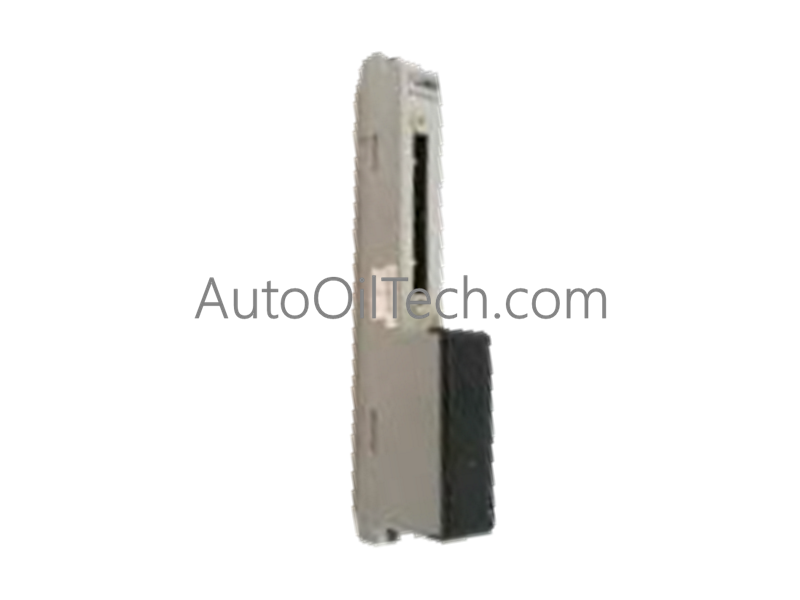

تعمل الوحدة Yokogawa ADM52C S2، والمدرجة أيضًا باسم وحدة الإخراج الرقمي ADM52C S2، كمكون مادي مخصص لتحويل الإشارة المنفصلة وتنفيذ أوامر إخراج المرحل داخل شبكات DCS من سلسلة CENTUM.
تجزئة اللاحقة ومصفوفة النموذج
لاحقة الموديل
هندسة الوظائف الأساسية
التطبيق المعماري
ADM52C S2
وحدة إخراج رقمي ترانزستور 32 قناة
رفوف الإدخال/الإخراج لأنظمة التحكم الموزعة (DCS) من Yokogawa CENTUM
ADM52C...
عائلة المتغيرات الأساسية
واجهات تبديل نظام التحكم الموزع
مواصفات الأجهزة
المعلمة
المواصفات
الموديل
ADM52C S2
العلامة التجارية
يوكوجاوا
الأصل
اليابان
الوزن
0.35 كجم
الأبعاد
130.0 مم × 25.0 مم × 110.0 مم
درجة حرارة التشغيل
0 درجة مئوية إلى 50 درجة مئوية
استهلاك الطاقة
3.0 وات اسمي (600 مللي أمبير كحد أقصى عند 5.0 فولت تيار مستمر)
نقاط الإخراج
32 نقطة إخراج منفصلة
إشارة الإخراج
تلامس الترانزستور
تصنيف الاتصال
30 VDC, 100 مللي أمبير (مقاومة/استقرائي)
العزل من قناة إلى قناة وبروتوكول حلقة HART 4-20 مللي أمبير
تدمج وحدة ADM52C S2 بنية عزل قوية من قناة إلى قناة للقضاء على حلقات التأريض ومنع انتشار الضوضاء الكهربائية بين المشغلات الميدانية الخارجية وعُقد معالج CENTUM الداخلية. وهي تعالج أوامر تبديل الترانزستور سريعة الاستجابة مع تحكم قابل للتعديل في عرض النبضة من 0.1 إلى 7200 ثانية، مما يضمن توقيتًا دقيقًا لتسلسلات التشغيل الآلي المنفصلة. علاوة على ذلك، تحافظ دوائر تكييف الإشارة الداخلية على تفاوت صارم في الجهد عبر تصنيفات التلامس 30 VDC، مما يحمي عناصر التبديل النهائية من ردود الفعل الاستقرائية العابرة أثناء إزالة الطاقة السريعة للحمل.
الأسئلة المتداولة
س: ما هو الحد الأقصى لتصنيف التلامس لمخرجات الترانزستور في وحدة ADM52C S2؟
ج: تم تصنيف كل قناة إخراج ترانزستور بحد أقصى 30 فولت تيار مستمر و 100 مللي أمبير تحت ظروف حمل مقاوم أو استقرائي.
س: هل يمكن تكوين عرض النبضة لنقاط الإخراج في الميدان؟
ج: نعم، تدعم الوحدة عروض نبضة قابلة للتعديل تتراوح من 0.1 إلى 7200 ثانية لتلبية متطلبات التوقيت المتخصصة.
إرشادات التثبيت الميداني
تأكد من أن اللوحة الأساسية للعقدة غير مزودة بالطاقة تمامًا قبل تركيب وحدة ADM52C S2 في الفتحة المخصصة لرف نظام التحكم الموزع (DCS) من CENTUM. قم بتوجيه أسلاك التحكم في المحرك الخارجي عبر قنوات الكابلات المخصصة، مع الحفاظ على الفصل المادي عن خطوط الطاقة عالية الجهد لمنع الاقتران الكهرومغناطيسي. تحقق من أن توصيلات كتلة الطرف مثبتة بإحكام وأن براغي تثبيت الوحدة مشدودة بالكامل للحفاظ على تلامس موثوق به للموصل الطرفي للوحة الخلفية.
