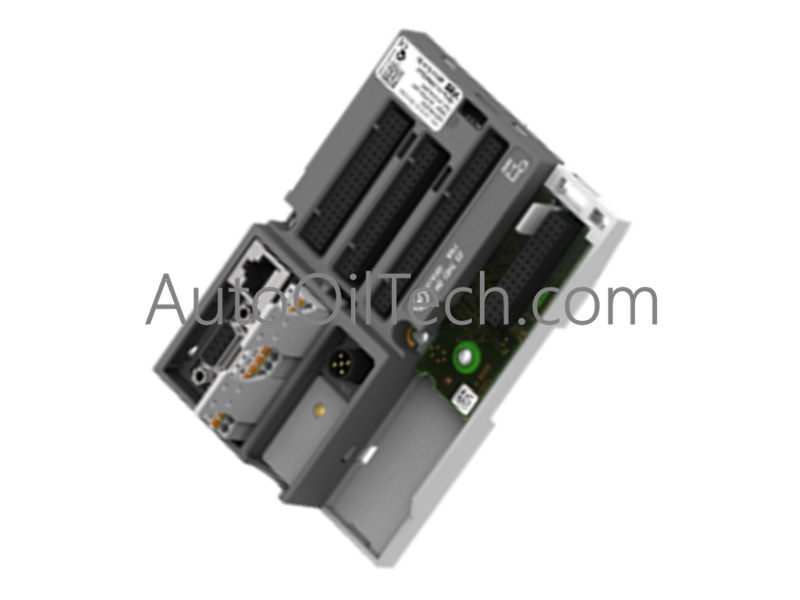

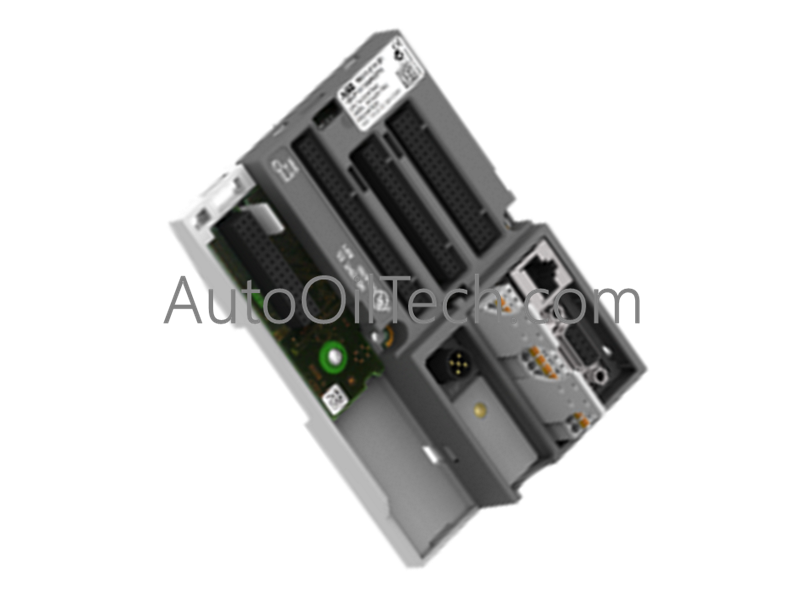

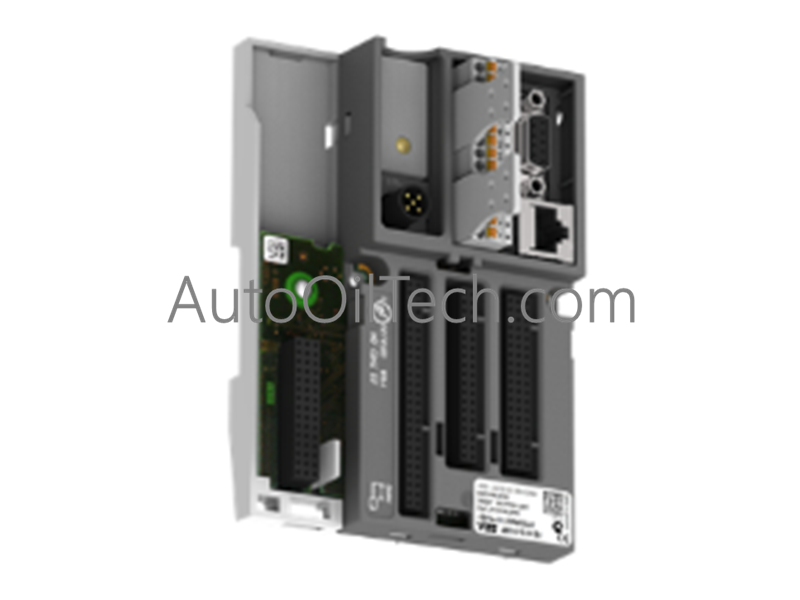

ABB TB511-ETH 1SAP111100R0270 قاعدة طرفية

نظرة عامة على المنتج

إن TB511-ETH (1SAP111100R0270) هو قاعدة طرفية عالية الأداء مصممة لمنصة ABB AC500 V2 PLC. وهي تعمل كواجهة التثبيت والاتصال الأساسية لوحدة المعالجة المركزية، مما يوفر فتحة مخصصة لوحدة اتصال إضافية. تم تجهيز TB511-ETH بواجهة إيثرنت مدمجة ومنافذ تسلسلية مزدوجة (RS232/RS485)، ويوفر أساس الشبكة والاتصال المحلي الضروري لمهام الأتمتة الصناعية المعقدة وتبادل البيانات.

المواصفات الفنية

• العلامة التجارية: ABB

• السلسلة: AC500 V2

• اسم الطراز: TB511-ETH

• معرف المنتج: 1SAP111100R0270 (المعرف القديم/الداخلي: 3ABD00029571)

• نوع المنتج: قاعدة طرفية لوحدة المعالجة المركزية

• فتحات الاتصال: 1 فتحة لوحدة اتصال اختيارية

• واجهة إيثرنت: منفذ RJ45 مدمج للشبكات

• واجهات تسلسلية: 2 × منافذ تسلسلية (قابلة للتكوين RS232 أو RS485)

• درجة الحماية: IP20

• نوع الغلاف: NEMA نوع مفتوح

• طريقة التركيب: DIN Rail / اللوحة الخلفية

• أبعاد المنتج الصافية: 95.5 مم (عرض) × 135 مم (ارتفاع) × 28 مم (عمق)

• الوزن الصافي: 0.159 كجم

• بلد المنشأ: الصين

• رمز النظام المنسق (HS Code): 85044040

• الامتثال: CE، cULus (ملحق من النوع المفتوح)

رؤى هندسية ومنطق النظام

يعمل TB511-ETH (1SAP111100R0270) كحامل للأسلاك والاتصالات لوحدة المعالجة المركزية AC500. على عكس القواعد القياسية، تعطي فئة "ETH" الأولوية للاتصال الشبكي، مما يسمح بالاندماج السلس في شبكات إيثرنت المصانع (Modbus TCP، Profinet، إلخ) دون شغل فتحة التوسعة. توفر الواجهات التسلسلية المزدوجة اتصالًا قديمًا متعدد الاستخدامات لأجهزة HMI أو أجهزة قراءة الباركود أو محولات التردد. تم تصميم هذه القاعدة لفصل إلكترونيات وحدة المعالجة المركزية الحساسة عن أسلاك المجال، مما يسهل صيانة وحدة المعالجة المركزية القابلة للتبديل السريع ويقلل من وقت التوقف المحتمل في حلقات التحكم الحرجة.
