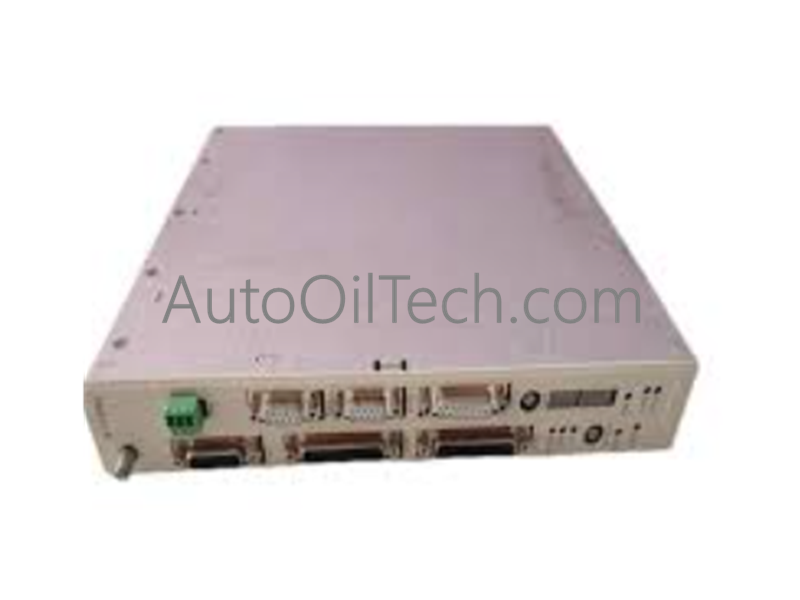

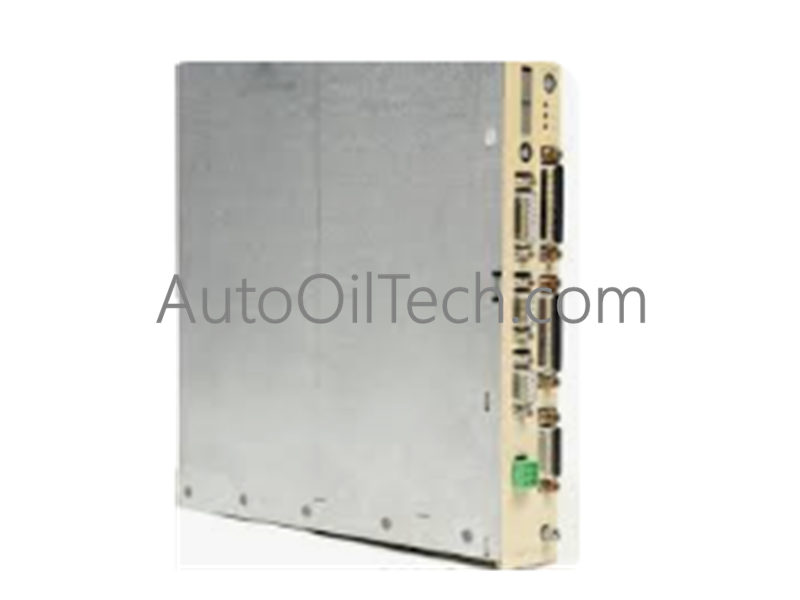

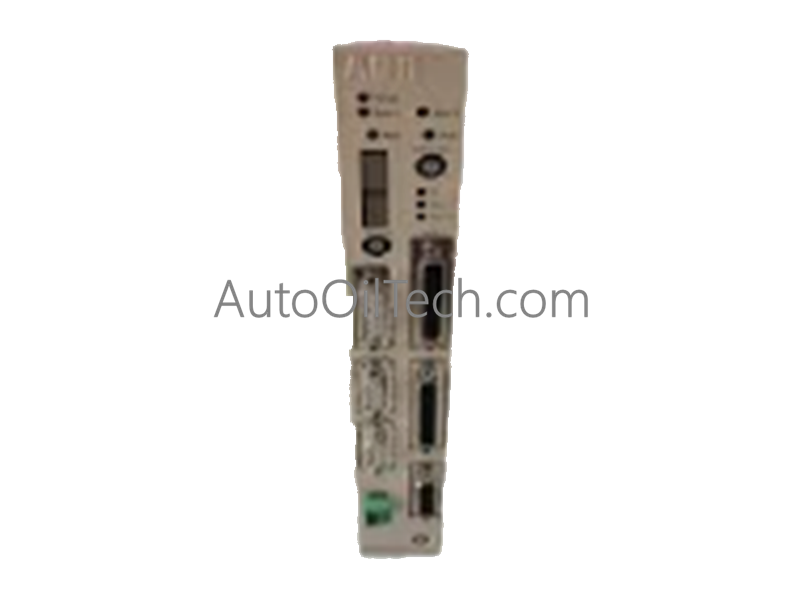

يعمل ABB SR511، والمصنف أيضًا كمنظم جهد SR511 بجهد 24 فولت/5 فولت، كعنصر أجهزة مخصص لتنظيم الجهد الموضعي واستقرار المسار الداخلي ضمن منصات شبكات الأتمتة الصناعية والمعالجة.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
SR511
العلامة التجارية
ABB
الأصل
السويد
نوع المنتج
وحدة منظم إمداد الطاقة
جهد الإدخال الاسمي
24 VDC
جهد الإخراج الاسمي
5 VDC طاقة منطقية منظمة
العرض الصافي للمنتج
54 مم
الارتفاع الصافي للمنتج
243 مم
العمق / الطول الصافي للمنتج
117 مم
الوزن الصافي للمنتج
1.60 كجم (3.53 رطل)
خلايا البطارية النشطة
0 (لا توجد خلايا كيميائية داخلية)
الامتثال البيئي
غير متوافق مع RoHS
تصنيف WEEE
5. معدات صغيرة (لا يتجاوز أي بعد خارجي 50 سم)
معرف SCIP
a11fc37d-b055-436e-8dc2-0454e8638c23
رقم التعرفة الجمركية
85044085 (محولات ثابتة)
نطاق درجة حرارة التشغيل
0 إلى 60 درجة مئوية ضمن حدود درجة الحرارة المحيطة للخزانة القياسية
يقوم منظم الطاقة بتحويل حلقات توزيع تيار مستمر 24 فولت إلى خطوط تيار مستمر 5 فولت عالية الاستقرار المطلوبة بواسطة رقائق معالجة اللوحة الخلفية المحلية. يحدث هذا التحويل للطاقة عبر الدوائر الفرعية للتبديل التناظري الداخلية، مما يحافظ على سرعات الاتصال الأساسية للوحة الخلفية عن طريق عزل معالجات المنطق عن تقلبات إمداد التيار المستمر الواسعة. تمر إشارات حالة الأجهزة الداخلية بسلاسة عبر شبكات Profinet أو EtherNet/IP الحتمية عبر رأس الاتصالات الرئيسي للنظام المضيف، مما يضمن الإبلاغ السريع عن أعطال الطاقة دون إضافة تأخير معالجة إلى حلقات التحكم النشطة. يدعم هذا الفصل المستقل للخطوط الروتينات العميقة لتوسيع نطاق كثافة الإدخال/الإخراج، بينما يسمح التوافق الكامل لتحديث البرامج الثابتة على مستوى الرف للنظام بمراقبة مخرجات الجهد الثانوية باستمرار عبر الترتيبات المعقدة متعددة الوحدات.
الأسئلة الشائعة
س: ما هو الدور الرئيسي للتحويل الكهربائي لوحدة SR511؟
ج: تعمل وحدة SR511 كمحول خافض ثابت. تقبل طاقة دخل تيار مستمر خام 24 فولت من وحدات خزانة أساسية وتحولها إلى خرج تيار مستمر 5 فولت معزول ومصفى لتزويد مكونات المنطق الداخلية الحساسة والمعالجات الدقيقة الموجودة على الرف المشترك بالطاقة.
س: هل يمكن إزالة وحدة إمداد الطاقة هذه من تجميع الرف أثناء التشغيل؟
ج: لا. يمكن أن يؤدي إزالة منظم SR511 بينما تكون حلقة الإدخال موصولة بالطاقة إلى حدوث ارتفاعات كبيرة في الجهد الاستقرائي عبر دبابيس اللوحة الخلفية، مما قد يؤدي إلى تلف إطارات البيانات الجارية أو إتلاف مكونات المعالجة القريبة.
