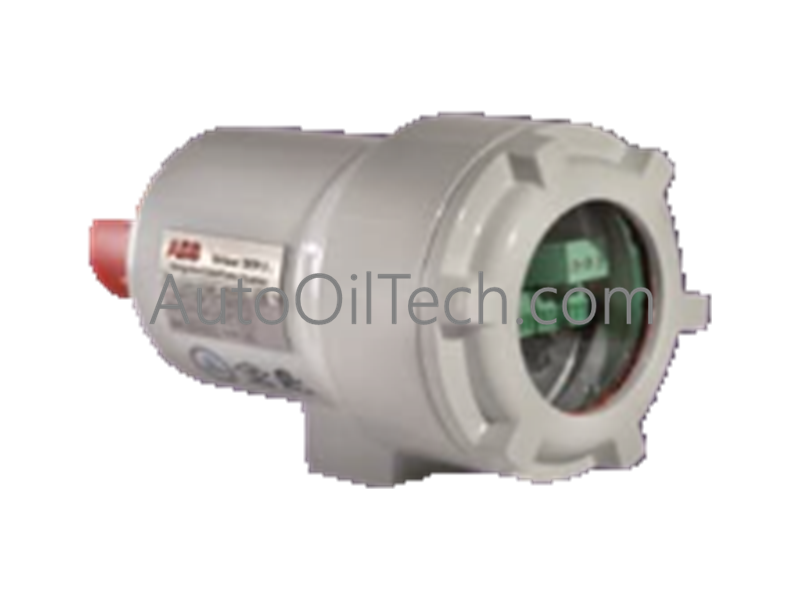

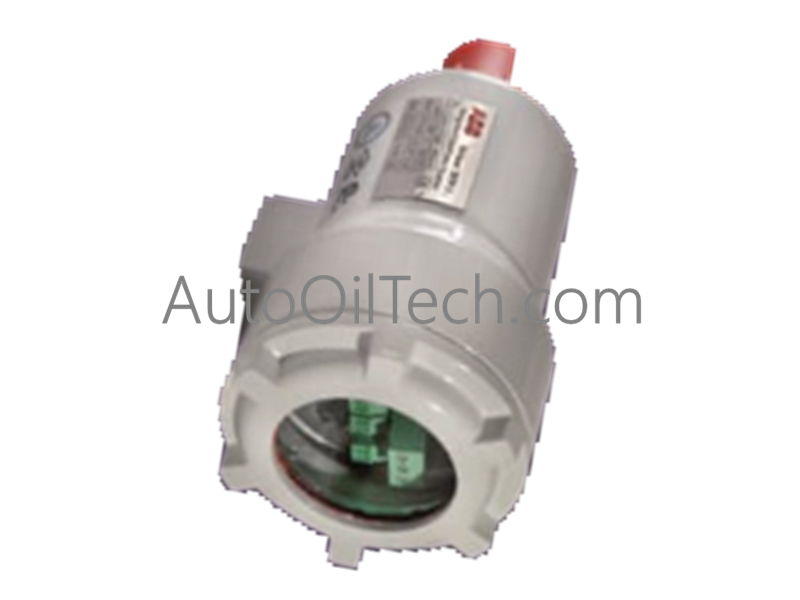

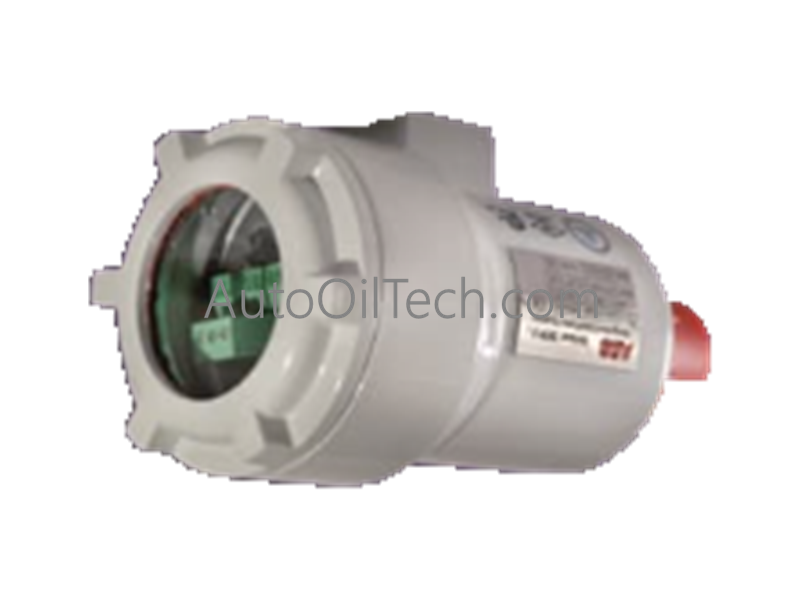

يعمل حساس السلامة البصري ABB SF810-LOS-IR-TL، والمُفهرس أيضًا باسم SF810-LOS-IR-TL، كأحد مكونات الأجهزة المخصصة لمراقبة لهب الموقد الصناعي، والربط المتشابك لسلامة الوقود، والحماية من انطفاء اللهب في الوقت الفعلي ضمن أنظمة غلايات المرافق وأنظمة الإدارة الحرارية متعددة الوقود.
مواصفات الجهاز
المعلمة
المواصفات
الموديل
SF810-LOS-IR-TL
العلامة التجارية
ABB (سلسلة Uvisor)
المنشأ
الصين / السويد
نوع المنتج
وحدات أمان جوهرية وشبكات
تقنية الاستشعار البصري
ثنائي ضوئي من السيليكون الصلب (Si)
نطاق التتبع الطيفي
من 320 نانومتر إلى 1100 نانومتر (ذروة طيف الأشعة تحت الحمراء 920 نانومتر)
ملفات تعريف الوقود المستهدف
الفحم المسحوق، زيت الوقود الثقيل، الكتلة الحيوية، الأوريملشن
تركيب أنبوب الرؤية الميكانيكي
خيط ذكر NPT مقاس 1 بوصة
مدخل الكابل الكهربائي
خيط أنثى NPT مقاس 3/4 بوصة
واجهة الإنهاء
تكوين شريط طرفي داخلي
تصنيف الحماية البيئية
IP66 / IP67 (ما يعادل NEMA 4X)
درجة حرارة التشغيل المحيطة
من -40 إلى +70 درجة مئوية
الوزن الصافي
2.20 رطل (1.00 كجم)
حدود أدوات المعالجة وحماية الجهد الزائد
يعزل SF810-LOS-IR-TL ترددات الوميض البصري عن طاقة الأشعة تحت الحمراء الخلفية المنبعثة من طوب الغلاية الساخن. لدعم تنفيذ حلقة أمان اللهب الموثوقة، يلتقط مستشعر السيليكون المدمج أنماط تذبذب التيار المتردد عالية التردد لمناطق الاحتراق ويخرج إشارات تيار تناظرية خام عبر واجهة طرفية رباعية الأسلاك إلى مركز تحليل عن بعد (مثل ABB FAU810). يتميز الجهاز بحدود حماية داخلية من الجهد الزائد عبر أطراف إدخال الطاقة لامتصاص ارتفاعات الجهد المدمرة ذات النمط المشترك الناتجة عن محولات إشعال الغلايات أو مراوح الحث الضخمة. يقوم غالق إلكتروني محلي بإجراء عمليات فحص ذاتي مستمرة، مما يحجب المسار البصري في دورات ثابتة لتقييم شفافية العدسة وصحة خط الأساس للديود الضوئي دون تشغيل نظام السلامة الأوتوماتيكي الرئيسي (SIS).
