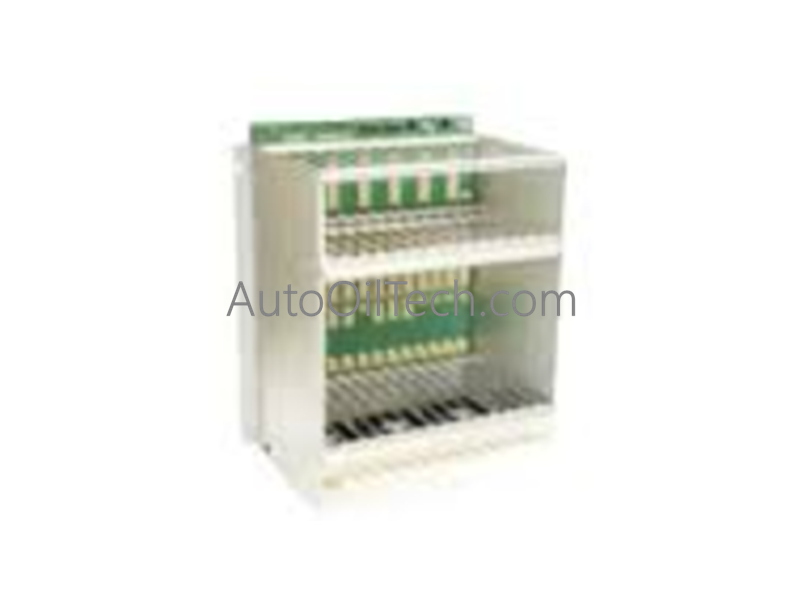

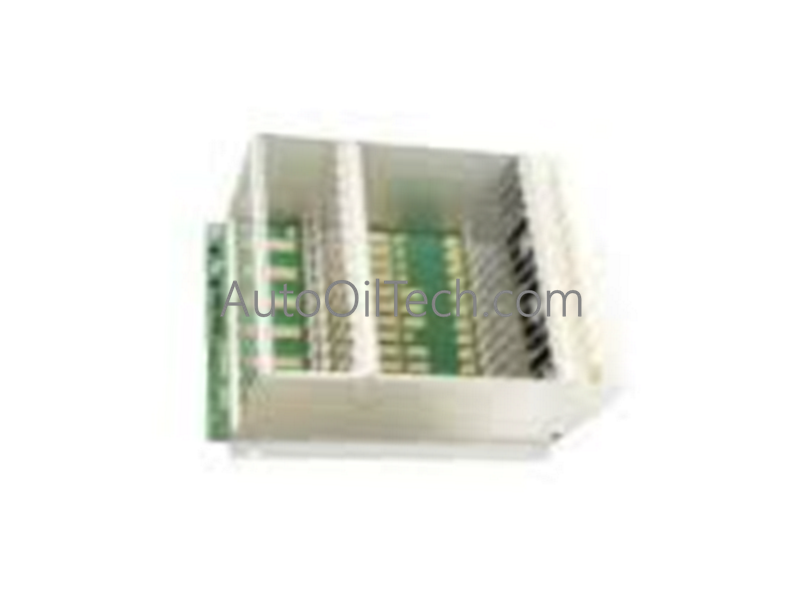

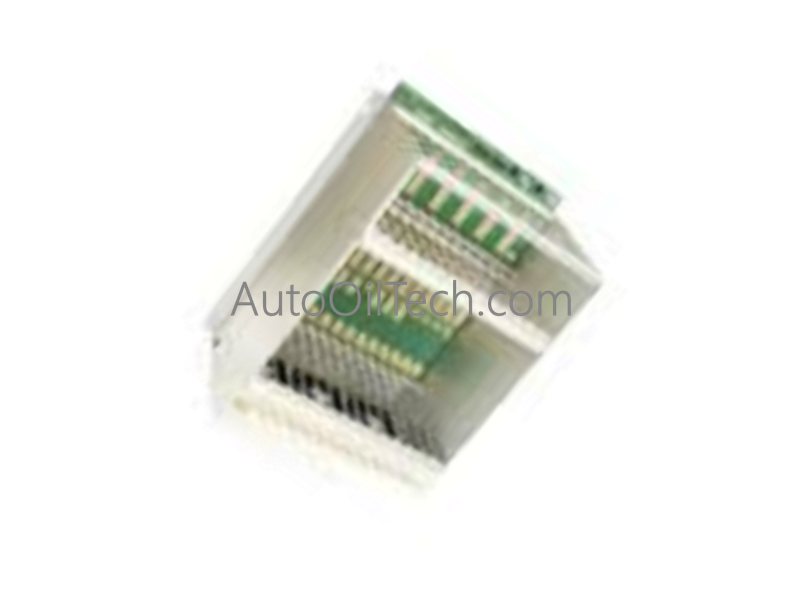

ملحقات أنظمة التحكم ABB RF522 3BSE000743R1
No reviews
في الأوراق المالية!
- Part Number: ABB Subrack Assemblies
- Brand: ABB
- Type: ملحقات أنظمة التحكم
- Dimensions: 116 × 2.5 × 2 سم
- Country of Origin: الولايات المتحدة الأمريكية
- Barcode: 8537101190
يشارك
Additional Specifications
| Color / Pattern |
|
| Power Source |
|
| Communication Protocols |
|
| Controller Design |
|
وصف المنتج
يعمل جهاز ABB RF522، المُدرَج تحت مُعرّف المنتج 3BSE000743R1، كغلاف صلب متين وإطار استضافة مادي لوحدات الحوسبة والاتصالات والمعالجة متعددة الفتحات ضمن Advant OCS ومنصات التحكم الموزعة المطابقة.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| النموذج | RF522 |
| العلامة التجارية | ABB |
| معرف المنتج | 3BSE000743R1 |
| سلسلة / خط النظام | مكونات سلسلة Advant OCS |
| نوع المنتج | تجميع تركيب رف فرعي / ملحق نظام تحكم |
| متغير حجم النظام | 18SU (إطار سعة الفتحات / وحدات النظام) |
| الإلكترونيات المتكاملة | يتضمن اللوحة الخلفية طراز BB512 بمقاس 18SU |
| صافي عرض المنتج | 441 مم |
| صافي ارتفاع المنتج | 297 مم |
| صافي عمق المنتج | 540 مم |
| صافي وزن المنتج | 19.30 كجم (42.55 رطل) |
| خلايا البطارية النشطة | 0 (لا توجد خلايا كيميائية متضمنة أو مطلوبة في الإطار المجرد) |
| الامتثال البيئي | وفقًا لتوجيه الاتحاد الأوروبي 2011/65/EU (متوافق مع RoHS) |
| تصنيف WEEE | 4. معدات كبيرة (أي بُعد خارجي يتجاوز 50 سم) |
| رمز التعريفة الجمركية (رمز النظام المنسق) | 85371098 (لوحات/قواعد تحكم أو توزيع كهربائية ≤ 1,000 فولت) |
شبكات Profinet / EtherNet/IP الحتمية وتكامل المشغلات
يستخدم هيكل الرف الفرعي للخدمة الشاقة اللوحة الخلفية BB512 المتكاملة لتوزيع مسارات الجهد المنطقي النظيفة وإنشاء مسارات بيانات متوازية مستمرة عبر 18 وحدة فتحة نظام. يحافظ هذا الطوبولوجيا الداخلية على أساسيات سرعة اتصال ناقل اللوحة الخلفية بين المعالجات المركزية وبطاقات الخطوط المجاورة، مما يمنع انحراف التوقيت أو تداخل التحدث المتقاطع خلال فترات الاهتزاز العالية.
عندما تكون وحدات المعالجة النشطة أو وحدات الاتصال بالشبكة الميدانية مثبتة داخل أقفاص البطاقات، يمكن تجميع تتبع الإدخال/الإخراج على مستوى النظام وتوجيهه خارجيًا عبر شبكات Profinet أو EtherNet/IP الحتمية عبر رأس محول الاتصالات الرئيسي. يسمح تخطيط تتبع النحاس للوحة الخلفية السلبية بتبادل بطاقات المنطق السريع أثناء إجراءات توسيع كثافة الإدخال/الإخراج الديناميكية، مما يحافظ على التوافق المستمر لبرامج البرامج الثابتة عبر جميع عقد المعالجة المتصلة بالشبكة دون التسبب في تلف الإشارة المادية أو انقطاع الناقل.
الأسئلة المتداولة
س: ما هو الغرض الهندسي الذي توفره اللوحة الخلفية BB512 المثبتة مسبقًا ضمن إطار الرف الفرعي RF522؟
ج: تعمل اللوحة الخلفية BB512 كتجميع لوحة دوائر مطبوعة متعددة الطبقات مثبتة في الجزء الخلفي من إطار الرف. تحتوي على مسارات ناقل البيانات ومسارات العنوان ودبابيس توزيع الطاقة الموضعية اللازمة لربط وحدات المعالجة والاتصالات المُدخَلة.
س: لماذا يُدرَج الرف الفرعي كملحق سلبي بدون سعة بطارية أو متطلبات برامج تشغيل؟
ج: RF522 هو قفص بطاقات ميكانيكي هيكلي وتجميع ناقل كهربائي. يعمل فقط كأساس استضافة لبطاقات التحكم النشطة. يتم إدارة بطاريات النسخ الاحتياطي لذاكرة وحدة المعالجة المركزية والبرامج الثابتة التشغيلية بشكل مستقل بواسطة البطاقات القابلة للتوصيل المحددة المحملة في فتحات 18SU.
