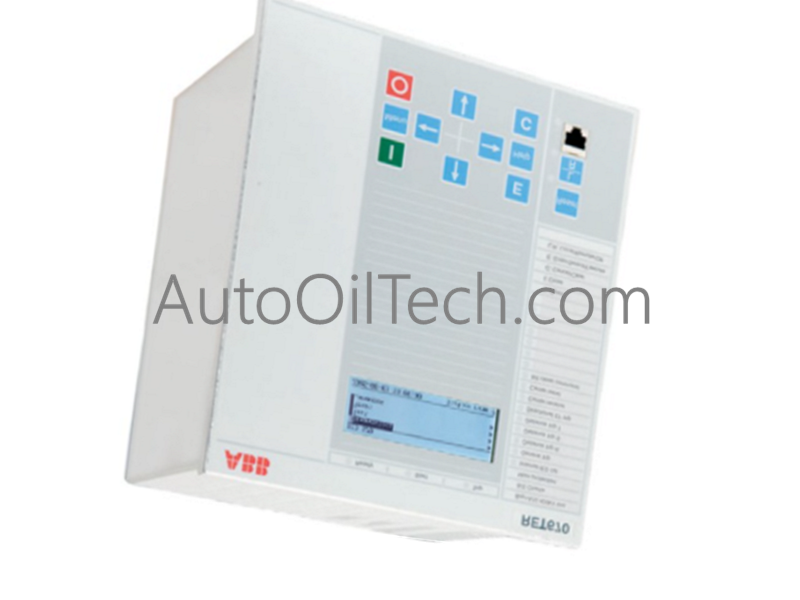

إنRET670 (1MRK002816-AB)هو جهاز إلكتروني ذكي عالي الأداء للتحكم في الخليج (IED) ينتمي إلى سلسلة ABB Relion 670. تم تصميم هذه الوحدة خصيصًا لحماية ومراقبة والتحكم في محولات الطاقة وخلجان محطات التحويل، وهي ضرورة ميكانيكية للمحطات الفرعية الحديثة للمرافق والصناعات.
المواصفات الفنية
الشركة المصنعة: ABB
تسمية الطراز:RET670
رقم القطعة:1MRK002816-AB
سلسلة المنتج: Relion 670
نوع الجهاز: جهاز إلكتروني ذكي للتحكم في الخليج (IED)
معيار الاتصال: IEC 61850 الإصدار 1 و 2
درجة حرارة التشغيل: من -25 درجة مئوية إلى +55 درجة مئوية (من -13 درجة فهرنهايت إلى +131 درجة فهرنهايت)
سعة الإدخال/الإخراج: تهيئة عالية الكثافة لإدارة الخلجان المتعددة
واجهة الإنسان والآلة (HMI): شاشة رسومية كبيرة للتحكم المحلي
التحكم في الجهد: تنظيم الجهد التلقائي المتقدم (AVR)
معايير الحماية: متوافق مع IEC و IEEE
التركيب: تتوفر خيارات تركيب على الرف أو اللوحة
الخصائص الوظيفية الرئيسية
تنظيم الجهد والتحكم المتقدم
تم تزويدRET670 (1MRK002816-AB)بخورزميات متطورة للتحكم التلقائي في جهد محولات الطاقة. يدير عمليات مبدّل التوصيلات للحفاظ على مستويات الجهد المثلى، حتى في ظل ظروف الحمل المتقلبة. يقلل هذا التحكم الذكي من التدخل اليدوي ويطيل عمر المحول عن طريق منع "صيد" مفرط لآلية مبدّل التوصيلات.
إدخال/إخراج عالي الكثافة وإدارة متعددة الخلجان
تم تصميم الجهاز بمرونة، وهو يدعم عددًا كبيرًا من المدخلات والمخرجات الثنائية والتناظرية. يتيح ذلك لوحدة1MRK002816-ABواحدة التعامل مع متطلبات التحكم والقياس لعدة خلجان مفاتيح كهربائية في وقت واحد. من خلال دمج هذه الوظائف، يمكن لمهندسي المحطات الفرعية تقليل عدد الأجهزة المنفصلة المطلوبة، مما يقلل من التعقيد الكلي وعبء الصيانة لنظام التحكم.
تكامل النظام السلس
يستخدمRET670بروتوكول IEC 61850 لتسهيل الاتصال الأفقي عالي السرعة (GOOSE) والتكامل الرأسي في أنظمة SCADA وأنظمة أتمتة المحطات الفرعية (SAS). يتيح هذا النهج الموحد لجهاز IED مشاركة قياسات البيانات التشخيصية في الوقت الفعلي مع الأجهزة الأخرى في الشبكة، مما يتيح استراتيجيات حماية وتحكم منسقة عبر الشبكة بأكملها.
