ABB REJ603BBB10NN3XC حماية المغذيات

نظرة عامة على المنتج

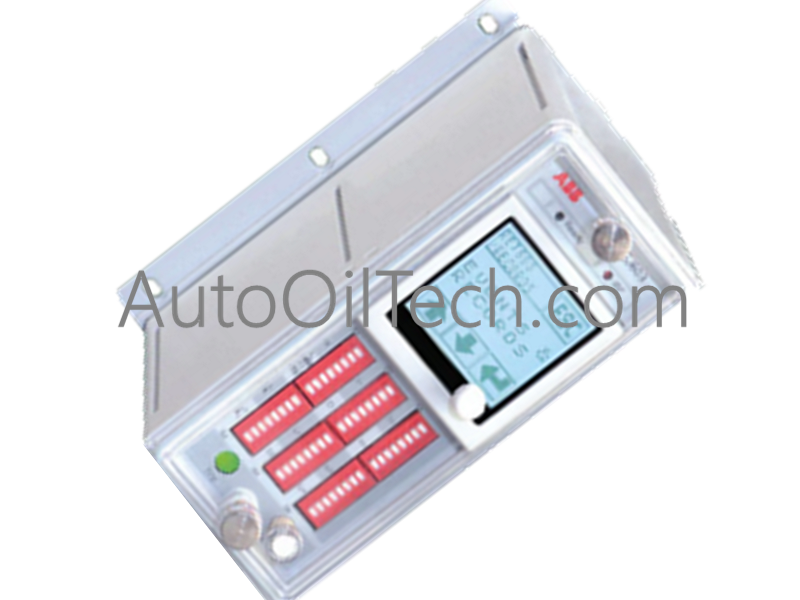

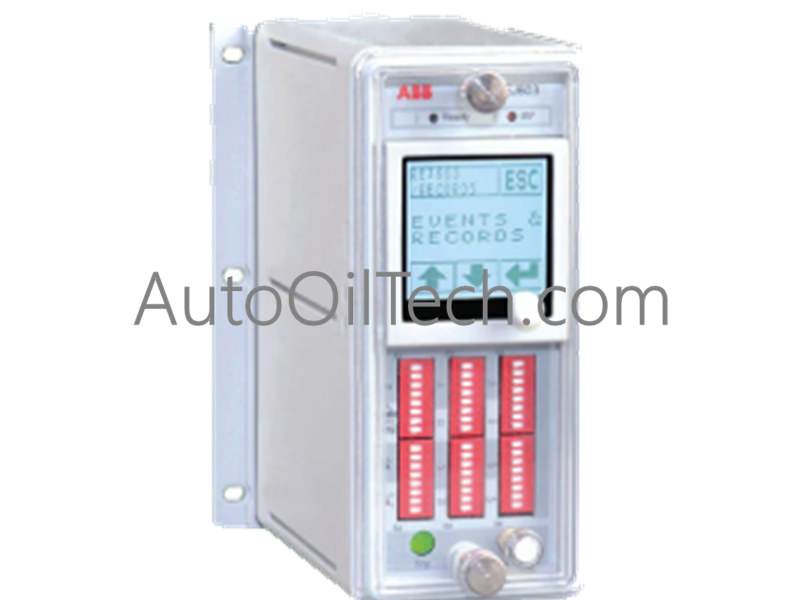

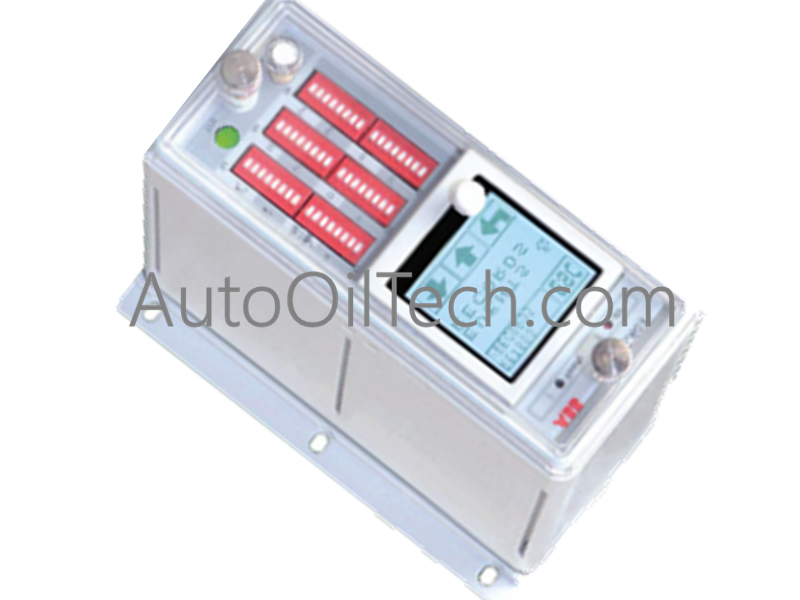

إن ABB REJ603BBB10NN3XC هو مرحل حماية مغذيات متقدم ذاتي التشغيل ضمن عائلة Relion® 600، مصمم خصيصًا لشبكات التوزيع الثانوية ذات الجهد المتوسط. أهم ميزة له هي القدرة على استمداد كل الطاقة التشغيلية اللازمة مباشرة من الدوائر الثانوية لمحولات التيار (CT).

المواصفات الفنية

• الشركة المصنعة: ABB

• السلسلة: Relion 600

• رقم الموديل: REJ603BBB10NN3XC

• مصدر الطاقة: ذاتي التشغيل عبر مدخل محول التيار (CT) (الحد الأدنى للتشغيل ~2.5 VA)

• وظائف الحماية:

• تيار زائد للمراحل

• خطأ أرضي

• جهد منخفض / جهد زائد

• التيار المقدر (In): 1 أمبير / 5 أمبير (قابل للاختيار)

• التردد: 50 / 60 هرتز

• مخرج الفصل: 1 مخرج نبضي عادة مفتوح (NO)

• الإدخال/الإخراج الثنائي: 1 مدخل رقمي قابل للتهيئة / 1 مخرج رقمي

• تسجيل الأعطال: ذاكرة داخلية لما يصل إلى 100 حدث عطل

• تصنيف الغلاف: IP54 أمامي / IP20 خلفي

• الأبعاد: 160 مم (ارتفاع) × 96 مم (عرض) × 150 مم (عمق)

• الوزن: 0.9 كجم

الميزات الرئيسية والفوائد الهندسية

• التشغيل الذاتي: يضمن التصميم ذاتي التشغيل أن منطق الحماية نشط دائمًا طالما يوجد تيار حمل، مما يوفر حلاً آمنًا ضد الفشل للمواقع غير المأهولة أو البعيدة.

• موثوقية متينة: مصممة بمواد مقاومة للاشتعال ولوحة أمامية بتصنيف IP54، تم تصميم هذه الوحدة لتحمل البيئات القاسية التي توجد غالبًا في خزائن التوزيع الخارجية.

• قدرات التشخيص: على الرغم من طبيعته المدمجة والذاتية، يسجل ما يصل إلى 100 حدث، مما يسمح لفرق الصيانة بإجراء تحليل تشخيصي مفصل بعد الفصل.

• تكوين مبسط: يتيح استخدام مفاتيح DIP التكوين اليدوي الفوري والتحقق البصري للإعدادات، مما يقلل من تعقيد التشغيل في الميدان.
