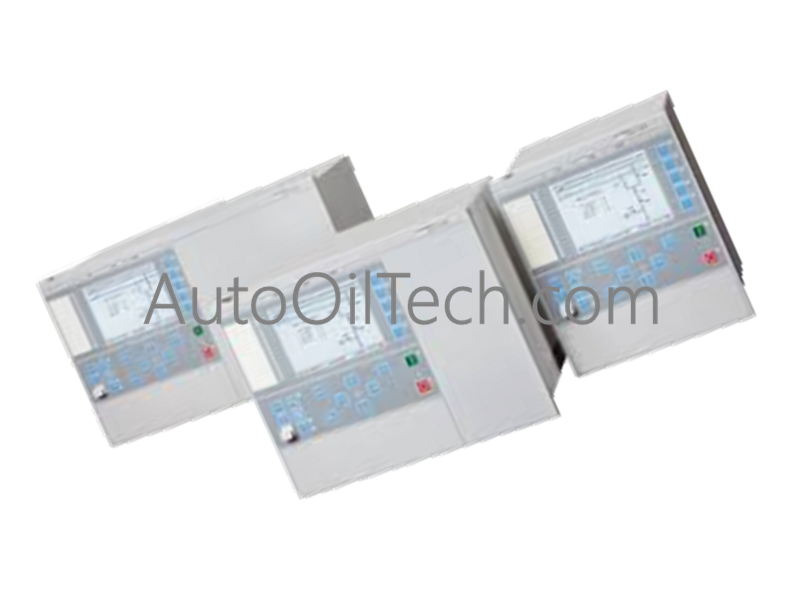

يُعدABB REG670 1MRK002800-ABجهازًا إلكترونيًا ذكيًا (IED) عالي الأداء ومصممًا لتوفير حماية شاملة لمولدات الطاقة. ويستخدم تقنية متقدمة للمعالجات الدقيقة لتوفير حماية تفاضلية فائقة السرعة تبلغ15 مللي ثانيةواكتشاف متخصص لخطأ تأريض العضو الثابت/الدوار بنسبة 100%.
المواصفات الفنية
رقم الموديل:REG670 1MRK002800-AB.
سلسلة المنتج:Relion 670.
المدخلات التناظرية:ما يصل إلى 24 (التيار والجهد).
الكشف التفاضلي:15 مللي ثانية بسرعة فائقة جدًا.
حماية تأريض الأعطال:حماية 100% للعضو الثابت والدوار (الحقن والتوافقي الثالث).
حماية متخصصة:الرنين تحت المتزامن (SSR) للمولدات التوربينية.
الاتصالات:متوافق مع IEC 61850.
درجة حرارة التشغيل:-40 درجة مئوية إلى +85 درجة مئوية.
الأبعاد:300 × 280 × 100 مم.
الوزن:4 كجم.
مصدر الطاقة:24 فولت تيار مستمر.
الميزات الرئيسية والمزايا الهندسية
إزالة الأعطال فائقة السرعة:يقلل وقت الكشف التفاضلي الذي يبلغ 15 مللي ثانية بشكل كبير من الإجهاد الميكانيكي والأضرار الكهربائية أثناء أعطال المولد الداخلية.
تغطية كاملة للملفات:تستخدم تقنيات الحقن المتقدمة وقياس التوافقي الثالث لتوفير حماية بنسبة 100% لكل من العضو الثابت والدوار، مما يضمن السلامة حتى أثناء التشغيل بسرعات منخفضة أو في حالة التوقف.
حماية الرنين تحت المتزامن (SSR):تحمي المولدات التوربينية ذات العمود الطويل من التذبذبات الميكانيكية الضارة الناتجة عن خطوط النقل المعوضة بالتسلسل.
كثافة تناظرية عالية:مع ما يصل إلى 24 مدخلًا تناظريًا، يمكن لجهاز REG670 مراقبة كل مرحلة حرجة، ومحايد، وإشارة مساعدة في وحدة مولد-محول كبيرة.
متانة صناعية:مصمم للعمل في درجات حرارة قصوى (-40 درجة مئوية إلى +85 درجة مئوية)، مما يجعله مناسبًا لغرف التحكم الداخلية وخزانات محطات الطاقة البعيدة.
الامتثال العالمي:يتوافق مع المعايير الدولية الصارمة بما في ذلك IEC 60255 و IEEE C37.2، مما يضمن الموثوقية في شبكات المرافق في جميع أنحاء العالم.
