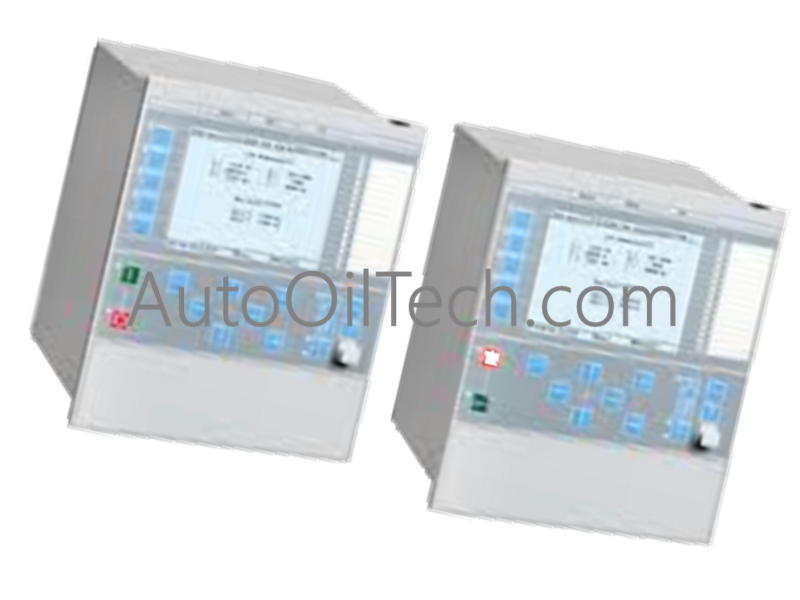

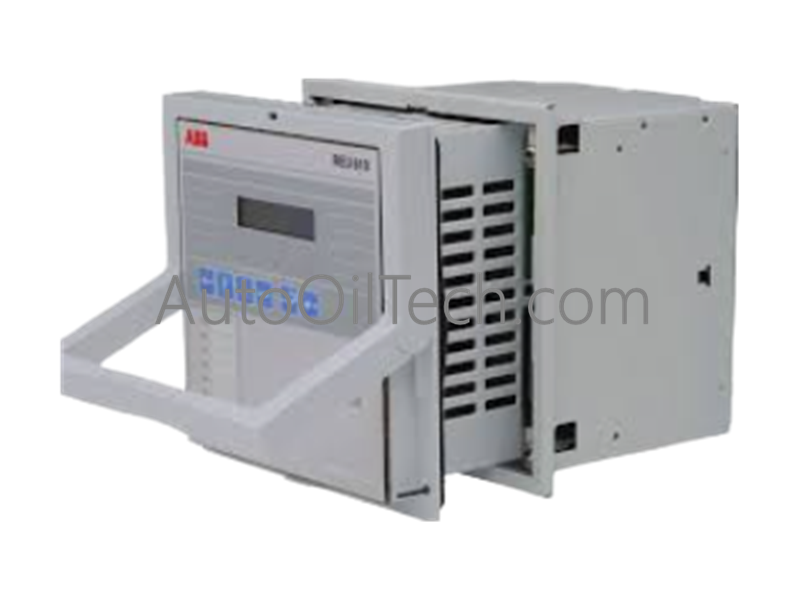

ABB REF615 مرحل التحكم

وصف المنتج

ABB REF615 هو مرحل حماية مخصص ومُتطوّر للتغذية، وينتمي إلى عائلة أجهزة Relion 615 المُثبتة عالميًا. صُمم هذا الجهاز الإلكتروني الذكي (IED) لتوفير حماية متقدمة، وقياس دقيق، ومراقبة مستمرة للمحطات الفرعية للمرافق وشبكات الطاقة الصناعية الصعبة، مما يحقق استقرارًا استثنائيًا للشبكة.

المواصفات الفنية

• الشركة المصنعة: ABB

• عائلة خط المنتج: سلسلة Relion 615

• رقم طراز الجهاز: REF615

• وظائف النطاق الأساسي: حماية مخصصة من التيار الزائد، قياس متعدد القنوات، ومراقبة النظام

• أنواع حماية الأعطال الأرضية: قابلة للتكوين بمنطق اكتشاف أعطال أرضية اتجاهي أو غير اتجاهي

• مخارج تحكم الخلية: تحكم مدمج لمفتاح قاطع دائرة واحد مع أزرار دفع مخصصة باللوحة الأمامية للفتح والإغلاق اليدوي

• تردد النظام المقدر: 50/60 هرتز اسمي مع نطاق تشغيل زائد أو ناقص 5 هرتز

• تحمل طاقة إدخال التحكم: نطاق جهد مقدر من 24 إلى 250 فولت تيار مستمر (نطاق تشغيل زائد أو ناقص 20 بالمائة من القيمة المقدرة)

• استنزاف تيار الدخل الثنائي: حد سحب منخفض يتراوح بين 2 إلى 18 مللي أمبير لكل قناة

• استهلاك الطاقة الداخلي: سحب طاقة خامل عالي الكفاءة أقل من 0.9 واط

• نطاق جهد عتبة الدخل الثنائي: قابل للتكوين بالأجهزة بين 18 إلى 176 فولت تيار مستمر

• جهد التلامس المقدر لمرحل الخرج: 250 فولت تيار متردد/تيار مستمر كحد أقصى

• التيار الناتج المستمر: سعة تحميل مستمرة 5 أمبير

• تيار خرج على المدى القصير: يتعامل مع 8 أمبير لمدة تصل إلى 3.0 ثوانٍ، وما يصل إلى 10 أمبير لمدة 0.5 ثانية

• سعة كسر تلامس الخرج: يدعم 1 أمبير / 0.25 أمبير / 0.15 أمبير اعتمادًا على تكوينات الجهد عندما يكون ثابت الزمن الحثي لدائرة التحكم L/R أقل من 40 مللي ثانية

• الحد الأدنى لحمل التلامس التشغيلي: 100 مللي أمبير كحد أدنى للإشارة المطلوبة عند 24 فولت تيار متردد/تيار مستمر

• أبعاد الملف الشخصي الفيزيائي (العرض): الإطار الخارجي الأمامي 177 مم، الحشوة الداخلية للحالة 164 مم

• أبعاد الملف الشخصي الفيزيائي (الارتفاع): الإطار الخارجي الأمامي 177 مم (معيار رف 4U)، الحشوة الداخلية للحالة 160 مم

• أبعاد الملف الشخصي الفيزيائي (العمق): عمق الهيكل الرئيسي للشاسيه 155 مم

• الوزن الصافي لجهاز المنتج: المرحل المجمع بالكامل 3.5 كجم، الوحدة الاحتياطية الداخلية القابلة للتوصيل 1.8 كجم

• الوزن الإجمالي للشحن اللوجستي: 6.0 كجم (13.23 رطل) بما في ذلك التعبئة المصنعية القوية المعزولة ضد الصدمات

سيناريوهات التطبيقات الصناعية

يتم تركيب ABB REF615 داخل خزانات المفاتيح الكهربائية ذات الجهد المتوسط في المحطات الفرعية للمرافق الكهربائية، ومزارع توليد الطاقة المتجددة، والمصانع الكيميائية الضخمة، والبنى التحتية الصناعية الثقيلة. يعمل كخط دفاع أساسي لخطوط التغذية الشعاعية، أو الحلقية، أو الشبكية العلوية وتحت الأرضية. من خلال المراقبة المستمرة لأشكال موجات الجهد والتيار في الوقت الفعلي عند 50/60 هرتز، يمكن لـ REF615 عزل أحمال النظام الزائدة، والدوائر القصيرة، والتحولات الطورية، وأعطال الأرض الخطيرة على الفور. وهذا يقلل من الأضرار الهيكلية للشبكة ويحمي المعدات النهائية من الإجهاد الكهربائي الكارثي.
