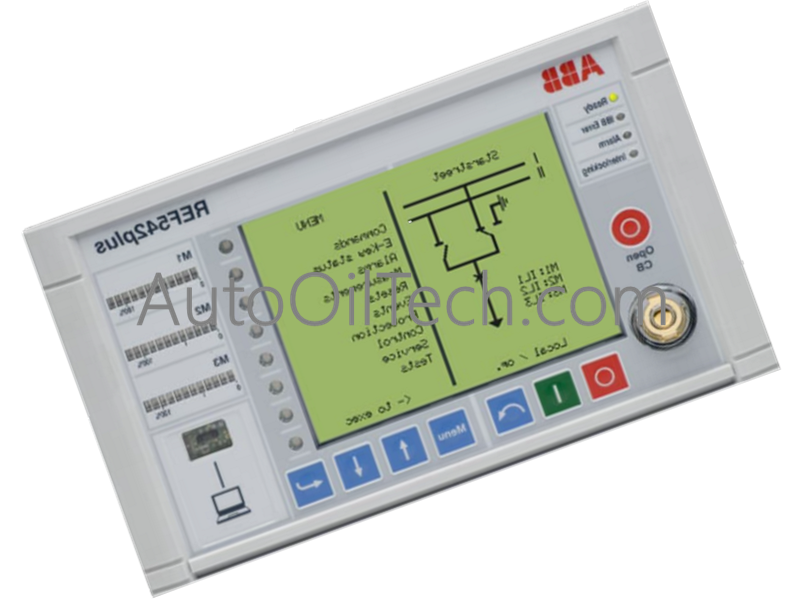

إنREF542plus (1VCF750090R0802)هي وحدة رقمية متعددة الاستخدامات للتحكم في الحجرات وحمايتها، مصممة لشبكات توزيع الطاقة ذات الجهد المتوسط (MV). تُعد هذه الوحدة ضرورة ميكانيكية للمعدات الكهربائية الحديثة، حيث تجمع العديد من الوظائف المنفصلة – القياس والمراقبة والحماية والتحكم – في منصة أجهزة واحدة مدمجة.
المواصفات الفنية
الشركة المصنعة: ABB
اسم الطراز:REF542plus
رمز الطلب:1VCF750090R0802
نطاق التطبيق: حماية المغذيات والمحولات والمحركات
وظيفة الجهاز: وحدة التحكم في الحجرة والحماية
معلمات القياس: U, I, P, Q, f, و Cos phi (متوسط القيمة التربيعية الحقيقي)
دعم الاتصال: دعم مدمج متعدد البروتوكولات (ABB وشركات أخرى)
البرمجة المنطقية: كتل وظيفية محددة برمجيًا
شاشة HMI: شاشة LCD مدمجة مع أزرار تحكم قابلة للبرمجة
تصميم الأجهزة: بنية معيارية لبطاقات الإدخال/الإخراج والاتصال
التوافق: مفاتيح ABB الأساسية المعزولة بالهواء والغاز
التشخيصات: مراقبة داخلية مستمرة ومراقبة ذاتية
الخصائص الوظيفية الرئيسية
إدارة الحجرات المتكاملة
تلغي وحدةREF542plus (1VCF750090R0802)الحاجة إلى عدادات منفصلة ومفاتيح تحكم. فهي تدير الحجرة بأكملها عن طريق معالجة جميع القياسات التناظرية والمدخلات الرقمية داخليًا، وتنفيذ المنطق المبرمج، وإصدار أوامر الفصل أو التوصيل مباشرة إلى قاطع الدائرة. يقلل هذا التكامل من المساحة الفعلية المطلوبة داخل حجرة الجهد المنخفض ويقلل بشكل كبير من تعقيد الأسلاك الثانوية.
حماية قابلة للتطوير ومرنة
على عكس المرحلات ذات الوظائف الثابتة، تسمح الطبيعة البرمجية لهذه الوحدة ببرمجتها بدقة لتلبية متطلبات المحطة الفرعية المحددة. سواء كانت تستخدم لحماية المغذيات الشعاعية، أو الإشراف على بدء تشغيل المحركات، أو مراقبة المحولات، يمكن تكييف الوحدة1VCF750090R0802مع منحنيات حماية مختلفة ومخططات تشابك، مما يوفر حلًا قابلًا للتطوير ينمو مع احتياجات الشبكة.
أتمتة المحطات الفرعية المتقدمة
مزودة ببروتوكولات اتصال مدمجة، تعمل الوحدة كعقدة بيانات ذكية. إنها تسهل التكامل الرأسي السلس في أنظمة SCADA والاتصال الأفقي مع وحدات الحجرات الأخرى. يضمن ذلك أن القياسات في الوقت الفعلي وسجلات الأحداث وتسجيلات الاضطرابات متاحة على الفور للمراقبة عن بُعد والتحليل السريع بعد الأعطال.
