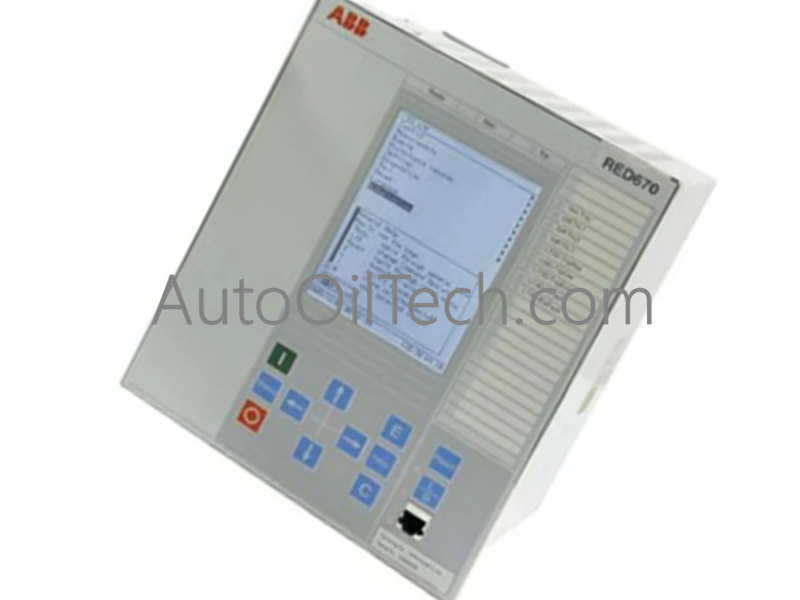

إنABB RED670 (1MRK004810-KG)، المصنف كالإصدار 1.1 (RED670 A32)، هو جهاز إلكتروني ذكي متطور (IED) مصمم خصيصًا لحماية الخطوط الهوائية والكابلات عالية السرعة. كعنصر رئيسي من سلسلة Relion® 670، يتفوق هذا الوحدة في الحماية التفاضلية للخطوط المقسمة حسب الطور.
المواصفات الفنية التفصيلية
يتميزRED670 1MRK004810-KGبالمعايير الصناعية التالية:
التطبيق الرئيسي:حماية تفاضلية للخطوط المقسمة حسب الطور لخطوط الجهد العالي (HV) والجهد العالي جدًا (EHV).
تكوين التحكم:محسّن لترتيبات القواطع الفردية (Single Breaker).
منطق الفصل:يدعم الفصل أحادي الطور وثلاثي الأطوار لإزالة الأعطال الانتقائية.
إصدار المنتج:الإصدار 1.1 (تكوين A32).
مكدس الاتصال:دعم أصلي لـ IEC 61850-8-1، رسائل GOOSE، وبروتوكولات SCADA.
دقة القياس:مراقبة عالية الدقة لمتجهات التيار والجهد مع تزامن زمني دقيق.
وظائف الحماية:حماية تفاضلية عالية السرعة، حماية احتياطية بالمسافة، ومنطق تحكم مدمج في الخلية.
الحد الأدنى لكمية الطلب:قطعة واحدة.
معرّف المنتج:1MRK004810-KG.
الانتقائية المتقدمة واستقرار النظام
يعد متغيرRED670 A32أصلًا بالغ الأهمية لشبكات النقل حيث استمرارية الخدمة أمر بالغ الأهمية. تتيح قدرةالفصل أحادي الطورللمرحل عزل الطور المعطوب فقط أثناء عطل خط واحد إلى الأرض، مما يقلل بشكل كبير من التأثير على الاستقرار العابر ويمنع انقطاع الدائرة بالكامل. من خلال مقارنة عينات التيار بفواصل زمنية بالميكروثانية بين الطرف المحلي والطرف البعيد للخط، يوفر1MRK004810-KGحماية فورية مع تنفيذ الأجهزة بزمن استجابة صفر. تم تقوية بنيته القوية بشكل خاص ضد التداخل الكهرومغناطيسي العالي الذي يميز بيئات المحطات الفرعية ذات الجهد العالي جدًا.
