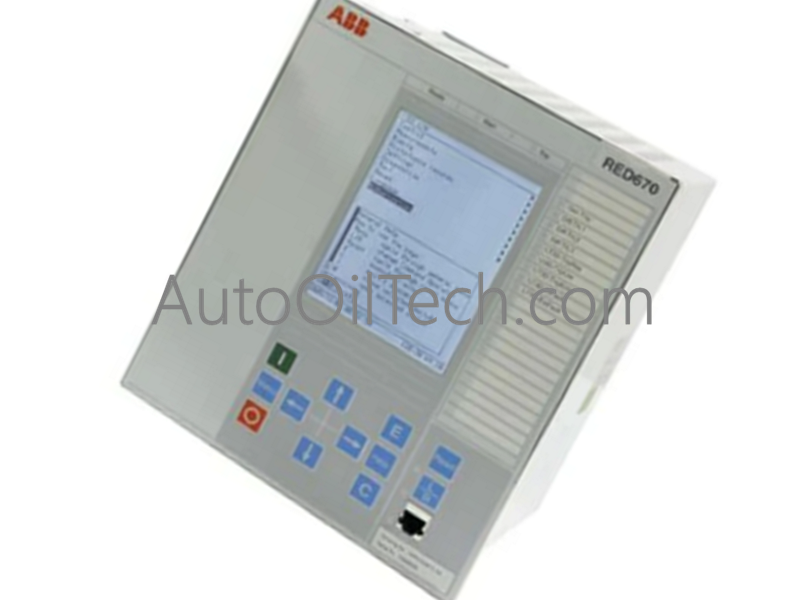

ABB RED670 1MRK004810-CC جهاز الحماية التفاضلية للخط IED

نظرة عامة تقنية

إن ABB RED670 (1MRK004810-CC) هو جهاز إلكتروني ذكي رائد (IED) ضمن سلسلة Relion® 670، تم تصميمه للحماية والتحكم والمراقبة المنفصلة الأطوار للخطوط الهوائية والكابلات الأرضية ذات الجهد العالي.

المواصفات الفنية التفصيلية

تم تصميم ABB 1MRK004810-CC ليفي بمعايير الأداء الصناعية التالية:

• الوظيفة الأساسية: حماية تفاضلية لخطوط الجهد العالي والجهد العالي جداً المنفصلة الأطوار.

• جهد النظام المقدر: يدعم شبكات النقل حتى 765 كيلوفولت.

• التيار المقدر: يتعامل مع سعات تيار أولية تصل إلى 5,000 أمبير.

• دقة القياس: دقة حماية عالية الوضوح تبلغ 0.2% للتيار والجهد.

• واجهة الاتصال: توافق كامل مع IEC 61850-8-1، بما في ذلك رسائل GOOSE وبروتوكولات MMS.

• درجة حرارة التشغيل: نطاق بيئي واسع يتراوح من -40 درجة مئوية إلى +70 درجة مئوية.

• النطاق البيئي: من 5% إلى 95% رطوبة نسبية (غير متكثفة)؛ حاصل على تصنيف IP للاستخدام الداخلي/الخزائن.

• الملف الشخصي الفعلي: أبعاد مدمجة تبلغ 230 ملم × 160 ملم × 100 ملم.

• الوزن: 3.5 كجم.

• منطق الفصل: تنفيذ فائق السرعة لإزالة الأعطال بسرعة.

الحماية المتقدمة والتحكم في المحطات الفرعية

يدمج RED670 1MRK002810-CC منطق حماية متعدد الاستخدامات ومناسب لطرق تأريض الأنظمة المختلفة، بما في ذلك الشبكات المعزولة أو المعوضة أو المؤرضة مباشرة. بالإضافة إلى عنصره التفاضلي الأساسي، يعمل كوحدة تحكم شاملة في الخلجان، حيث يدير قواطع الدائرة والفواصل بمنطق تشابك متقدم. تم تعزيز تصميمه المتين بشكل خاص لمقاومة مستويات التداخل الكهرومغناطيسي العالية (EMI) الموجودة في المحطات الفرعية ذات الجهد العالي جداً. يتيح دعم رسائل IEC 61850 GOOSE الاتصال الأفقي السريع مع الأجهزة الإلكترونية الذكية الأخرى، مما يسهل مخططات الحماية المتطورة مثل منع قضبان التوصيل دون توصيل تقليدي.
