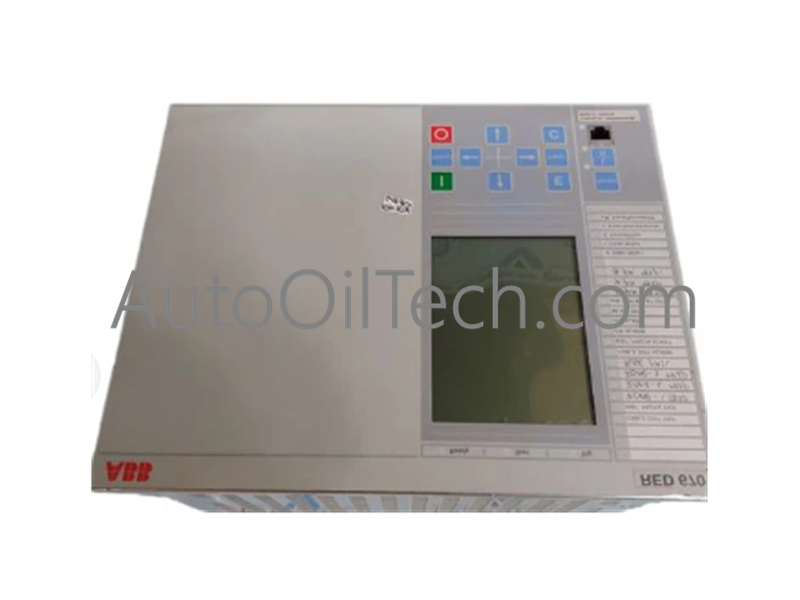

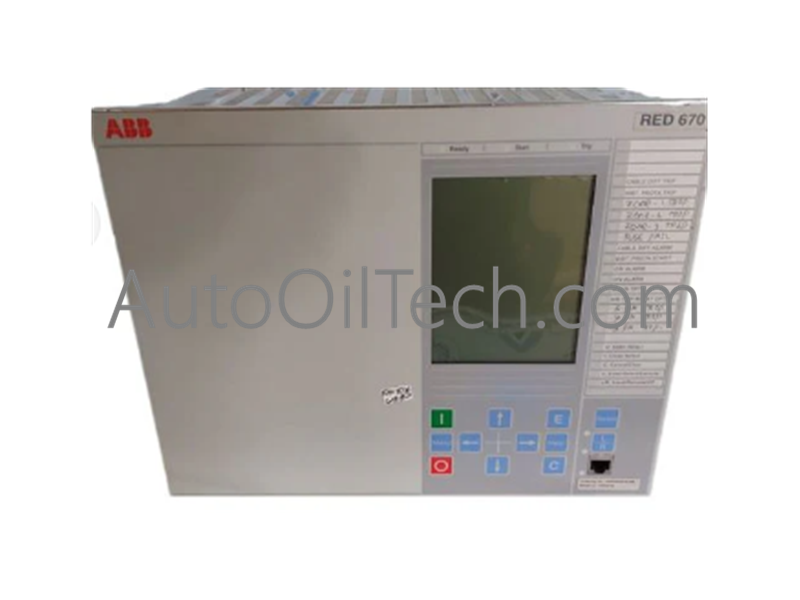

يُعدABB RED670حلًا رائدًا لحماية الخطوط الهوائية والكابلات والتحكم فيها ومراقبتها. تم تحسين إصدار1MRK004810-ACتحديدًا للحماية التفاضلية للخطوط المنفصلة الأطوار عالية السرعة. يوفر الكشف عن الأعطال الفرعي للدورة من خلال مقارنة قيم التيار عند طرفي الخط المحمي عبر رابط اتصال مخصص.
المواصفات التقنية
السلسلة:Relion® 670.
رقم القطعة:1MRK004810-AC.
التطبيق:الحماية التفاضلية والمسافية للخط.
الوظائف الرئيسية:حماية تفاضلية منفصلة الأطوار، حماية مسافية 5 مناطق، إعادة غلق تلقائي.
الاتصال:IEC 61850 الإصدارين 1 و 2، DNP 3.0، IEC 60870-5-103.
التكرار:يدعم HSR (التكرار السلس عالي التوفر) و PRP.
مزامنة الوقت:يدعم IEEE 1588 PTP و IRIG-B.
الأجهزة:ارتفاع 6U، هيكل 1/2 × 19 بوصة مع وحدة اتصالات بيانات الخط الليفية البصرية (LDCM).
الميزات الرئيسية ومزايا الهندسة
منطق التفاضل المنفصل الأطوار:يقيم كل طور بشكل مستقل، مما يوفر حساسية فائقة لأعطال الطور الواحد إلى الأرض.
النسخ الاحتياطي للمسافة المتكامل:يتضمن نظام حماية مسافية كامل مكون من 5 مناطق لضمان بقاء الخط محميًا في حالة فشل رابط الاتصال.
مرونة الاتصال:مجهزبوحدات LDCMللاتصال المباشر بالألياف أو الاتصال متعدد الإرسال (C37.94).
تعويض تيار الشحن:تعوض الخوارزميات المتقدمة تيار الشحن السعوي للكابلات الطويلة، مما يمنع التعثرات غير الضرورية.
التحقق من التزامن وإعادة الغلق التلقائي:يتميز بمنطق مدمج لإعادة الغلق التلقائي متعدد اللقطات والتحقق من التزامن لاستعادة الطاقة بأمان بعد الأعطال العابرة.
أداء عالٍ:أوقات تشغيل فرعية للدورة (عادةً <1.5 دورة) تقلل من إجهاد النظام وتلف المعدات أثناء الأعطال.
