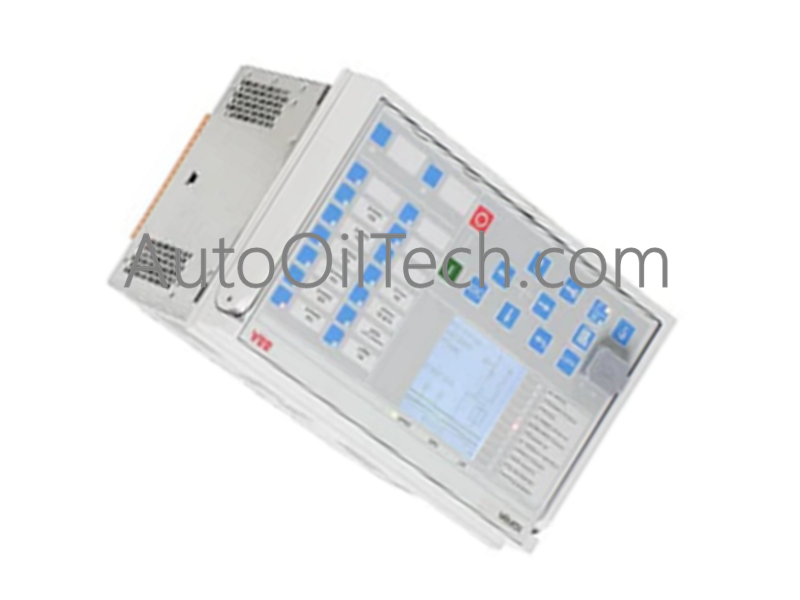

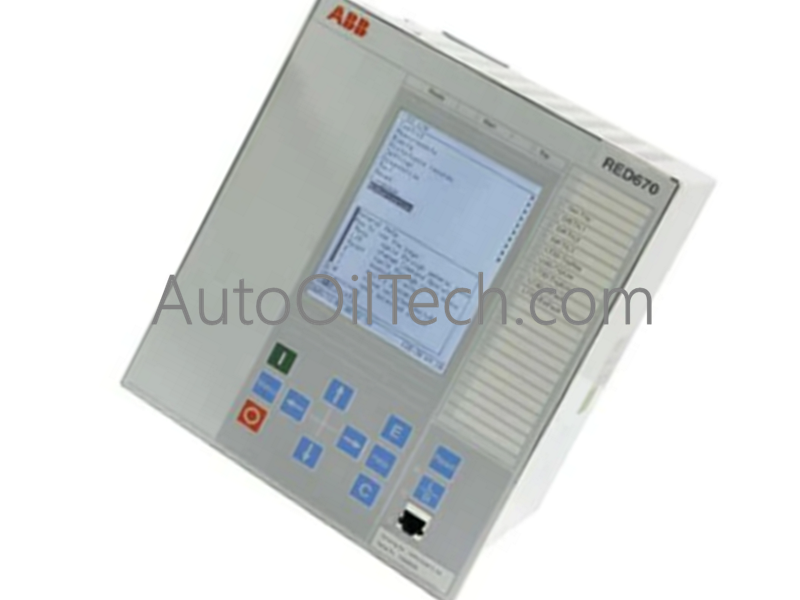

يُعد الجهاز الإلكتروني الذكي المتقدم (IED)RED670 (1MRK004810-AB)جزءًا من سلسلة ABB Relion 670، وهو مُحسَّن خصيصًا لحماية الخط التفاضلي عالي السرعة. وهو ضرورة ميكانيكية لحماية البنية التحتية الحيوية للنقل والتوزيع من خلال توفير الكشف عن الأعطال المنفصلة الأطوار.
المواصفات الفنية
الشركة المُصنّعة: ABB
الطراز/المعرّف:RED670
رقم القطعة:1MRK004810-AB
سلسلة المنتجات: Relion 670
الوظيفة الأساسية: حماية تفاضلية خطية عالية السرعة ومنفصلة الطور
الحماية الاحتياطية: حماية مسافات بـ 5 مناطق، تيار زائد اتجاهي
حماية أعطال الأرض: حماية أعطال أرضية حساسة (SEF) للكشف عن المقاومة العالية
واجهة الاتصال: دعم IEEE C37.94 (الألياف البصرية) و IEC 61850
تكرار الشبكة: PRP (بروتوكول التكرار المتوازي) و HSR (تكرار سلس عالي التوفر)
التطبيق: خطوط ثنائية الأطراف ومتعددة الأطراف (دعم المحولات داخل المنطقة)
درجة حرارة التشغيل: من -25 درجة مئوية إلى +55 درجة مئوية
الخصائص الوظيفية الرئيسية
حماية تفاضلية عالية السرعة
يستخدمRED670 1MRK004810-ABمبدأ تفاضلي معقد ومنفصل الأطوار. يقوم بمراقبة متجهات التيار باستمرار عند جميع أطراف الخط ويحسب التيار التفاضلي. إذا تجاوز مجموع المتجهات العتبة، يصدر المرحل أمر رحلة. توفر هذه الطريقة انتقائية مطلقة، مما يضمن أن المرحل لا يرحل إلا للأعطال الداخلية بينما يظل مستقرًا تمامًا أثناء الأعطال الخارجية العابرة أو التقلبات الشديدة في الأحمال.
نسخ احتياطي متعدد المناطق متكامل
لضمان بقاء الخط محميًا حتى لو انقطع رابط الاتصال بين الأطراف، يتضمن1MRK004810-ABنظام حماية مسافات متكامل. يوفر ما يصل إلى خمس مناطق حماية مع كشف سريع لانخفاض المعاوقة. بالاقتران مع منطق التيار الزائد الاتجاهي ومنطق أعطال الأرض الحساسة (SEF)، يخلق هذا دفاعًا طبقيًا قادرًا على اكتشاف أعطال الأرض عالية المقاومة التي قد تتجاهلها الحماية القياسية.
جاهزية المحطة الفرعية الرقمية
صُمم هذا الجهاز الإلكتروني الذكي (IED) لشبكة المرافق الحديثة. يدعم أصلاً IEC 61850 الإصدار 1 و 2، مما يسهل الاتصال الأفقي (GOOSE) للتشابك السريع والاتصال الرأسي بـ SCADA. للاتصال بين الخطوط، يستخدم معيار C37.94 عبر الألياف الضوئية، مما يضمن تبادل البيانات بزمن انتقال منخفض ومحصن ضد التداخل الكهرومغناطيسي (EMI) من بيئة الجهد العالي.
