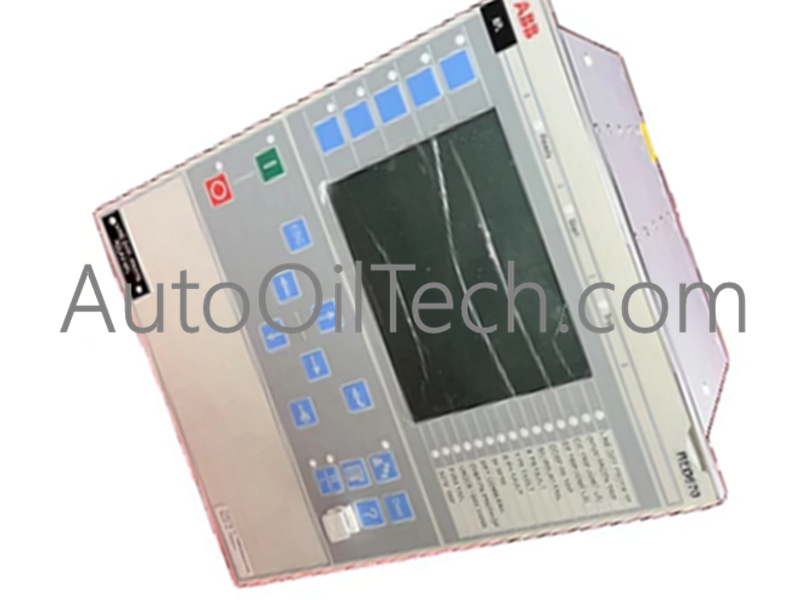

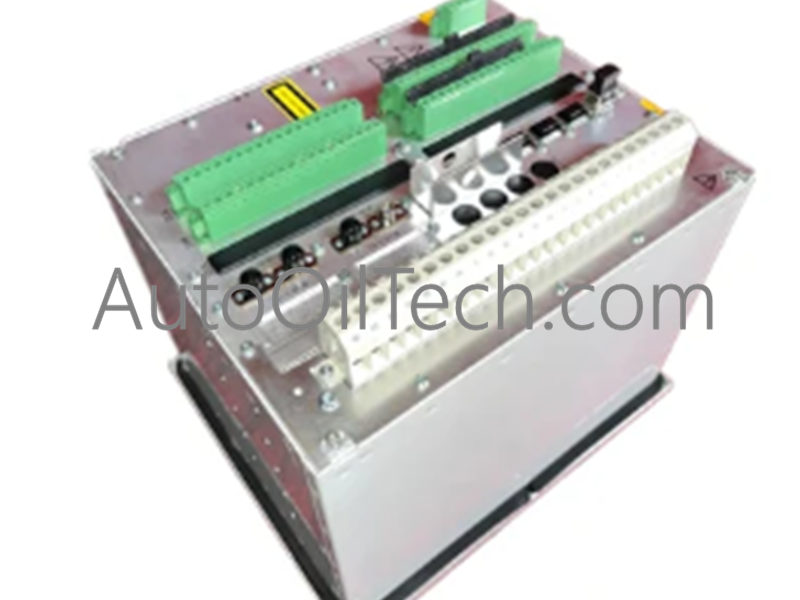

إنABB REC670هو وحدة تحكم خلية (BCU) احترافية تنتمي إلى سلسلة Relion® 670. وهي مصممة للتحكم والحماية والمراقبة الشاملة لأنواع مختلفة من الخلايا ضمن شبكات نقل وتوزيع الطاقة. تم تصميم REC670 لمتطلبات الموثوقية العالية، وهو مناسب لجميع مستويات الجهد، من الجهد المتوسط إلى أعلى مستويات الجهد العالي جدًا (EHV).
بيانات واجهة محول التيار (CT)
تم تصميم REC670 للتوافق مع محولات التيار عالية الدقة لضمان استشعار دقيق وأداء حماية في ظروف التشغيل العادية وفي حالات الأعطال.
تكوين CT 2000/1 أمبير:يستخدم هذا الإعداد لقياسات التيار العالي بنسبة 2000 أمبير ابتدائي إلى 1 أمبير ثانوي. ويتميز بتصنيف دقة Class 5P20 مع حمل 20 فولت أمبير ومقاومة ثانوية 6.2 أوم. يجب أن تبقى مقاومة حلقة الكابل أقل من 0.8 أوم عند 75 درجة مئوية (عادةً أقل من 100 متر من كابل 2.5 مم²).
تكوين CT 100/5 أمبير:يهدف هذا الإعداد إلى قياسات التيار المنخفض بنسبة 100 أمبير ابتدائي إلى 5 أمبير ثانوي. ويتميز بتصنيف دقة Class 5P20 مع حمل 10 فولت أمبير ومقاومة ثانوية 0.26 أوم. يجب أن تبقى مقاومة حلقة الكابل أقل من 0.4 أوم عند 75 درجة مئوية (عادةً أقل من 50 مترًا من كابل 2.5 مم²).
التعامل مع تيار العطل:لكلا نوعي CT، تم تصنيف الوحدة للتعامل مع تيار عطل أقصى يبلغ 40 كيلو أمبير، ويحدده القدرة المقدرة للمفتاح على تحمل الأعطال.
سلامة القياس:يتم تحديد مقاومة حلقة الكابل بدقة لتقليل انخفاضات الجهد ومنع تشبع CT، مما يضمن أن تتلقى IED تمثيلًا حقيقيًا للتيار الأساسي أثناء الأعطال.
أبرز التطبيقات والهندسة
التحكم الشامل بالمفاتيح الكهربائية:يدعم جميع ترتيبات قضبان التوصيل الشائعة، بما في ذلك قضيب التوصيل المفرد، وقضيب التوصيل المزدوج، وتخطيطات قاطع ونصف.
التشابك والمنطق:يسمح المنطق القابل للبرمجة المتقدم بتخطيطات تشابك معقدة، مما يضمن تنفيذ عمليات التبديل بأمان وصحة.
تيار الأعطال الأرضية العالي:في الحالات التي يتوقع فيها تيارات أعطال أرضية عالية، قد يكون من الضروري استخدام الكابلات ثنائية الاتجاه للحفاظ على دقة القياس.
إدارة تيار تدفق المفاعلات:غالبًا ما يحد تفاعل المفاعل من أقصى تيار للخطأ العابر، حيث تتراوح تيارات التدفق النموذجية حول 800 أمبير.
معايير الاتصالات:متوافق تمامًا مع معايير IEC 61850، مما يتيح التكامل السلس في أنظمة أتمتة المحطات الفرعية عبر رسائل GOOSE و MMS.
