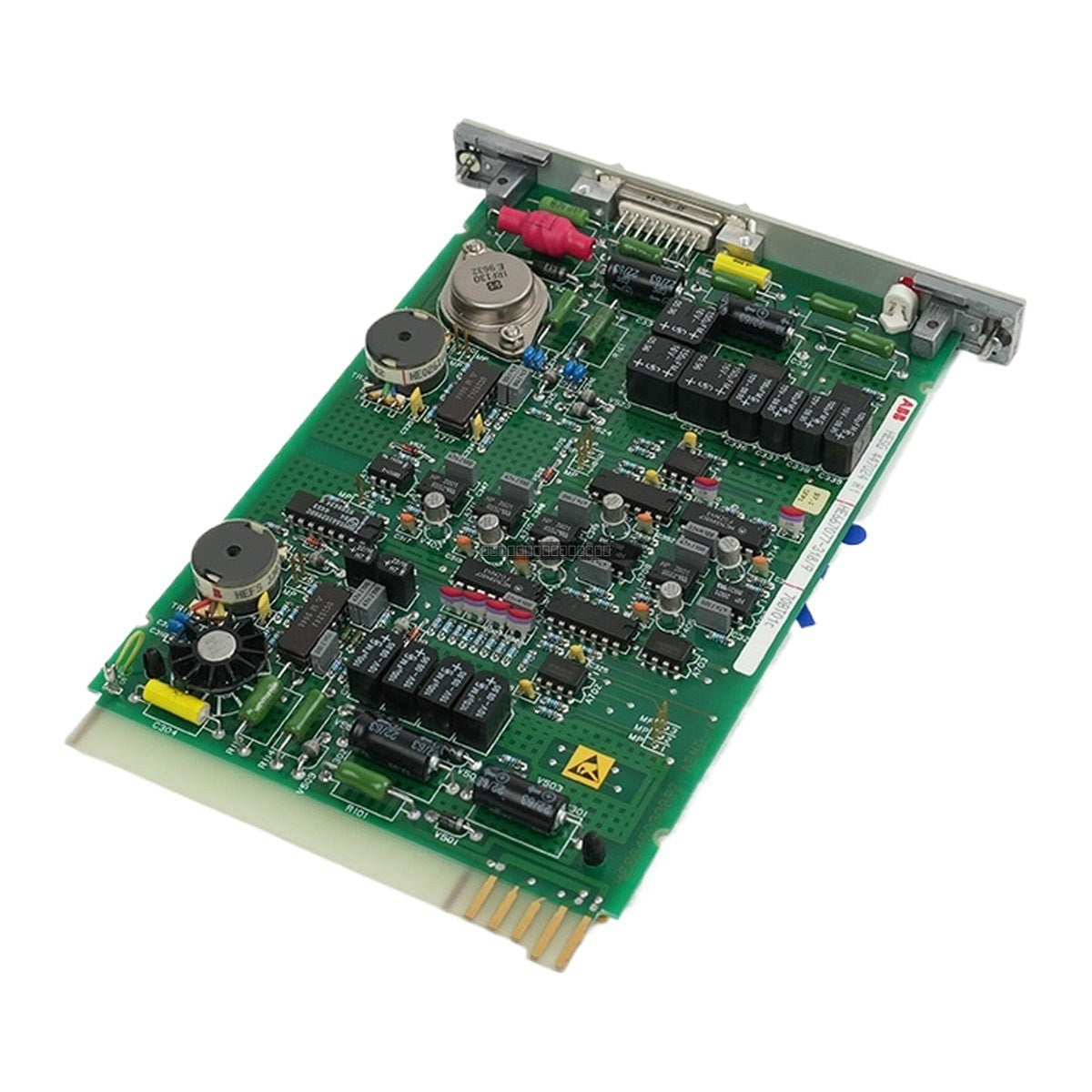

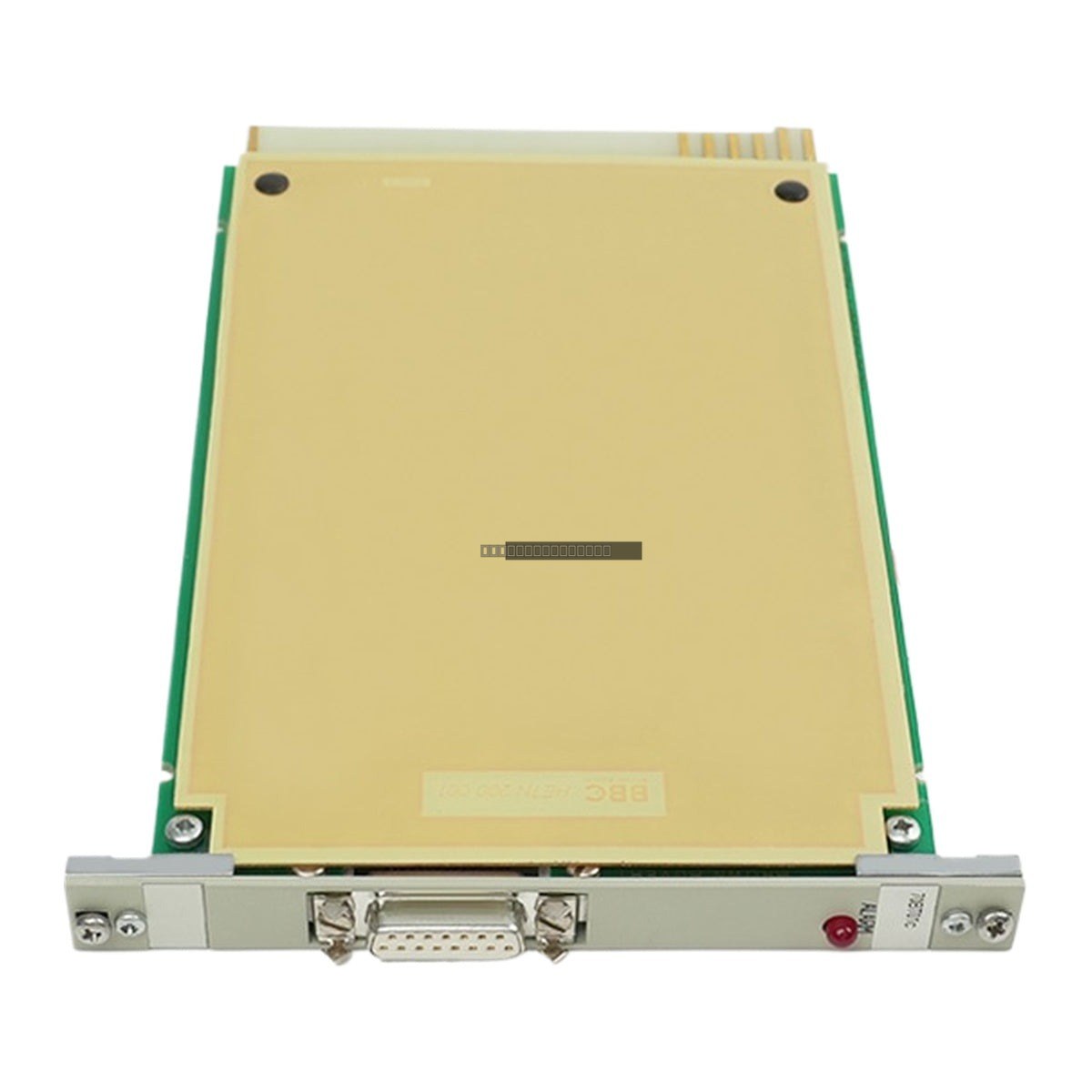

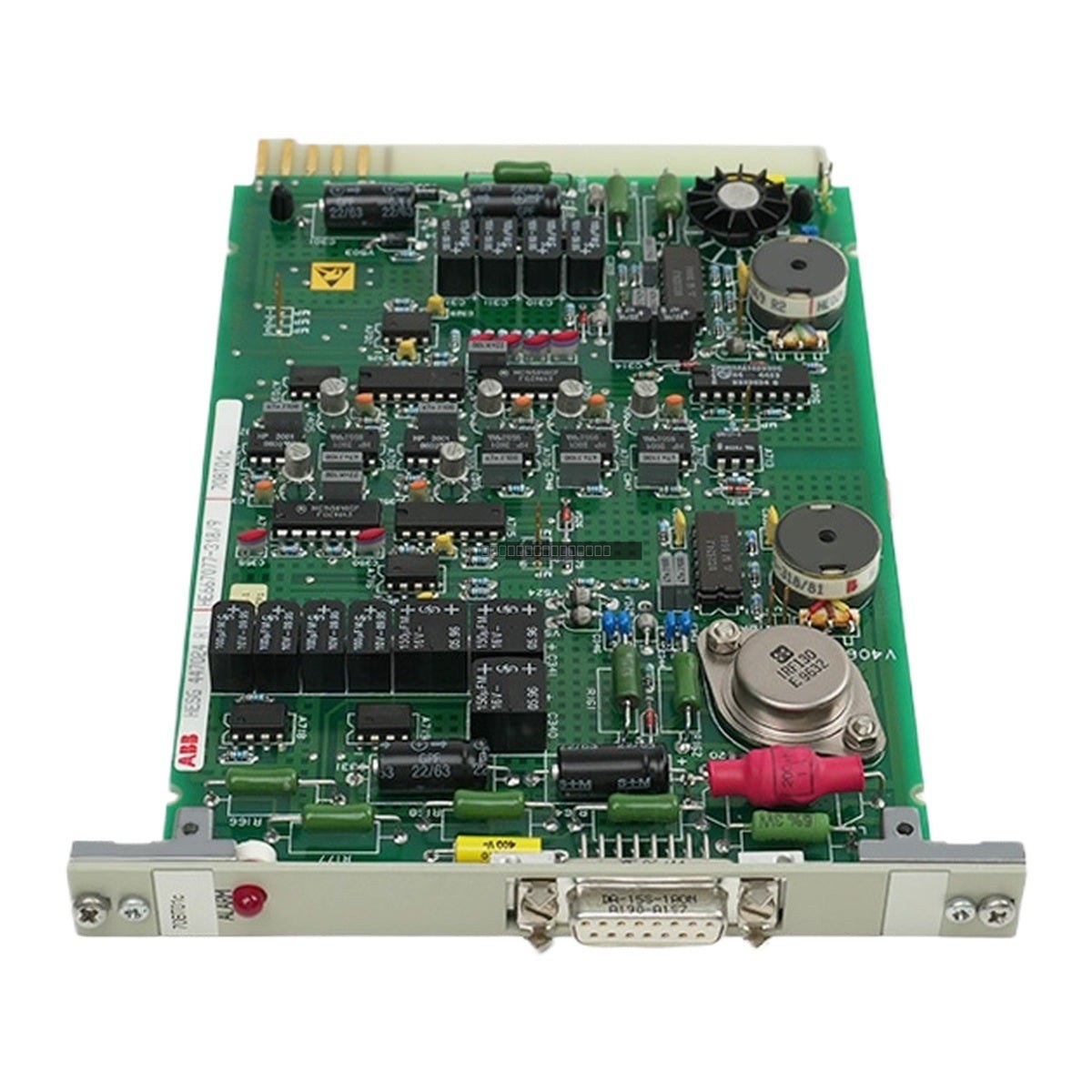

وحدة إرسال ناقل ABB HESG447024R1 HEB67077-31B 70BT01C

الوصف

ABB HESG447024R1 (70BT01C) هي وحدة إرسال ناقل ومضخم عزل عالي الأداء مصممة خصيصًا لنظام التحكم الموزع ABB PROCONTROL P. تعمل هذه الوحدة كواجهة حاسمة بين نظام التحكم PROCONTROL الرئيسي ونظام الحماية PROCONTROL-PS، مما يتيح التكامل السلس لإشارات الحماية في بنية ناقل P.

الميزات

• تكامل النظام: يسهل الاتصال بين أنظمة الحماية PROCONTROL-PS وناقل PROCONTROL P الرئيسي.
• العزل الكلفاني: يوفر عزلًا بقوة 1500 فولت تيار مستمر لضمان السلامة الكهربائية وتقليل تداخل حلقات التأريض بين قطاعات النظام المتباينة.
• معالجة الإشارة: يدعم ما يصل إلى 32 إشارة إدخال ثنائية أو تناظرية، وتحويلها إلى 32 إشارة ناقل PROCONTROL P متوافقة.
• التكوين: يتم تكوينه عبر نظام عرض بيانات العملية (PDDS) مع تخزين غير متطاير في ذاكرة EEPROM المدمجة.
• اتصال عالي السرعة: يدعم الاتصال الحافلي البعيد المحدد مسبقًا لتوفير إشارة العملية في الوقت الفعلي.
• التكرار: مصمم لدعم بنيات الاتصال المتكررة لتعزيز موثوقية النظام.

التطبيقات

تستخدم هذه الوحدة على نطاق واسع في بيئات الأتمتة الصناعية واسعة النطاق، بما في ذلك:

• توليد الطاقة: محطات الطاقة الحرارية والمائية والنووية للتحكم في التوربينات وحمايتها.
• صناعة المعادن: أتمتة الأفران العالية ومراقبة خطوط درفلة الصلب.
• البتروكيماويات: مراقبة العمليات في تكرير النفط والإنتاج الكيميائي.
• التصنيع: مراقبة أنظمة النقل والتحكم في آلات الطحن في مصانع الأسمنت والورق.

المواصفات الفنية

إرشادات التركيب

• السلامة أولاً: افصل دائمًا الطاقة عن الحامل قبل إدخال الوحدة أو إزالتها لمنع التلف الكهربائي.
• المناولة: تحتوي هذه الوحدة على مكونات إلكترونية حساسة؛ استخدم حماية ESD (التفريغ الكهروستاتيكي) المناسبة أثناء المناولة.
• التركيب: تأكد من تثبيت الوحدة بإحكام في فتحة حامل PROCONTROL P المخصصة للحفاظ على الاتصال الصحيح باللوحة الخلفية للناقل.
• البيئة: قم بالتركيب في بيئة نظيفة وجافة ضمن نطاق درجة الحرارة المحدد. تأكد من التهوية الكافية لمنع تراكم الحرارة.
• الأسلاك: استخدم الكابلات المحمية لإدخال الإشارة لتقليل تداخل EMI/RFI. تأكد من التأريض الصحيح لأغطية الكابلات عند نقاط التوصيل المحددة.

الأسئلة الشائعة

ما هي الوظيفة الأساسية لـ HESG447024R1؟

يعمل HESG447024R1 كجهاز إرسال ناقل ومضخم عزل، يربط بين نظام الحماية PROCONTROL-PS ونظام ناقل PROCONTROL P الرئيسي.

كيف يتم تكوين الوحدة؟

يتم التكوين باستخدام نظام عرض بيانات العملية (PDDS) من ABB. يقوم المستخدمون بتحميل قوائم التوصيل والقيم القصوى في ذاكرة الوصول العشوائي للوحدة، والتي يمكن بعد ذلك حفظها في ذاكرة EEPROM المدمجة غير المتطايرة.

هل تدعم هذه الوحدة الأنظمة المتكررة؟

نعم، تم تصميم الوحدة لتكون متوافقة مع بنيات الاتصال المتكررة، مما يساعد على منع الأعطال على مستوى النظام في حالة حدوث عطل في وحدة واحدة.
