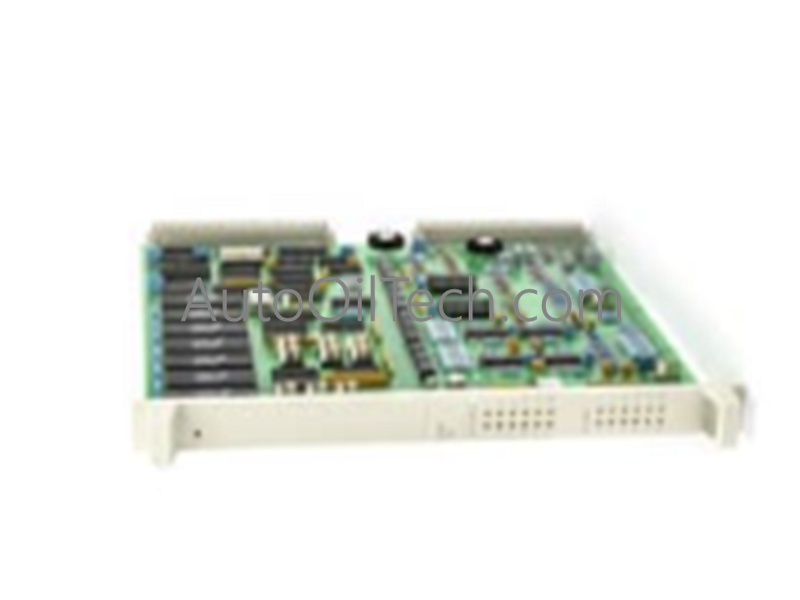

وحدة المعالجة المركزية ABB PM510V16

في الأوراق المالية!

Part Number: PM510V16
Brand: ABB
Type: وحدة المعالجة المركزية
Dimensions: 116 × 2.5 × 2 سم
Country of Origin: الولايات المتحدة الأمريكية
Barcode: 8537101190

Additional Specifications

Color / Pattern	Gray White Silver Black Blue Green
Power Source	DC-powered Mechanical
Communication Protocols	Ethernet Modbus Profibus
Controller Design	Compact Modular

Tags: ABB , Central Unit Processor Module

وصف المنتج

تم تكوين وحدة المعالجة ABB PM510V16 (وحدة المعالجة PM510V16) للحساب عالي السرعة وتخصيص الذاكرة ضمن بنيات التحكم الموزعة المعيارية، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. يدير هذا الجهاز الأساسي للمعالجة، الذي يدير منطق التطبيق تحت رقم الجزء 3BSE008258R1، تكوين ذاكرة بسعة 16 ميجابايت مدفوعًا بوحدتي ذاكرة SIMM للتعامل مع متغيرات النظام في الوقت الفعلي عبر مسارات الأتمتة الصناعية.

مواصفات الجهاز

المعلمة	المواصفات
النموذج	PM510V16
العلامة التجارية	ABB
بلد المنشأ	السويد (SE)
الوزن	0.875 كجم
الأبعاد (العرض × الارتفاع × العمق)	261 مم × 22.5 مم × 477 مم
درجة حرارة التشغيل	نطاق درجة الحرارة المحيطة الصناعية القياسية للمصنع
استهلاك الطاقة	سحب طاقة لوحة التوصيل الخلفية DC بمستوى منطقي
نوع المنتج	وحدة مركزية
رقم الجزء البديل	EXC3BSE008258R1
سعة الذاكرة الافتراضية	16 ميجابايت (عبر وحدتي SIMM 3BSC120004E6)
مرونة الأجهزة	يمكن تهيئتها في الميدان لتصبح 8 ميجابايت عبر مفاتيح SIMM الذاكرة
البديل البحري	وحدة PM510MV16 المطلية والمصنفة بحريًا (3BSE016240R1)
رمز HS	85389091
حالة RoHS	متوافق مع توجيه الاتحاد الأوروبي 2011/65/EU
فئة WEEE	5. معدات صغيرة (لا يوجد بعد خارجي يتجاوز 50 سم)
توفير البطارية	0 بطاريات

توافق الفيرموير المخصص للتحكم الصناعي والمحركات

يدير PM510V16 مهام التطبيقات المتغيرة ومزامنة سجلات قاعدة البيانات مباشرة عبر لوحة توزيع النظام الخلفية. لتصفية معادلات العمليات المتعددة الحلقات ومصفوفات تحليل الاتصالات دون تضخم وقت الدورة، تقوم نواة المعالج الداخلية بتحسين سرعة الاتصال عبر اللوحة الخلفية عبر الكتل البينية المجاورة. يمنع هذا التحسين الزمني تصادم حزم البيانات أثناء إطارات التتبع عالية الكثافة، مما يدعم بشكل مباشر استقرار الحلقة المستمر ويزيد من خيارات قياس كثافة الإدخال/الإخراج المعيارية عبر الرف. إذا تطلبت قيود الذاكرة كتلة 8 ميجابايت مصغرة، فإن تعديل المفاتيح المدمجة على وحدات SIMM 3BSC120004E6 يعيد تعيين مساحة العنوان المادية دون كسر التنفيذ الأساسي. نظرًا لأن الجهاز يفرض خرائط مزامنة صارمة، فإن التجميع يحافظ على التوافق الكامل للفيرموير مع خوادم الهندسة الأولية، مما يضمن أن كتل منطق المستخدم وتكوينات الشبكة تنتقل عبر خطوط الناقل دون التسبب في تشويش نقل الإشارة أو مهلات الاتصال.

الأسئلة الشائعة

س: كيف يتم تعديل سعة الذاكرة الفعلية على PM510V16 من 16 ميجابايت إلى 8 ميجابايت؟

ج: تحتوي اللوحة على وحدتي ذاكرة SIMM من نوع 3BSC120004E6. لتصغير سعة الذاكرة إلى 8 ميجابايت، يجب على الفنيين الميدانيين تعديل مفاتيح DIP الموجودة على اللوحة مباشرة على أجسام بطاقات SIMM قبل تركيب المعالج الرئيسي في الرف الفرعي.

س: ما هو البديل البيئي الموجود إذا كانت PM510V16 القياسية تواجه بيئات عالية الرطوبة أو مالحة؟

ج: للتطبيقات البحرية أو ذات الملوحة العالية، يجب استبدال اللوحة القياسية بنسخة PM510MV16 (رقم الجزء 3BSE016240R1). يتميز هذا الإصدار البديل بطلاء واقٍ خاص ويحمل شهادة تصنيف بحري.
