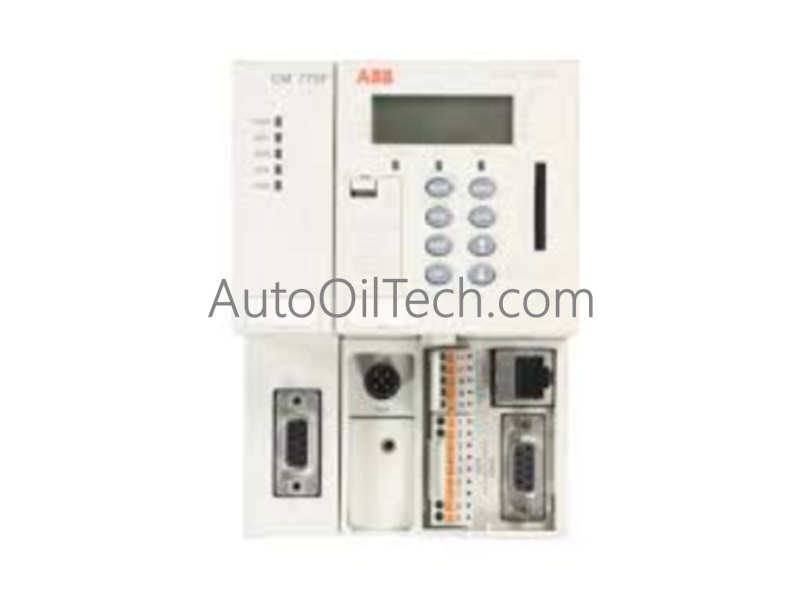

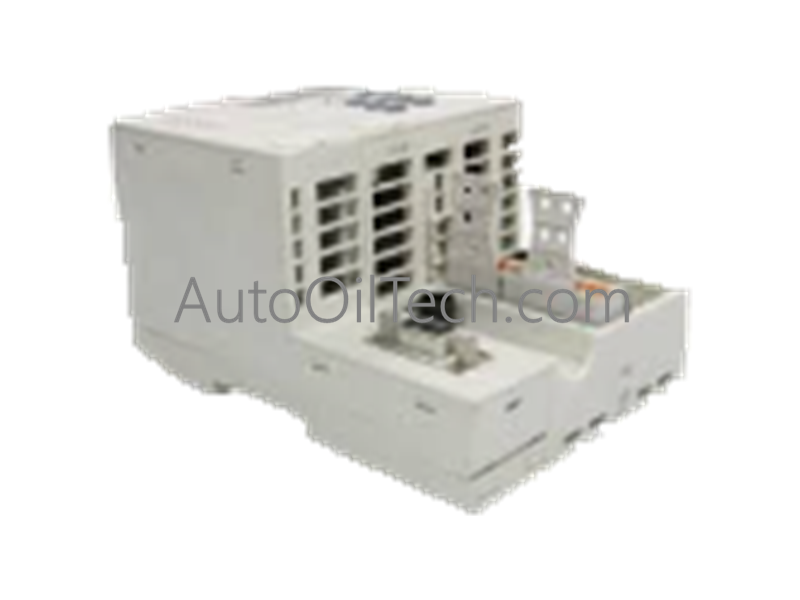

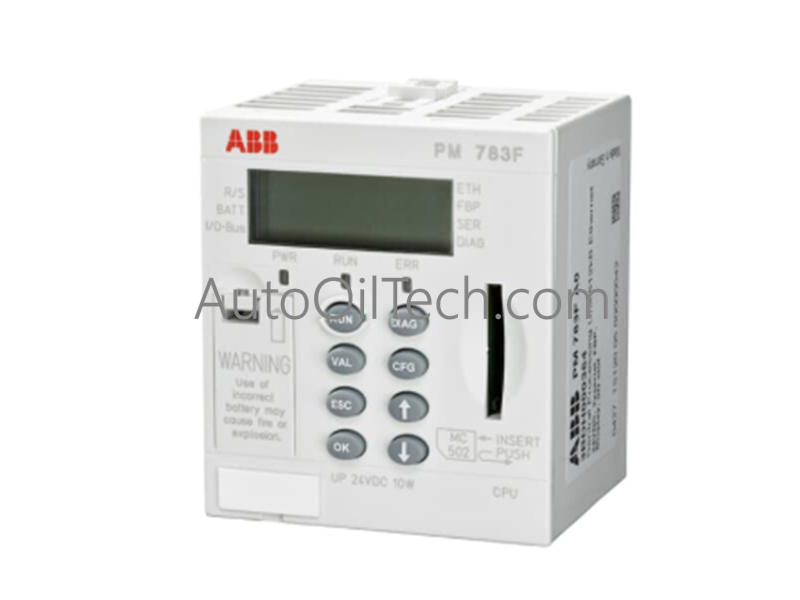

يعمل ABB PM 783F، والمصنف أيضًا كوحدة مركزية PM 783F، كمكون مادي مخصص لجدولة المهام في الوقت الفعلي والتنفيذ الحتمي للعمليات ضمن أطر الأتمتة المعيارية. تحت رقم المقال 3BDH000364R0005، يقوم معالج الأجهزة هذا ذو 96 ميجاهرتز بتنسيق منطق الأتمتة منخفض المستوى عبر بنيات الأنظمة غير الزائدة عن الحاجة، وينفذ ما يصل إلى 9 مهام متزامنة مع إدارة ترجمة بيانات المجال عبر طبقات المنطق المحلية.
مواصفات الجهاز
المعلمة
المواصفات
النموذج
PM 783F
العلامة التجارية
ABB
المنشأ
موقع أوروبي قياسي للمصنع
الوزن
0.4 كجم (شامل القاعدة)
الأبعاد (العرض × الارتفاع × العمق)
67.5 مم × 76 مم × 54 مم
درجة حرارة التشغيل
نافذة بيئية صناعية قياسية للمصنع
مزود الطاقة
24 فولت تيار مستمر
استهلاك الطاقة
24 واط عادةً / كحد أقصى
تبديد الطاقة
10 واط
رقم المقال
3BDH000364R0005
نمط المعالج
PowerQUICC
تردد الساعة
96 ميجاهرتز
سرعة تنفيذ العمليات المنطقية
0.71 مللي ثانية لكل 1000 عملية
سعة الذاكرة المدمجة
10 ميجابايت إجمالاً / 2 ميجابايت ذاكرة وصول عشوائي لتطبيق المستخدم
التحكم الصناعي ومقاييس كثافة الإدخال/الإخراج المخصصة للمحركات
يدير PM 783F مصفوفات التنفيذ الحتمية وتوجيه حزم بيانات الشبكة مباشرةً عبر لوحة توزيع النظام. لحل العمليات المنطقية ضمن نافذة مستقرة تبلغ 0.71 مللي ثانية لكل 1000 تعليمة دون تأخير في العملية، تعمل نواة معالج PowerQUICC الداخلية على تحسين سرعة اتصال ناقل اللوحة الخلفية عبر فتحات الأطراف المجاورة. يمنع حلقة التحليل السريع هذه تشويش الساعة ويمنع تصادم الإطارات أثناء دورات استقصاء الإيثرنت المتزامنة، مما يدعم بشكل مباشر دقة التوقيت المحلي ويزيد من خيارات مقياس كثافة الإدخال/الإخراج المعيارية عبر تكوينات الرفوف الفرعية المدمجة. نظرًا لأن التجميع يزامن سجلات بياناته في خريطة ذاكرة منظمة، يحافظ الجهاز على توافق مطلق للفلاش البرمجي مع مضيفي الهندسة الأولية، مما يضمن أن هياكل المنطق المترجمة وبروتوكولات الاتصال ومتغيرات مزامنة الساعة يتم تنزيلها عبر خطوط الناقل دون التسبب في ضوضاء نقل الإشارة أو مهلات الاتصال.
