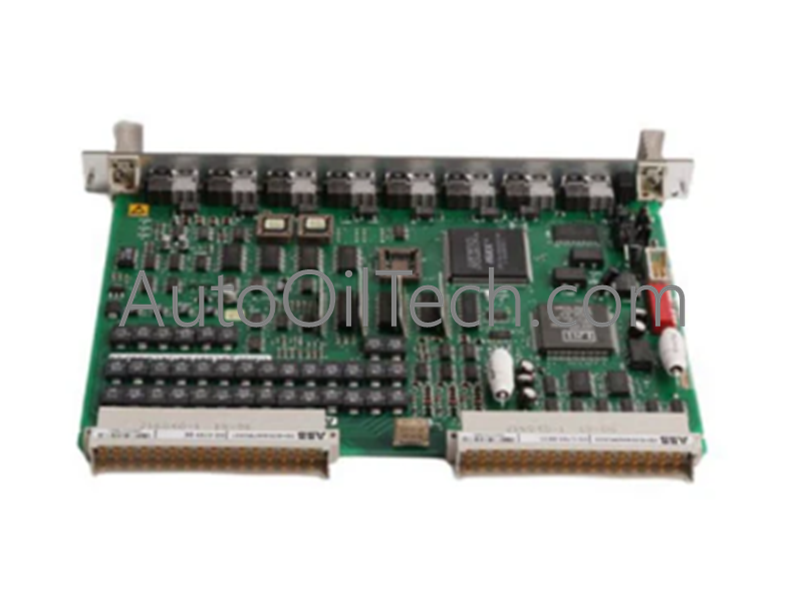

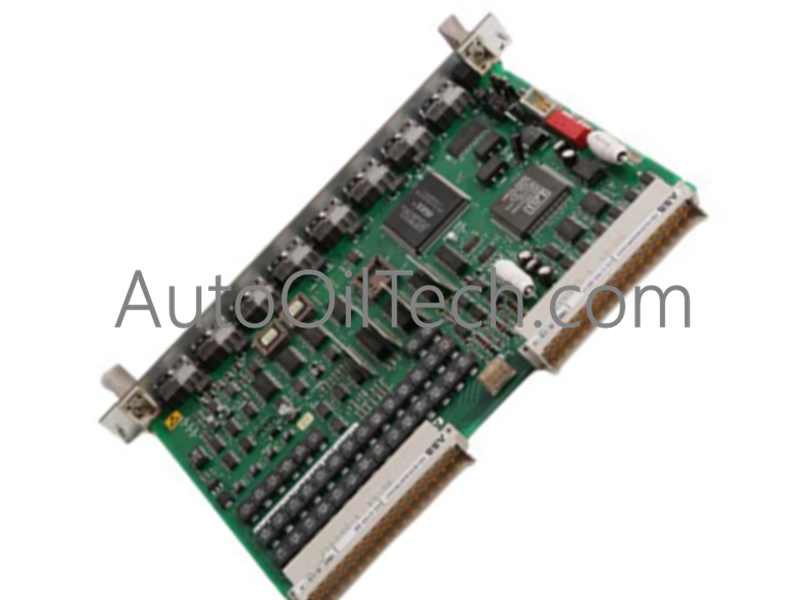

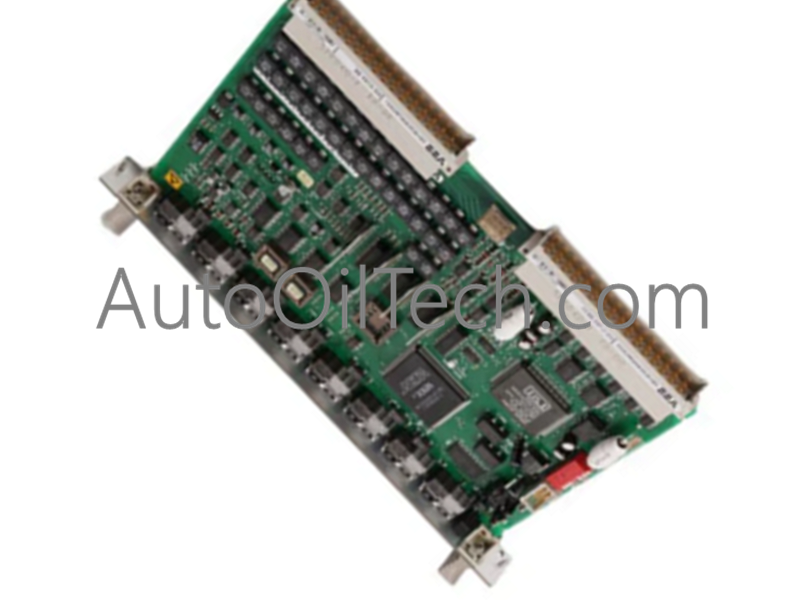

ABB PCD235A101 3BHE032025R0101 وحدة تحكم

نظرة عامة فنية

إن ABB PCD235A101 (3BHE032025R0101) هي وحدة معالجة وتحكم متخصصة ضمن سلسلة الإثارة Unitrol. تعمل كمنظم جهد أوتوماتيكي (AVR) عالي الدقة، مصمم لإدارة تيار الإثارة للمولدات المتزامنة.

المواصفات الفنية التفصيلية

تم تصميم PCD235A101 وفقًا لمعايير الأداء الصناعي التالية:

• رقم الجزء: 3BHE032025R0101

• تسمية النوع: PCD235A101

• جهد الإدخال: 24 فولت إلى 250 فولت تيار مستمر (يدعم مجموعة واسعة من معايير الطاقة المساعدة)

• تيار الخرج: 4 أمبير إلى 20 أمبير (قابل للتكوين لمتطلبات الإثارة المختلفة)

• دقة القياس: دقة عالية ±0.5%

• الأبعاد: 15.0 بوصة × 6.0 بوصة × 3.0 بوصة (38.1 سم × 15.2 سم × 7.6 سم)

• الوزن: حوالي 1.5 كجم

• ميزات التحكم: حماية من الحمل الزائد، حماية من الدائرة القصيرة، ومنطق قابل للبرمجة

• السلسلة: سلسلة ABB Unitrol

الميزات الأساسية والفوائد التشغيلية

• التحكم الخوارزمي المتقدم: يستخدم معالجة عالية السرعة للتخلص من انخفاض الجهد أو ارتفاعه، مما يحمي المولد والمعدات الصناعية النهائية.

• مدخل تيار مستمر عالمي: نطاق إدخال التيار المستمر الواسع من 24 إلى 250 فولت يسمح بتغذية الوحدة مباشرة من حافلات التيار المستمر المختلفة للمحطات الفرعية دون الحاجة إلى محولات خارجية.

• حماية مدمجة: تمنع الضمانات المدمجة التلف الناتج عن الأعطال الكهربائية، مما يضمن طول عمر ملف دوار المولد وأجهزة التحكم نفسها.

• مرونة قابلة للبرمجة: يتيح تضمين المنطق القابل للبرمجة للمهندسين تكييف منحنيات الإثارة ومنطق التشابك لتلبية متطلبات كود الشبكة المحددة.

• كفاءة عالية: مُحسّن لاستهلاك منخفض للطاقة وتبديد حرارة عالٍ، مما يتيح التشغيل الموثوق به في خزانات التحكم الكثيفة.
