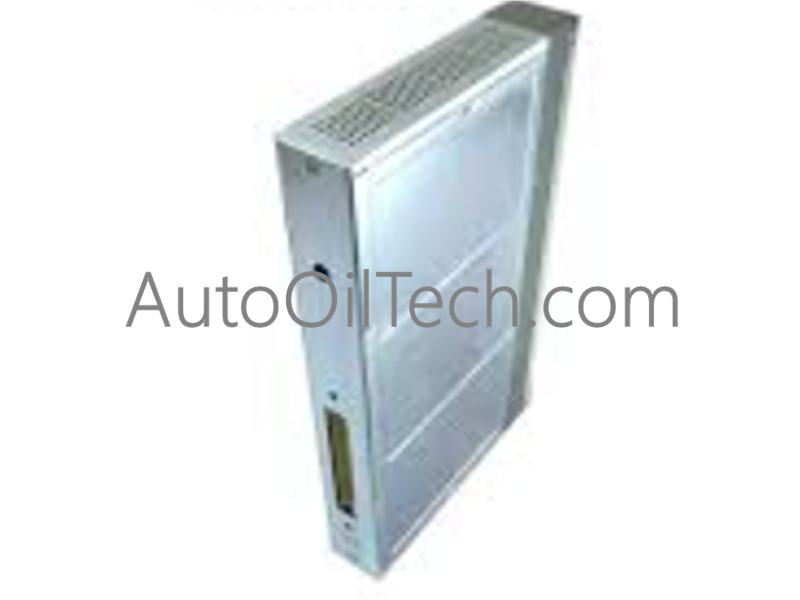

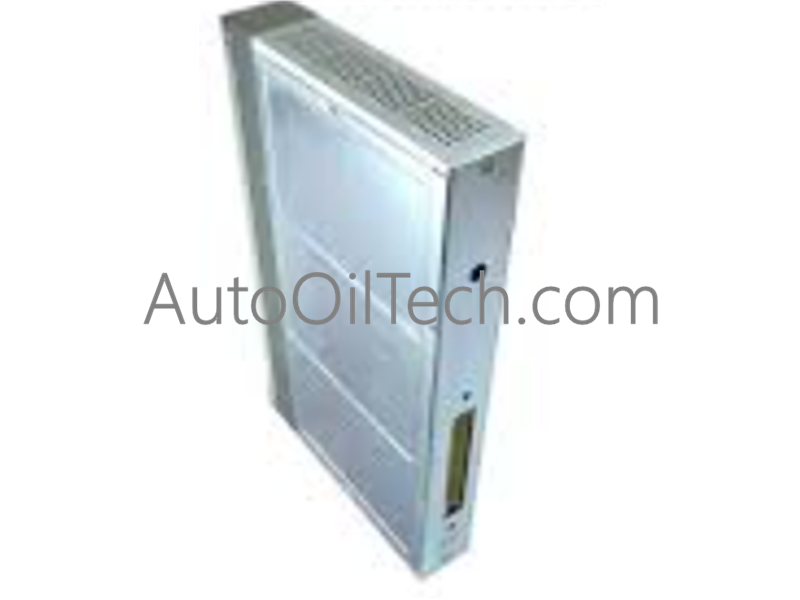

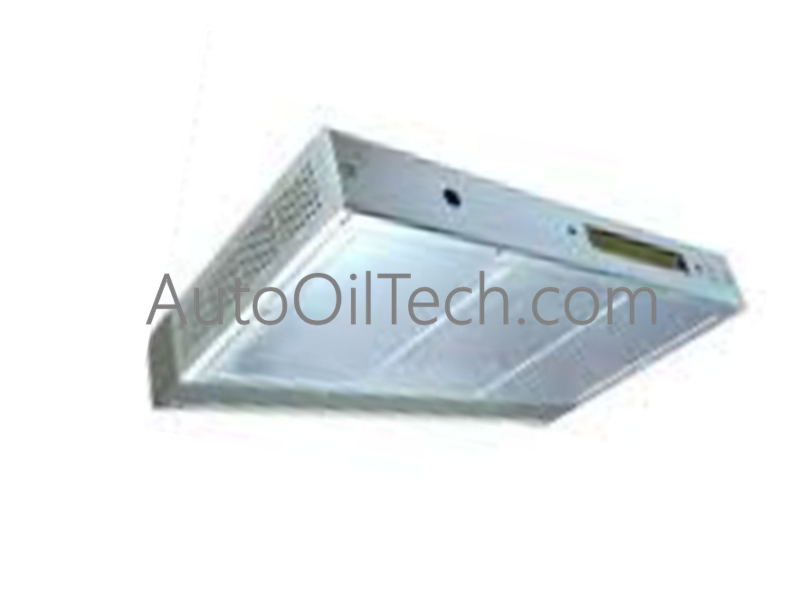

تم تصميم ABB G4AA HENF209644R5 (لوحة تحكم G4AA) لحقن الحامل عالي التردد في أطر الاتصالات السلكية واللاسلكية للمرافق، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تعمل لوحة التحكم هذه ضمن نظام ABB ETL600 الرقمي للناقل الكهربائي (الإصدار 1.0) تحت رقم الجزء HENF209644R5، وتضم مجموعة الأجهزة هذه مودم MOD600 DPLC متكامل، ومعالج إشارة رقمي (DSP) مخصص، وواجهة بين الإنسان والآلة (HMI) لتنفيذ تحويل الإشارة من التردد المنخفض (LF) إلى التردد اللاسلكي (RF) عبر خطوط نقل الطاقة الكهربائية عالية الجهد.
مواصفات الأجهزة
المعلمة
المواصفات
الموديل
G4AA HENF209644R5
العلامة التجارية
ABB
الأصل
سويسرا
الوزن
0.75 كجم
الأبعاد
13.2 سم × 5.3 سم × 6.5 سم
درجة حرارة التشغيل
-20 إلى +70 درجة مئوية (-4 إلى +158 درجة فهرنهايت)
تحمل الرطوبة
تصل إلى 95 %، بدون تكثف
استهلاك الطاقة
سحب ناقل منطقي يعمل بالتيار المستمر
نوع المنتج
لوحة تحكم
منصة النظام
نظام ABB ETL600 الرقمي للناقل الكهربائي (الإصدار 1.0)
المكونات الفرعية الأساسية
مودم MOD600 DPLC، معالج الإشارة الرقمية (DSP)، منفذ HMI
جاهز (أخضر)، P4LT (إنذار أجهزة أحمر)، SYS (إنذار نظام أحمر)
شبكات الاتصالات الحتمية للتحكم الصناعي ومحركات الأقراص
ينسق G4AA حلقات تعديل النطاق الضيق عبر هيكل توزيع النظام. لتنفيذ متجهات معالجة الإشارة الرقمية وتصفية النطاق الأساسي دون تضارب البيانات أو انحراف الإطارات، يطابق معالج الإشارة الرقمية المدمج معلمات الإرسال لتحسين سرعة اتصال ناقل اللوحة الخلفية عبر فتحات الرف الفرعية النشطة. يحافظ هذا التنفيذ المتزامن للبيانات على معدلات بت ثابتة تتراوح بين 50 و9,600 بت في الثانية، ويدعم تتبع البيانات متعدد القنوات وتوسيع خيارات قياس كثافة الإدخال/الإخراج المعيارية ضمن روابط شبكة المحطات الفرعية المتخصصة. نظرًا لأن مكون مودم MOD600 المدمج يدير طبقات التحويل الخاصة به عبر دوائر الحالة الصلبة المخصصة، فإن اللوحة تحافظ على توافق كامل للفلاش الثابت مع منصة وحدة التحكم المركزية ETL600، مما يسمح بتحديث ملفات التكوين المحلية وأوامر الطوابع الزمنية دون التسبب في تشويش نقل الإشارة أو مهلات الاتصال.
