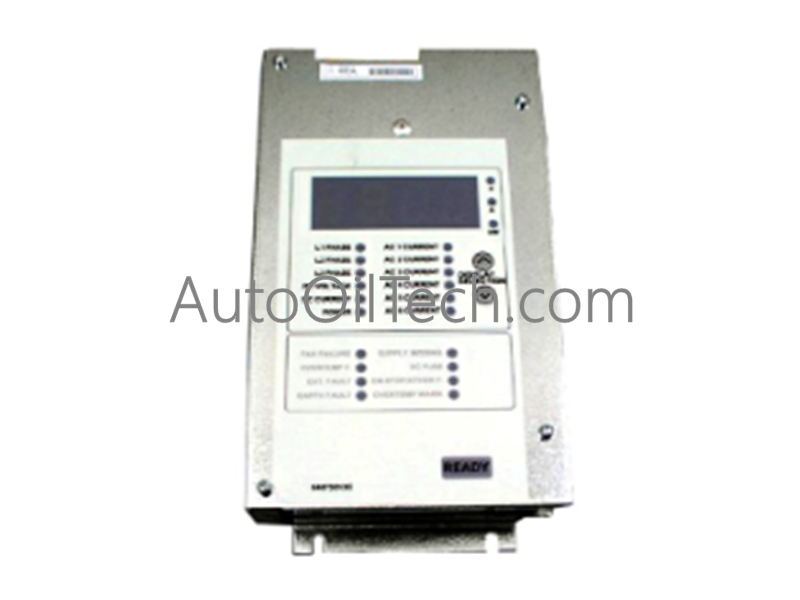

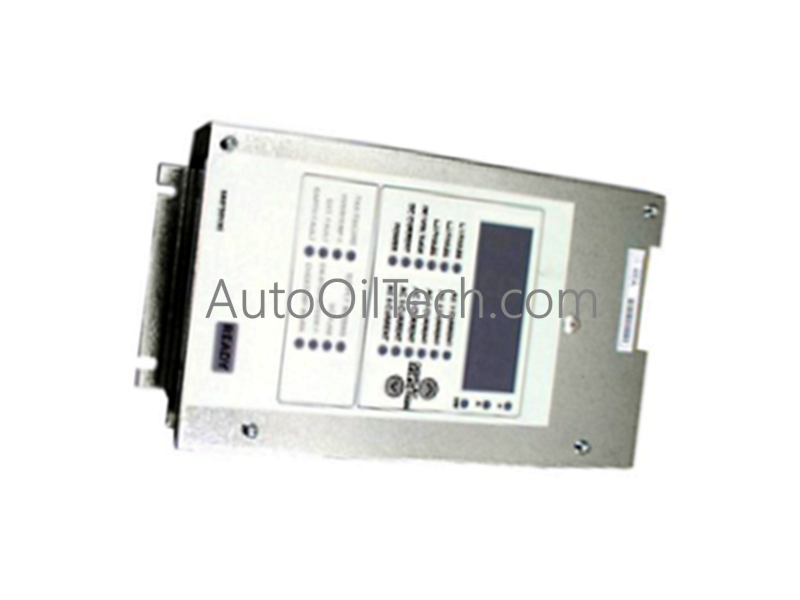

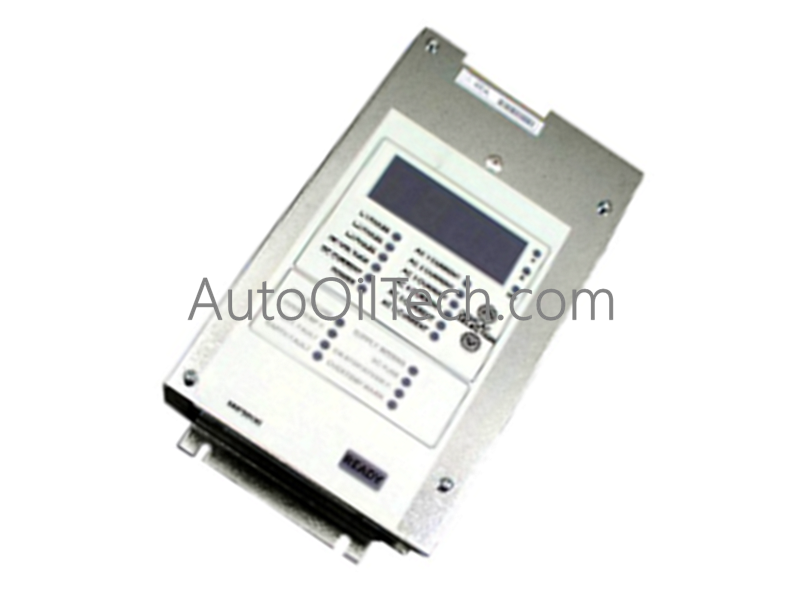

تعمل وحدة ABB 68300746 (المعينة باسم DSSB-01C أو DSSB 145 ملف تعريف الجهاز) كلوحة تحكم رئيسية ووحدة واجهة مستخدم لوحدات إمداد الصمام الثنائي (DSU) ضمن أنظمة التشغيل المتغيرة التردد عالية الطاقة، مثل ABB ACS 600 MultiDrive وسلسلة ACS/ACC 607. تقع وحدة التحكم هذه خارج وحدات الطاقة الأساسية، وتتولى معالجة تنسيق الإشارة المحلية وتوجيه المنطق وإدارة الاتصال بين معلمات الإمداد الواردة وطبقات المعالجة الشاملة للمحرك.
مواصفات الجهاز
المعلمة
المواصفة
رقم القطعة
68300746 / 48980001-AA
تسمية الطراز
DSSB-01C / DSSB 145
الشركة المصنعة
ABB
الوظيفة الأساسية
لوحة التحكم الرئيسية لوحدة إمداد الصمام الثنائي (DSU)
الوزن الصافي
1.8 كجم (3.97 أرطال)
وزن الشحن
2.5 كجم (5.51 أرطال)
الأبعاد
حوالي 50.6 سم × 22.6 سم × 5.6 سم
المدخلات التشغيلية
هيكل 16 قناة؛ إشارة من 0 إلى 24 فولت تيار مستمر
دقة الدقة
مسار تحويل تناظري إلى رقمي 12 بت
دقة المعالجة
$\pm 0.1\%$ تتبع التسامح الداخلي
الحدود البيئية
التشغيل: -10 درجة مئوية إلى +60 درجة مئوية | التخزين: -40 درجة مئوية إلى +85 درجة مئوية
استبدال الأجهزة القديمة
يتجاوز/يستبدل مباشرة رمز الطلب القديم 64703919
تكامل النظام وتدفق الاتصال
تقوم وحدة التحكم 68300746 بمعالجة متغيرات حقل النظام المحلية للحفاظ على تتبع تشخيصي مستمر عبر قسم الطاقة الواردة ثلاثي الأطوار للمحرك. تقوم الوحدة برسم مدخلات مستشعر الحقل المادي، وتتبع تغيرات جهد الخط (تفاوتات انحراف $\pm 10\%$) وترددات الخط التي تتراوح بين 45-65 هرتز.
يتم تغذية الطاقة وتوجيه التأريض الداخلي إلى اللوحة عبر ترتيب كابل شريطي مسطح يمتد من DSMB (لوحة إدارة الإمداد) عبر عقدة اتصال وسيطة DSCP. يسمح تصميم المعالجة المتوازية هذا للمحرك بحساب خطوات التسارع/التباطؤ الديناميكية، وفرض حدود معدل الحركة، وترجمة بيانات الحقل إلى حزم رقمية قابلة للتنبؤ دون زيادة حمل حلقة التحكم الرئيسية في العاكس.
الأسئلة المتداولة
س: من أين تستمد لوحة التحكم DSSB-01C طاقتها المنطقية التشغيلية؟
ج: لا تتصل اللوحة مباشرة بمصدر التيار المتردد عالي الجهد. تستقبل مصدر الطاقة المنظم والتأريض المنطقي من ناقل كابل شريطي داخلي مرتبط بلوحة DSMB عبر لوحة واجهة DSCP.
س: ماذا يحدث لخط المحرك إذا تعرضت لوحة 68300746 لانقطاع طاقة عبر الإنترنت أو عطل في الاتصال؟
ج: نظرًا لأن اللوحة تتحكم في وحدة إمداد الصمام الثنائي (DSU)، فإن أي انقطاع في الاتصال أو عطل على مستوى اللوحة يقطع على الفور حلقة التعشيق الآمنة. يتسبب هذا في تعثر موصل الخط الرئيسي، وعزل ناقل التيار المستمر بأمان ومنع عدم توازن الطور أو زيادات التيار غير المتحكم فيها.
