إطار معدات الإدخال/الإخراج ABB DSRF182

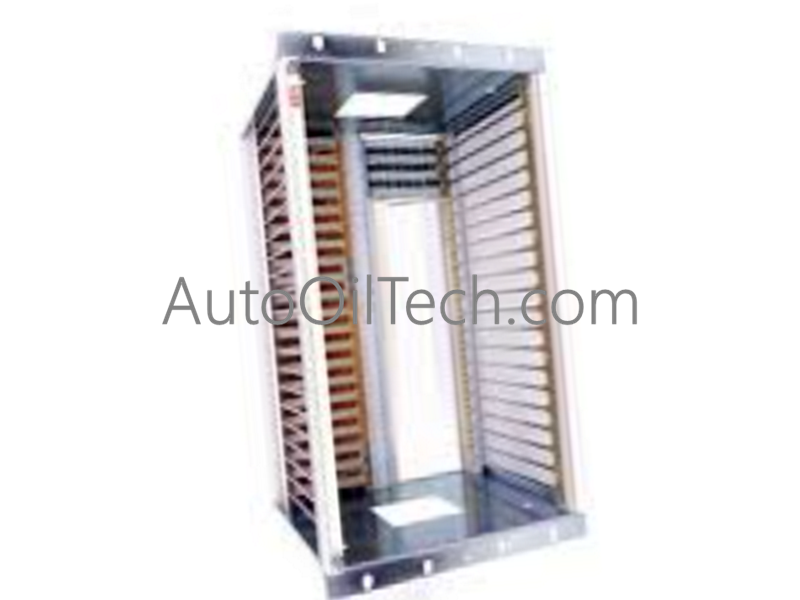

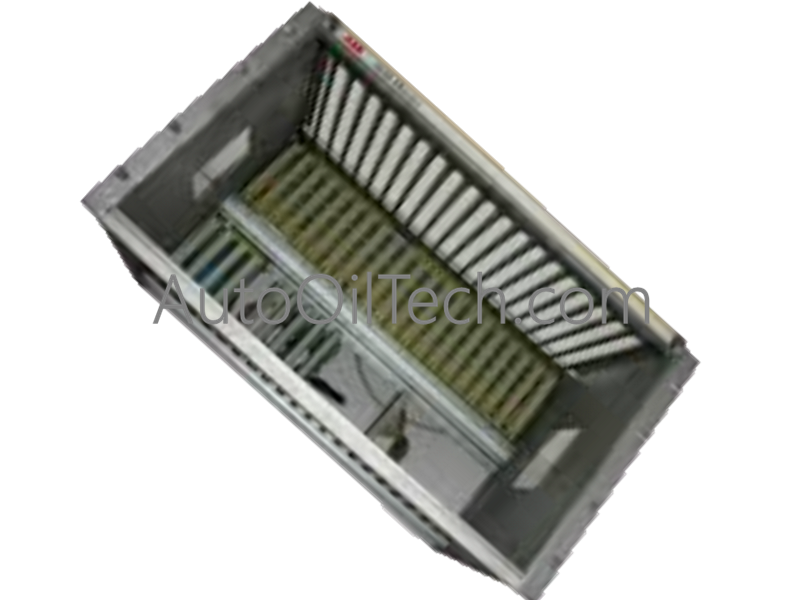

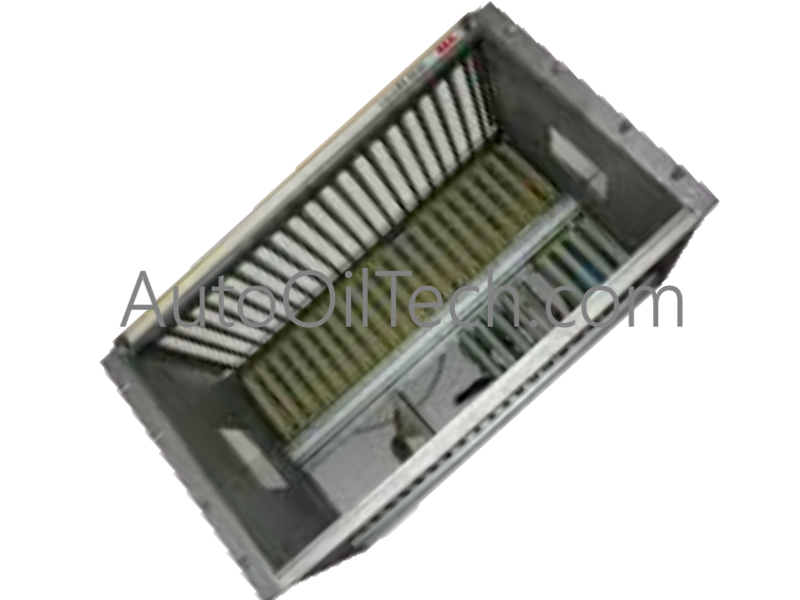

يعمل ABB DSRF 182، والمُدرج أيضًا باسم إطار معدات الإدخال/الإخراج DSRF 182 S100، كعنصر أجهزة مخصص للدعم الهيكلي وتوزيع الإشارات الكهربائية ضمن Advant OCS وهياكل الرف الفرعي للتحكم الصناعي MasterPiece. يعمل تجميع الرف الفرعي هذا على استيعاب وتوصيل وحدات الإدخال/الإخراج من سلسلة S100، مما يوفر إطار تركيب ميكانيكي صلبًا إلى جانب طبقات التتبع المتوازية المدمجة التي تحمل طاقة النظام وإشارات الناقل المحلي عبر شبكة الهيكل.

مواصفات الأجهزة

سرعة الاتصال عبر الناقل الخلفي وتكامل النظام

يحتوي هيكل DSRF 182 على اللوحة الأم المتوازية للناقل الخلفي عالية التحمل اللازمة للحفاظ على مواصفات سرعة الاتصال عبر الناقل الخلفي الخام، مما يمنع ضعف الإشارة أو انعكاسات الخط من إضعاف وحدات المعالجة أثناء حلقات مسح الإدخال/الإخراج المتزامنة. من خلال الحفاظ على مسارات ضيقة ومنخفضة المعاوقة عبر طول اللوحة الأم، تساعد هذه البنية وحدة التحكم المضيفة على تنفيذ إجراءات توسيع كثافة الإدخال/الإخراج بشكل ثابت دون إحداث ارتعاش في الاتصال أو تأخير في الدورة. يتضمن الإطار مسارات أسلاك مخصصة لخطوط الإشراف المتكاملة للرف الفرعي، والتي توجه أخطاء مصدر الطاقة في الوقت الفعلي، وحدود درجة الحرارة، وتنبيهات استمرارية الهيكل مباشرة إلى سجلات وحدة المعالجة المركزية الرئيسية لتأكيد السلامة العامة للنظام.

الأسئلة المتداولة

س: ما هي الوظيفة المميزة التي تؤديها إشارات الإشراف المدمجة داخل إطار معدات DSRF 182؟

ج: تتصل مسارات الإشراف مباشرة بعقد توزيع الطاقة ومراقبة المنطق بالرف الفرعي. إذا انخفضت وحدة إمداد الطاقة المركبة عن عتبة الجهد الخاصة بها أو ارتفعت درجة الحرارة الداخلية للهيكل فوق الحدود الآمنة، فإن هذه المسارات تشير على الفور إلى حلقة المراقبة لمنع إيقاف تشغيل المعالج غير المتوقع.

س: هل يمكن تبديل بطاقات الإدخال/الإخراج الفردية على الساخن داخل الرف الفرعي DSRF 182 بينما يظل النظام الرئيسي يعمل؟

ج: نعم، يدعم تصميم اللوحة الخلفية للإدخال/الإخراج S100 الموجود داخل إطار DSRF 182 عمليات التبديل السريع للوحات الإدخال/الإخراج القياسية، شريطة أن يسمح برنامج تكوين النظام بالفصل الديناميكي. ومع ذلك، يجب عدم التلاعب بوحدة غلاف الإطار نفسها أو فصلها عن روابط إمداد الطاقة الخاصة بها أثناء نشاط حلقة التحكم.
