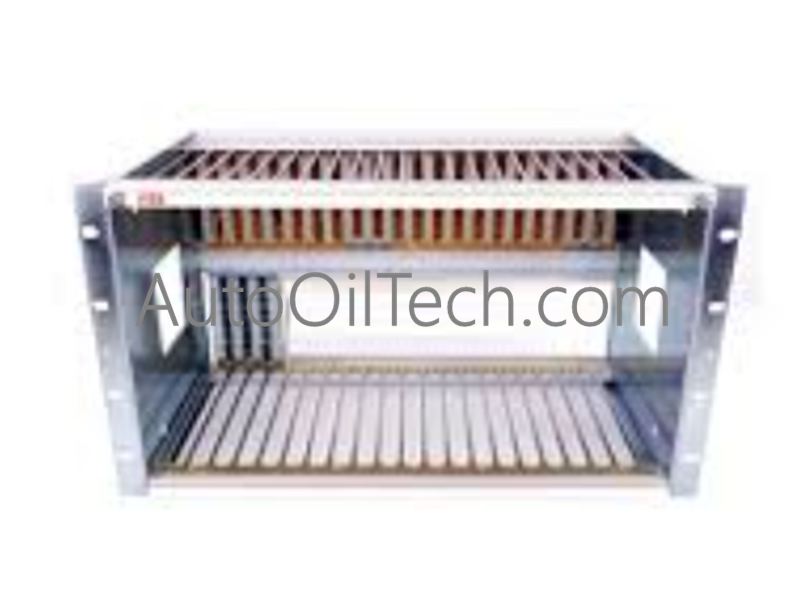

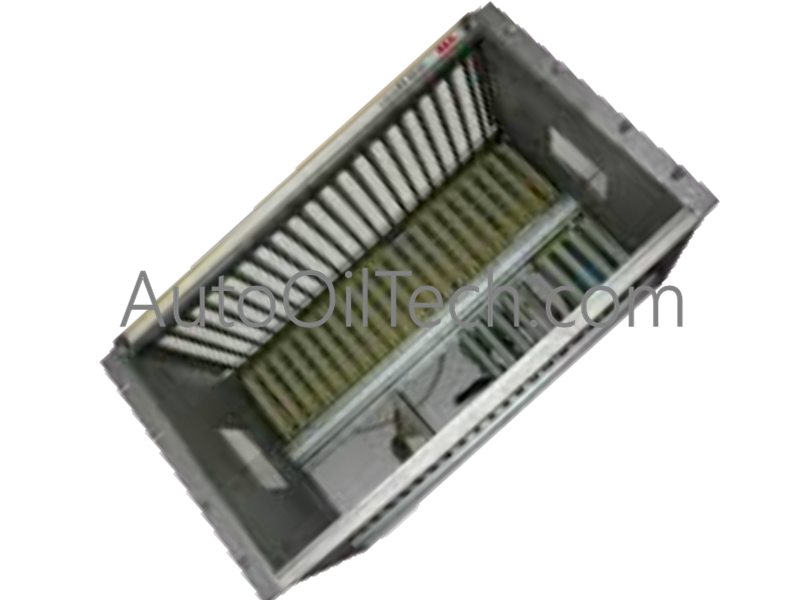

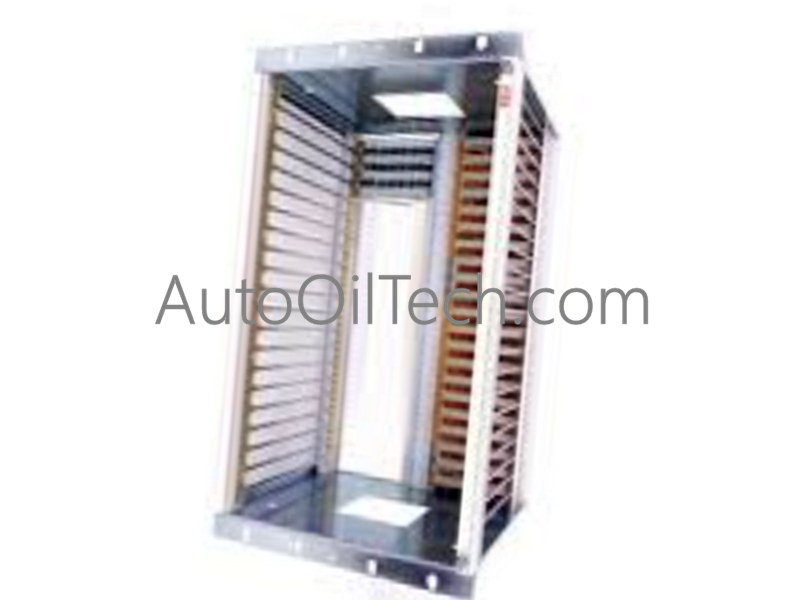

إطار معدات المدخلات/المخرجات ABB DSRF 180

تم تكوين ABB DSRF 180 (إطار معدات الإدخال/الإخراج DSRF 180 S100) لدعم الهيكل وتوزيع الإشارات الكهربائية ضمن Advant OCS وهياكل الرف الفرعي للتحكم الصناعي MasterPiece، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تعمل مجموعة الرف الفرعي هذه على استيعاب وتوصيل وحدات الإدخال/الإخراج من سلسلة S100، مما يوفر إطارًا ميكانيكيًا صلبًا للتركيب إلى جانب طبقات تتبع مدمجة متوازية على اللوحة الخلفية تحمل طاقة النظام وإشارات الناقل المحلية عبر شبكة الهيكل.

المواصفات الفنية

سرعة الاتصال بناقل اللوحة الخلفية وتكامل النظام

يحتوي هيكل DSRF 180 على اللوحة الأم القوية المتوازية للوحة الخلفية اللازمة للحفاظ على مواصفات سرعة الاتصال بناقل اللوحة الخلفية الخام، مما يمنع ضعف الإشارة أو انعكاسات الخط من تدهور بتات المعالجة أثناء حلقات المسح المتزامنة للإدخال/الإخراج. من خلال الحفاظ على مسارات ضيقة ومنخفضة المقاومة عبر طول اللوحة الأم، تساعد هذه البنية وحدة التحكم المضيفة على تنفيذ إجراءات توسيع كثافة الإدخال/الإخراج بشكل ثابت دون إحداث ارتعاش في الاتصال أو تأخير في الدورة. يتضمن الإطار مسارات أسلاك مخصصة لخطوط الإشراف المتكاملة للرف الفرعي، والتي توجه أعطال مصدر الطاقة في الوقت الفعلي، وحدود درجة الحرارة، وتنبيهات استمرارية الهيكل مباشرة إلى سجلات وحدة المعالجة المركزية الرئيسية لتأكيد السلامة العامة للنظام.

الأسئلة المتكررة

س: ما هي الوظيفة المميزة التي تؤديها إشارات الإشراف المدمجة داخل إطار معدات DSRF 180؟

ج: تتصل مسارات الإشراف مباشرة بعقد توزيع الطاقة ومراقبة المنطق بالرف الفرعي. إذا انخفضت وحدة تزويد الطاقة المثبتة عن عتبة الجهد الخاصة بها أو ارتفعت درجة الحرارة الداخلية للهيكل فوق الحدود الآمنة، فإن هذه المسارات تشير على الفور إلى حلقة المراقبة لمنع إيقاف تشغيل المعالج غير المتوقع.

س: هل يمكن تبديل بطاقات الإدخال/الإخراج الفردية على الساخن داخل الرف الفرعي DSRF 180 بينما يظل النظام الرئيسي يعمل بالطاقة؟

ج: نعم، يدعم تخطيط اللوحة الخلفية لـ S100 I/O الموجود داخل إطار DSRF 180 عمليات التبديل على الساخن للوحات الإدخال/الإخراج القياسية، بشرط أن يسمح برنامج تكوين النظام بالفصل الديناميكي. ومع ذلك، يجب عدم التلاعب بوحدة إطار الهيكل نفسها أو فصلها عن وصلات تزويد الطاقة الخاصة بها أثناء نشاط حلقة التحكم.
