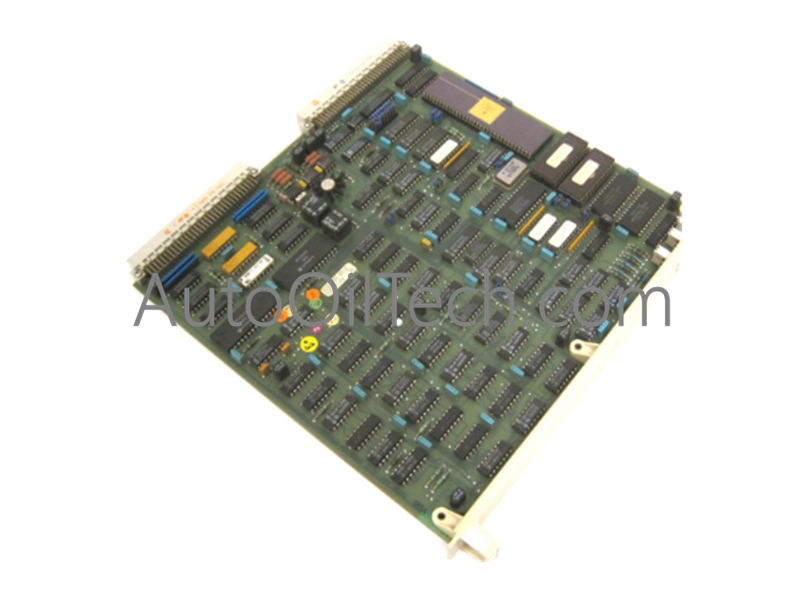

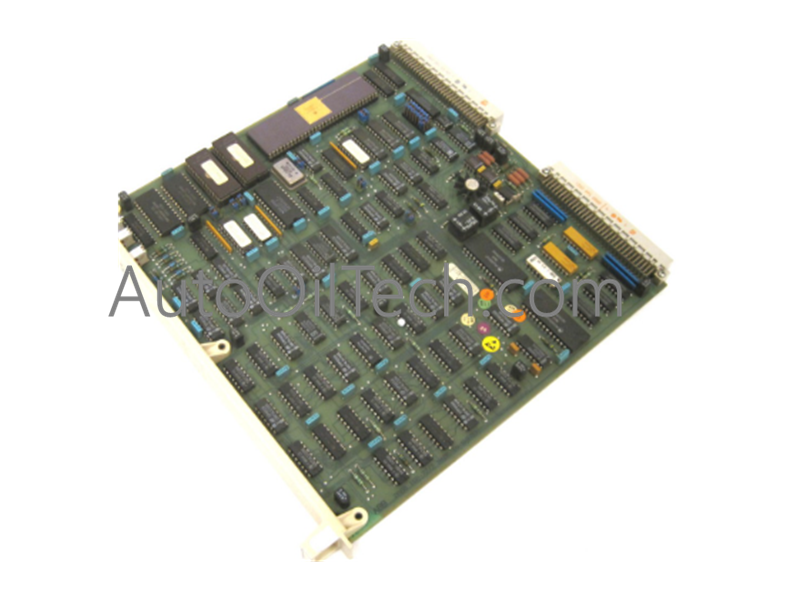

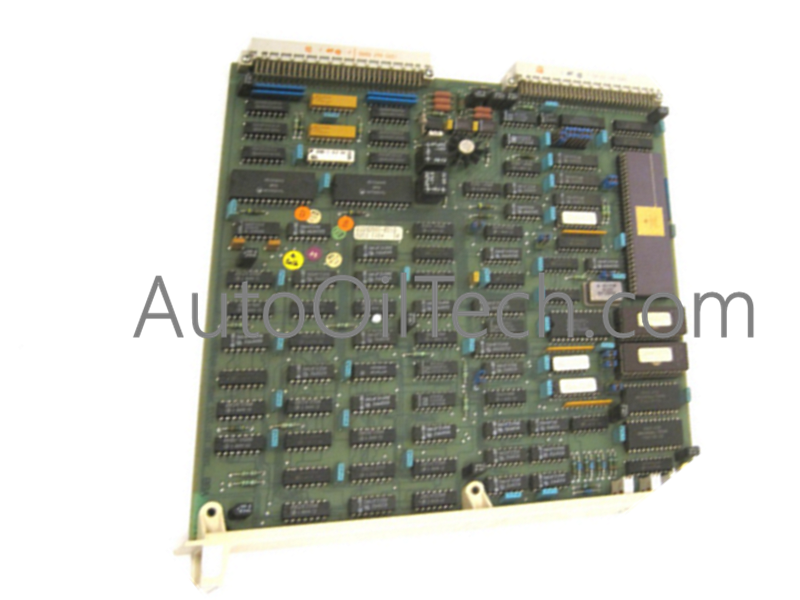

يعمل معالج الشاشة ABB DSPB 120، والمصنف أيضًا بالرقم 57340001-T، كمكون مادي مخصص لمعالجة تنسيق إشارة الفيديو المحلية وتوليد واجهة مرئية داخل شبكات التحكم الصناعية. تم تكوين هذه الوحدة لتحويل إشارة الفيديو في الوقت الفعلي داخل نظام ABB MasterView 800، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا لترجمة معلمات عملية اللوحة الخلفية الخام إلى تنسيقات إخراج عرض قياسية لوحدات التشغيل الطرفية.
مواصفات الأجهزة
المعلمة
المواصفات
الموديل
DSPB 120
العلامة التجارية
ABB
المنشأ
السويد
الوزن
0.3 كجم
الأبعاد
23.5 سم × 1.5 سم × 23.5 سم
درجة حرارة التشغيل
0 إلى +55 درجة مئوية نطاق تشغيل الخزانة النموذجي
استهلاك الطاقة
يتم توفيره عبر عقد توصيل الرف الفرعي الداخلية
النوع الأساسي للمنتج
معالجات الشاشة
رقم القطعة
57340001-T
توافق النظام
سلسلة MasterView 800
الواجهة الفيزيائية
مستوى إخراج ناقل رسومات فيديو مخصص
سرعة الاتصال بناقل اللوحة الخلفية وتكامل النظام
يتعاون DSPB 120 مع رفوف المعالجات المحلية للحفاظ على مقاييس سرعة الاتصال بناقل اللوحة الخلفية، مما يضمن أن إجراءات عرض الرسوم البيانية الكثيفة لا تسبب تأخيرات في المعالجة في حلقات الحصول على البيانات المتوازية. من خلال معالجة مهام مسح الفيديو على لوحة المنطق الداخلية الخاصة به، يدير الجهاز إجراءات تحجيم الإدخال/الإخراج المادي عالي الكثافة بسلاسة دون إنشاء اختناقات اتصال أو فقدان إطارات الإشارة عبر شبكة الرف. تضمن بنية اللوحة الأساسية هذه التوافق الكامل مع الفلاش للبرامج الثابتة مع وحدات التحكم MasterPiece أو Advant OCS، مع بث تشخيصات صحة النظام المستمرة وحالات الاتصال مباشرة إلى سجلات السجل التشخيصي المركزية.
الأسئلة المتكررة
س: كيف تمنع وحدة DSPB 120 أخطاء تجميد الشاشة أو فقدان الإشارة أثناء ذروة حركة مرور ناقل النظام؟
ج: تتميز اللوحة بذاكرة وصول عشوائي للفيديو مزدوجة المنفذ مخصصة ومنطق معالجة رسومية محلي. يسمح هذا التصميم المستقل بتحديث الواجهة المرئية محليًا، وعزل حلقات تحديث الفيديو عن دورات اتصال الناقل النشطة على رف التحكم الأساسي.
س: هل يمكن تبديل معالج الشاشة DSPB 120 على الساخن أثناء تشغيل نظام الأتمتة؟
ج: لا، يُحظر تبديل هذه الوحدة على الساخن أثناء تشغيل الرف الفرعي. يؤدي سحب اللوحة تحت الحمل إلى قطع استمرارية الناقل المتوازي، ويخاطر بالتقوس الكهربائي عبر الأطراف الذهبية، ويمكن أن يتسبب في تعطل الاتصال في وحدات المعالجة المجاورة.
