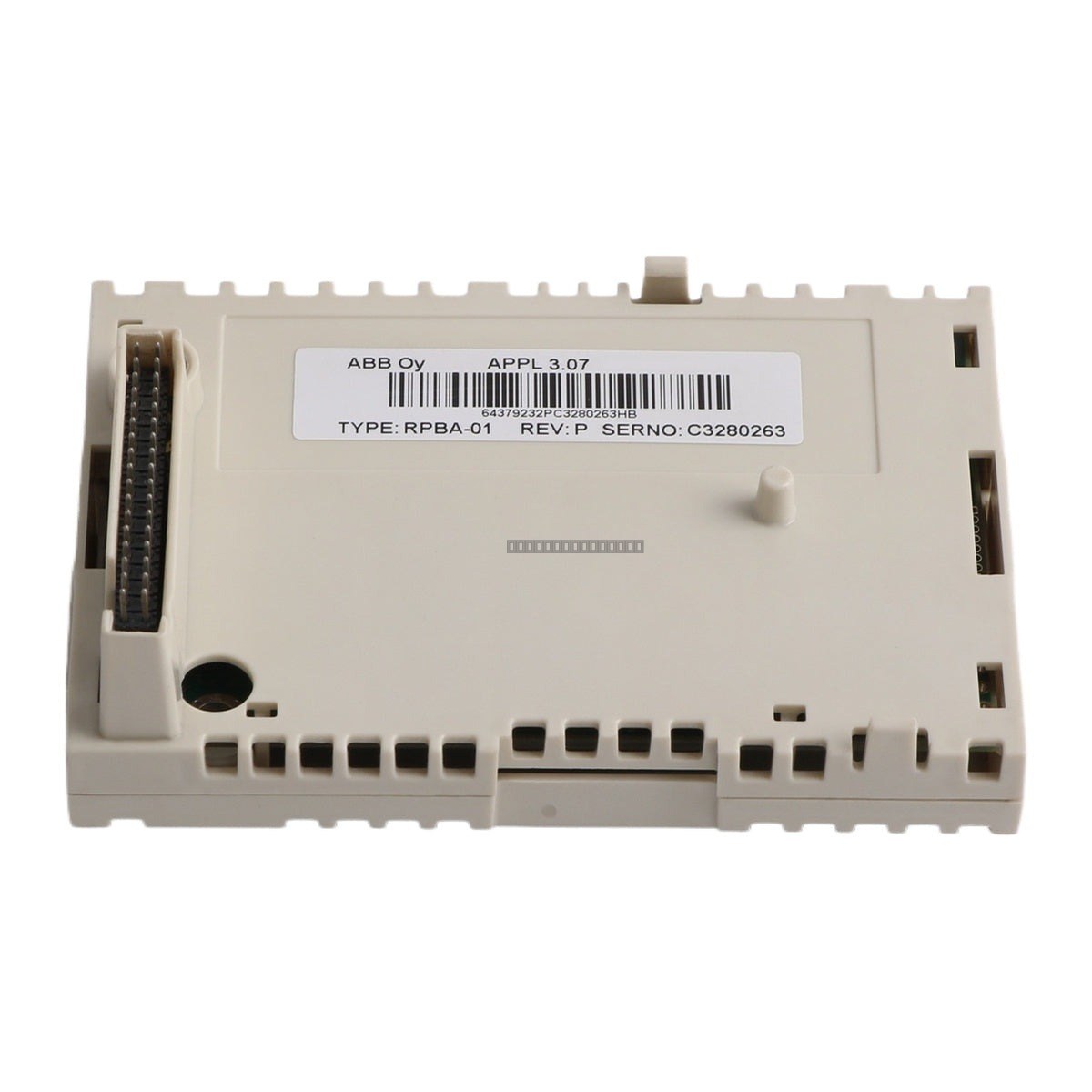

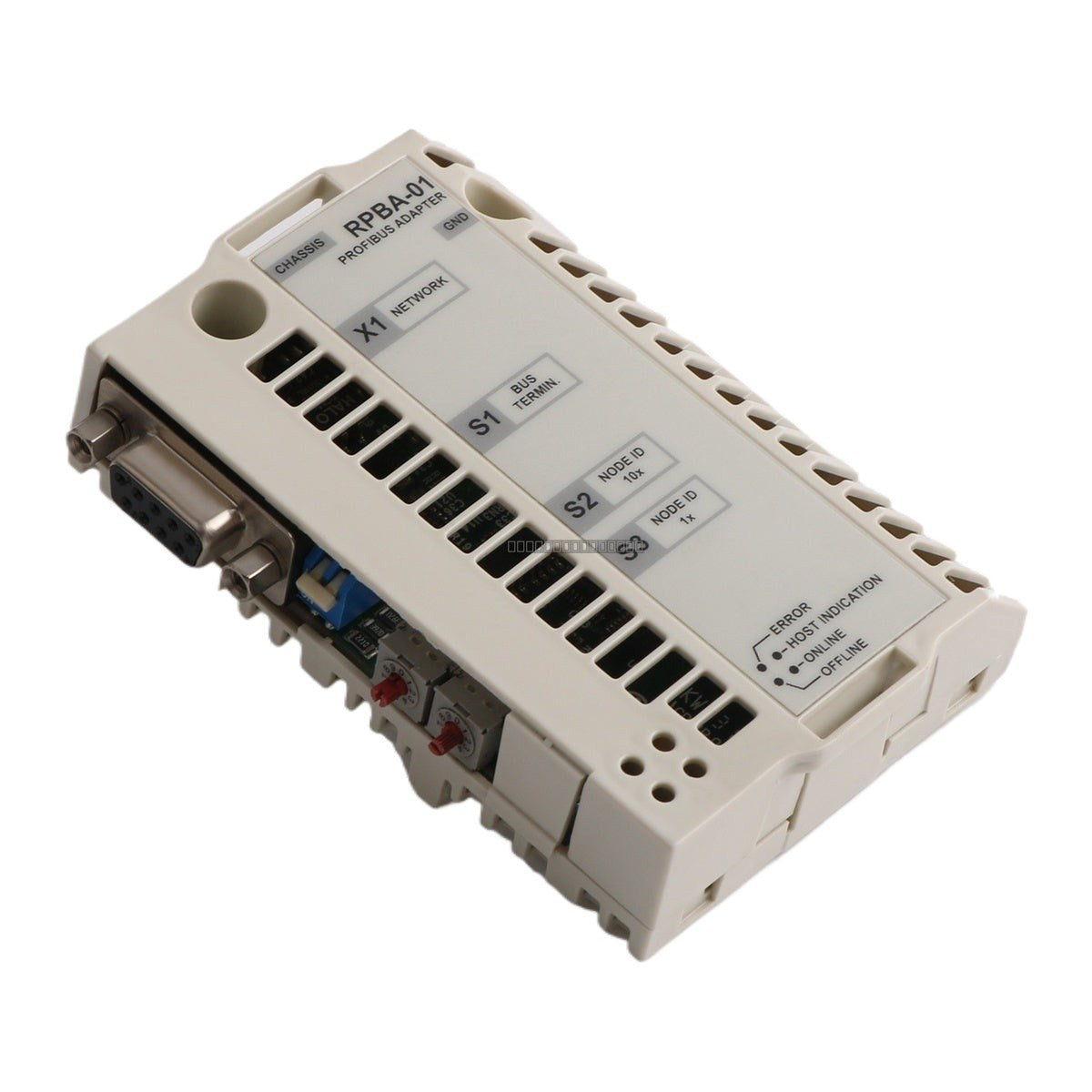

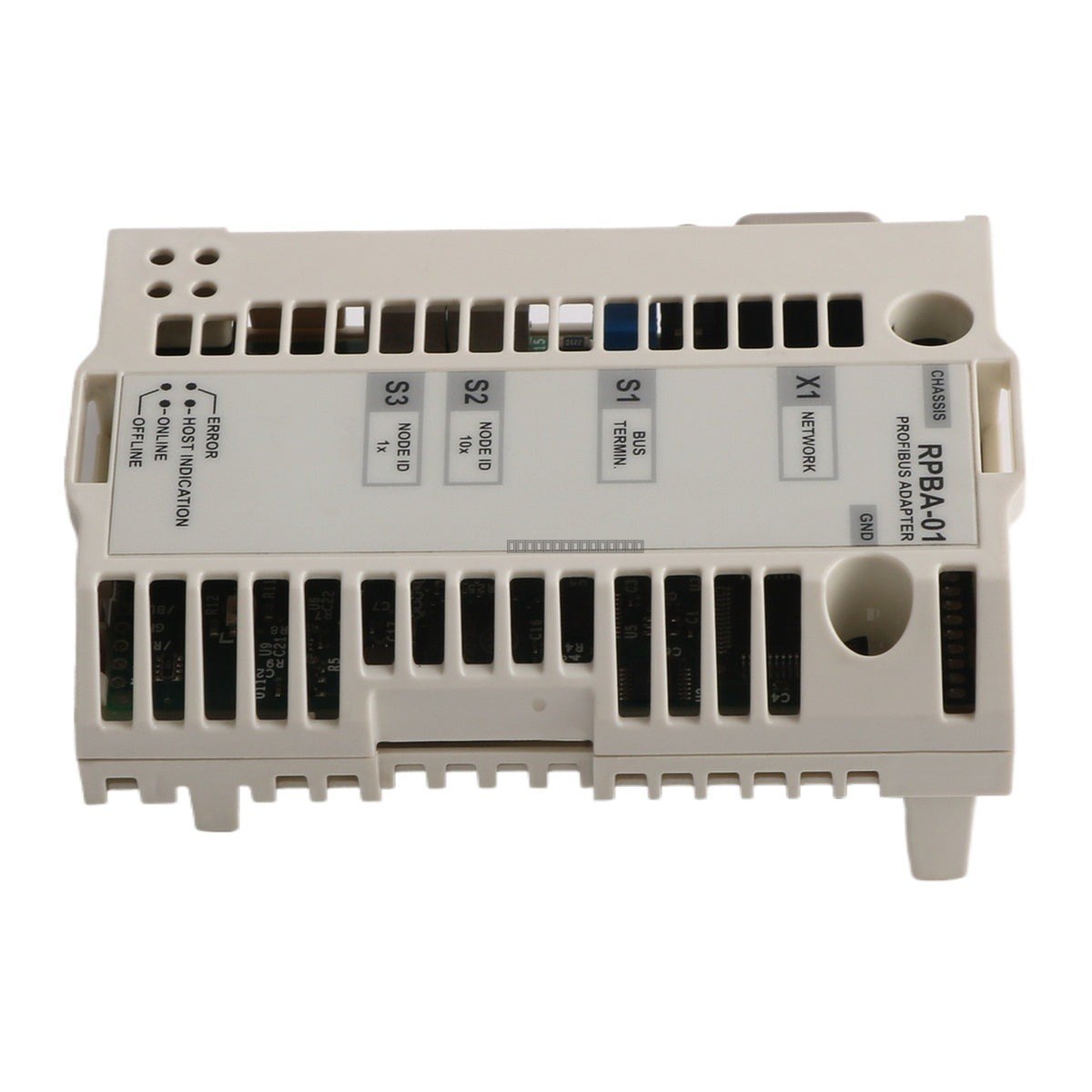

وحدة ABB RPBA-01 هي وحدة محول شبكة حقلية مصممة لعائلة محركات R-series، مما يتيح التكامل السلس في شبكات PROFIBUS DP. تسهل هذه الوحدة الاتصال عالي السرعة بين محرك ABB ووحدة التحكم في الشبكة الحقلية، وتدعم معدلات الباود من 9.6 كيلوبت/ثانية حتى 12 ميجابت/ثانية.
عزل جلفاني بقوة 500 فولت تيار مستمر للحماية من التداخل الكهربائي.
نطاق واسع لدرجة حرارة التشغيل مناسب للبيئات الصناعية الصعبة.
التطبيقات
تُستخدم RPBA-01 بشكل أساسي في أنظمة التحكم في المحركات الصناعية حيث تتطلب محركات ABB R-series الاندماج في شبكة PROFIBUS للمراقبة المركزية، وتكوين المعلمات، والتحكم في العمليات في الوقت الفعلي.
المواصفات الفنية
الموديل
RPBA-01
البروتوكول
PROFIBUS DP
سعة البيانات
244 بايت
معدل الباود
9.6 كيلوبت/ثانية إلى 12 ميجابت/ثانية
مصدر الطاقة
24 فولت تيار مستمر ±20%
العزل
500 فولت تيار مستمر
درجة حرارة التشغيل
-25 إلى +70 درجة مئوية
درجة حرارة التخزين
-40 إلى +85 درجة مئوية
الرطوبة
5 إلى 95% رطوبة نسبية (غير متكثفة)
فئة الحماية
IP20
إرشادات التثبيت
تأكد من إيقاف تشغيل المحرك قبل تركيب أو إزالة وحدة المحول.
الوحدة مصممة للتركيب المباشر في فتحة الخيارات بالمحرك.
استخدم كابلات PROFIBUS المحمية لتقليل التداخل الكهرومغناطيسي (EMI) في البيئات عالية الضوضاء.
تأكد من التأريض الصحيح لدرع الكابل على مستوى الموصل للحفاظ على سلامة الإشارة.
تحقق من تعيين عنوان PROFIBUS بشكل صحيح عبر معلمات المحرك بعد التثبيت الفعلي.
حافظ على التهوية الكافية حول المحرك لضمان عمل الوحدة ضمن نطاق درجة حرارتها المحدد.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لـ RPBA-01؟ تعمل RPBA-01 كبوابة اتصال، مما يسمح لمحركات ABB R-series بالاتصال بوحدة تحكم PROFIBUS DP الرئيسية.
هل RPBA-01 متوافقة مع جميع محركات ABB؟ تم تصميم RPBA-01 خصيصًا لعائلة محركات ABB R-series. يرجى التحقق من التوافق مع برنامج تشغيلك المحدد وإصدار الأجهزة قبل التثبيت.
