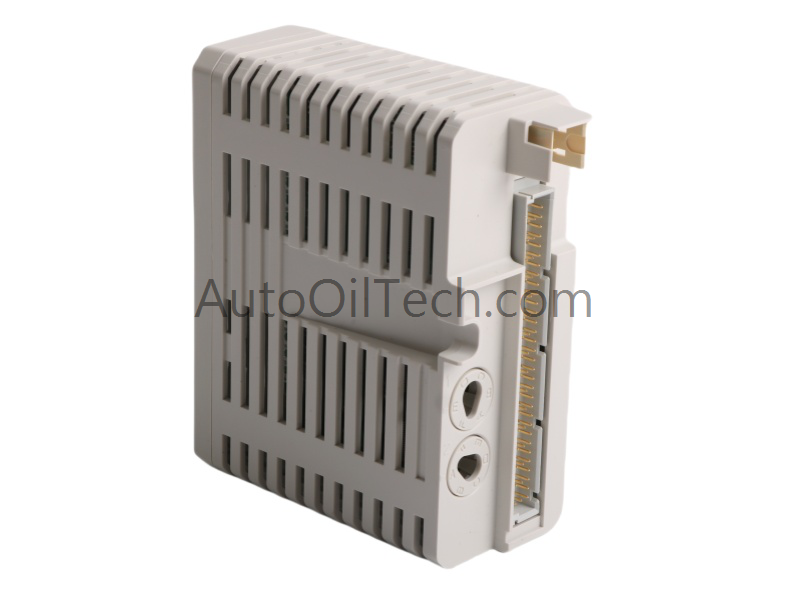

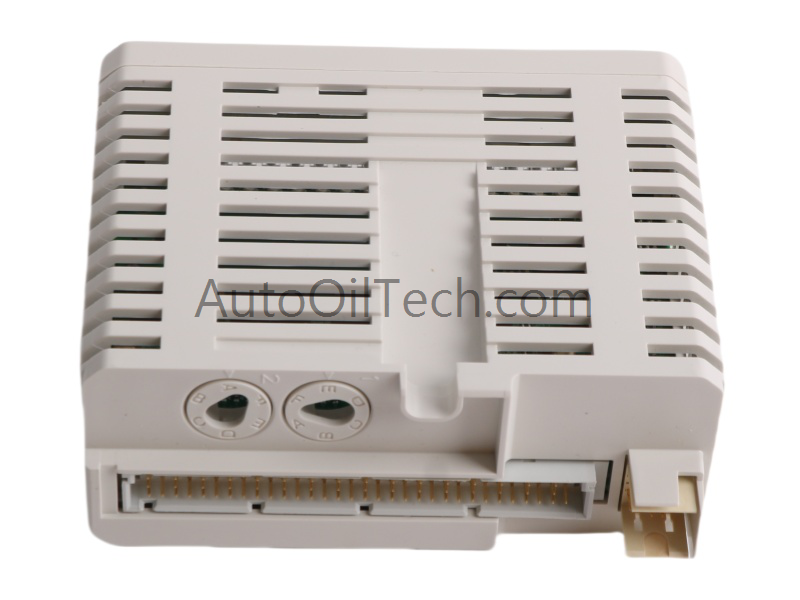

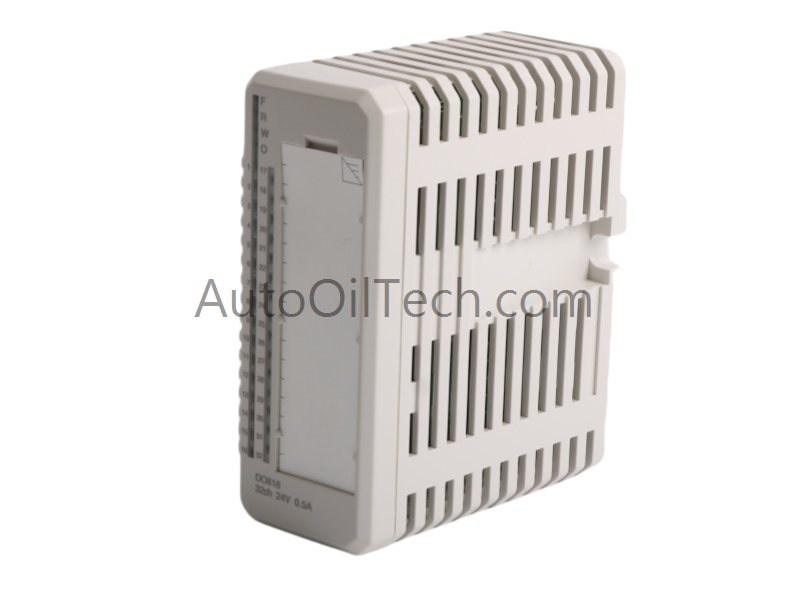

توفر وحدة الإخراج الرقمي ABB DO818 3BSE069053R1 أداءً عالي الكثافة مع 32 قناة، وهي مصممة خصيصًا لأنظمة التحكم AC 800M من ABB. يضمن هيكلها الصغير (4.3×11×11.8 سم) ووزنها الخفيف (0.16 كجم) سهولة التركيب في بنى الإدخال/الإخراج الموزعة.
توفر هذه الوحدة تيارًا مستمرًا قدره 0.5 أمبير لكل قناة عند جهد 24 فولت تيار مستمر، مما يدعم المرحلات والصمامات والمؤشرات. يعتمد المهندسون على شريحة DO818 3BSE069053R1 لعزل قوي، مما يمنع حدوث حلقات أرضية ويحافظ على سلامة الإشارة في البيئات الصاخبة.
المواصفات الفنية
المعلمة
قيمة
رقمالموديل
DO8183BSE069053R1
نوعالوحدة
وحدةالإخراجالرقمي
الشركة المصنعة
شركة ABB
مجموعةالمنتجات
S800I/O
أبعاد
4.3×11×11.8سم
وزن
0.16كجم
القنوات
32(مجموعتانمعزولتانمن16)
التيارلكلقناة
0.5 أمبيرعند24 فولتتيار مستمر
نطاقالجهد
12-32 فولتتيار مستمر
سرعةالتبديل
1مللي ثانية
خدمةالاتصالات
موجهإيثرنت
تصنيفالعزل
RIV50V
التشخيص
مدخلاتمراقبةالجهد
المؤشرات
مؤشر LEDلكلقناة
إمكانيةالتبديل السريع
نعم
رمز النظامالمنسق
8537101190
أصل
السويد
حالة
علامة تجاريةجديدة
الحد الأدنى للطلب
1
حالةدورة الحياة
نشيط
أبرز الميزات الوظيفية
يدعم جهاز DO818 3BSE069053R1 التحكم الحساس للوقت بسرعة تبديل تبلغ 1 مللي ثانية، مما يضمن توقيتًا دقيقًا للإخراج. كما أن تصميمه القابل للاستبدال أثناء التشغيل ومؤشرات LED لكل قناة تُسهّل عملية استكشاف الأعطال والصيانة دون انقطاع العمليات.
توفر مدخلات مراقبة الجهد المخصصة تشخيصًا فوريًا لحالة إمدادات الطاقة، مما يعزز الموثوقية في الأتمتة الصناعية.
التطبيقات والتوافق
تُعد وحدة الإخراج الرقمي ABB DO818 3BSE069053R1 مثالية لقطاعات توليد الطاقة والنفط والغاز والصناعات التحويلية. وهي تتكامل بسلاسة مع سلسلة الإدخال/الإخراج S800 من ABB وأنظمة AC 800M، مما يوفر كثافة قنوات لا مثيل لها وعزلًا قويًا.
إن الجمع بين التشخيص والاستجابة السريعة وإمكانية التبديل السريع يجعلها مناسبة بشكل خاص لأنظمة السلامة وهياكل الإدخال/الإخراج الموزعة التي تتطلب مخرجات رقمية عالية الأداء.
