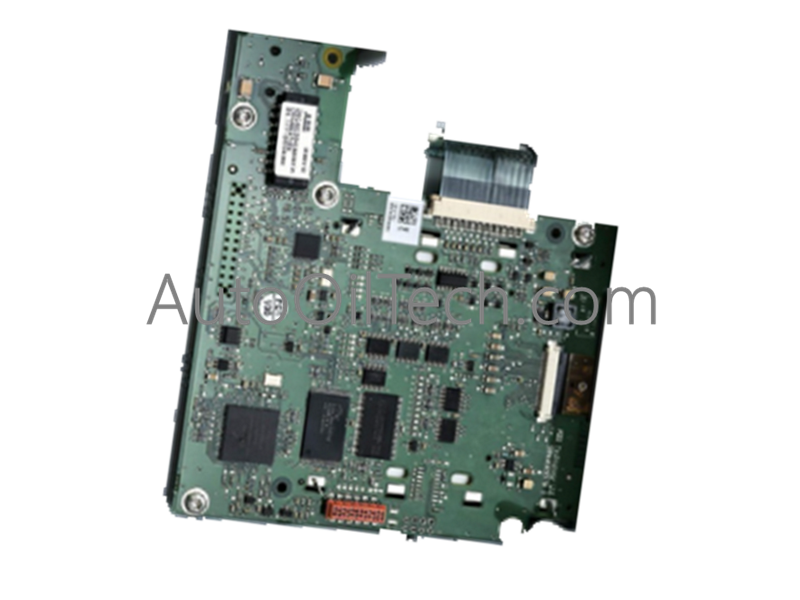

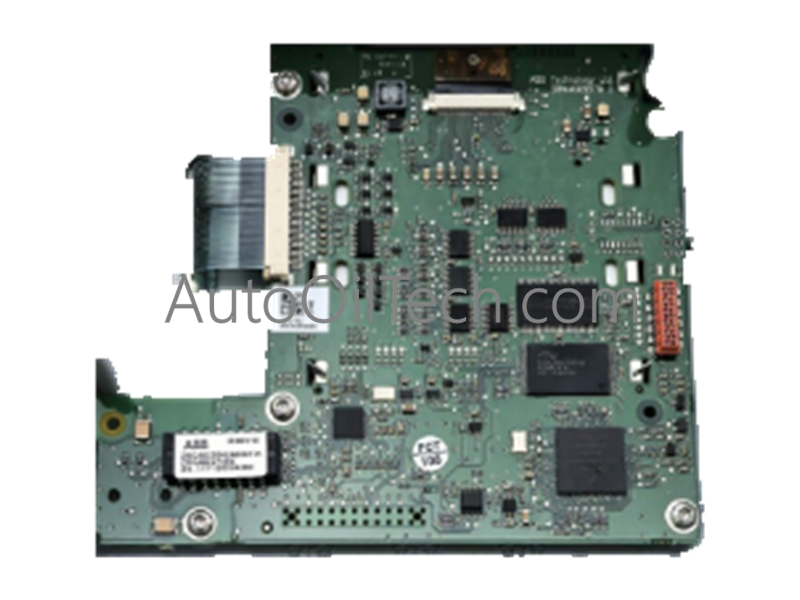

تعمل لوحة العرض فقط الخاصة بترحيل الحماية والتحكم ABB DIS0016، والمدرجة أيضًا تحت اسم DIS0016، كمكون مادي مخصص للتنقل في واجهة التفاعل بين الإنسان والآلة وتكوين المعلمات المحلية ضمن منصات حماية سلسلة REF615. يقوم هذا التجميع المثبت في المقدمة، تحت رقم الجزء 2CA025342A0001H، بتحويل مصفوفات البيانات الثنائية الداخلية إلى مراقبة مرئية لحالة الوقت الفعلي وسجلات الأحداث الكهربائية.
خطوط معلمات الشبكة (التيار، الجهد، الطاقة، التردد)
التشخيصات
مسجلات اختبار ذاتي مخصصة للأجهزة والبرامج
رمز النظام المنسق
85389081
التحكم الصناعي ومقاييس كثافة الإدخال/الإخراج المخصصة للمحركات
يدير DIS0016 مصفوفات عرض الحالة الفورية ومنطق أوامر الأزرار المحلية مباشرة عبر واجهة تجميع المرحل المضيف. لتعبئة صفوف القياس عن بعد الموسعة وتشغيل استعلامات تسجيل الأعطال بدون تأخير في العرض أو انتهاء مهلة الاتصال بالطرفيات، يعمل منطق المعالجة المدمج على تحسين سرعة الاتصال بحافلة اللوحة الخلفية عبر وصلة اللوحة الأمامية. يضمن هذا التردد السريع للتحديث أن مؤشرات الأعطال (مثل إجراءات زيادة التيار أو الأعطال الأرضية) تستقر في حقول LED في غضون أجزاء من الثانية من وقوع الحدث، مما يدعم بشكل مباشر عزل التشخيص المحدد وتوسيع خيارات قياس كثافة الإدخال/الإخراج المعيارية عبر خليج المفاتيح الكهربائية متوسطة الجهد المحيط. نظرًا لأن برامج تشغيل الشاشة ترتبط مباشرة بطبقة التكوين الأساسية لـ REF615، فإن تجميع اللوحة يحافظ على توافق صارم مع فلاش البرامج الثابتة مع الرف الفرعي لمنطق المضيف، مما يضمن أن إعدادات الحماية المنقحة ومنطق التحكم المعدل ومعلمات محاكاة الخط الواحد المعدلة يتم تنزيلها عبر خطوط الحافلة دون التسبب في ضوضاء نقل الإشارة أو انتهاء مهلة الاتصال.
