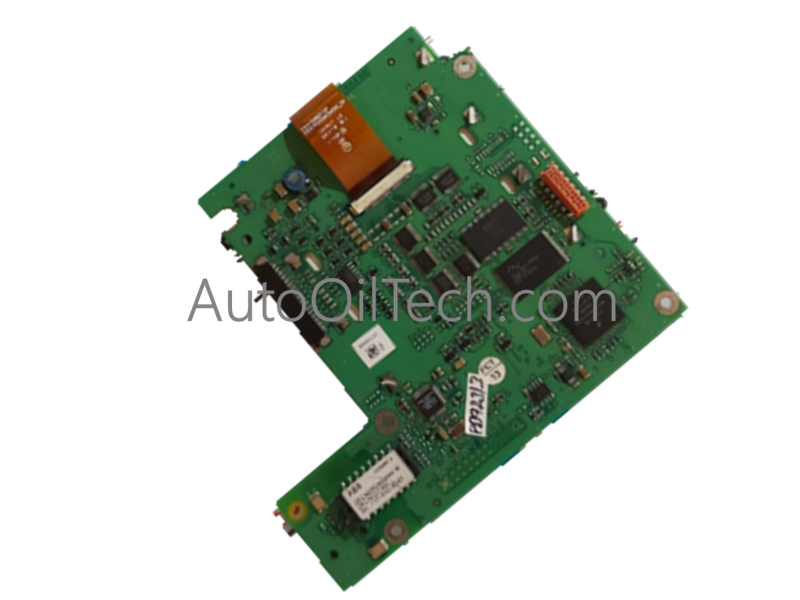

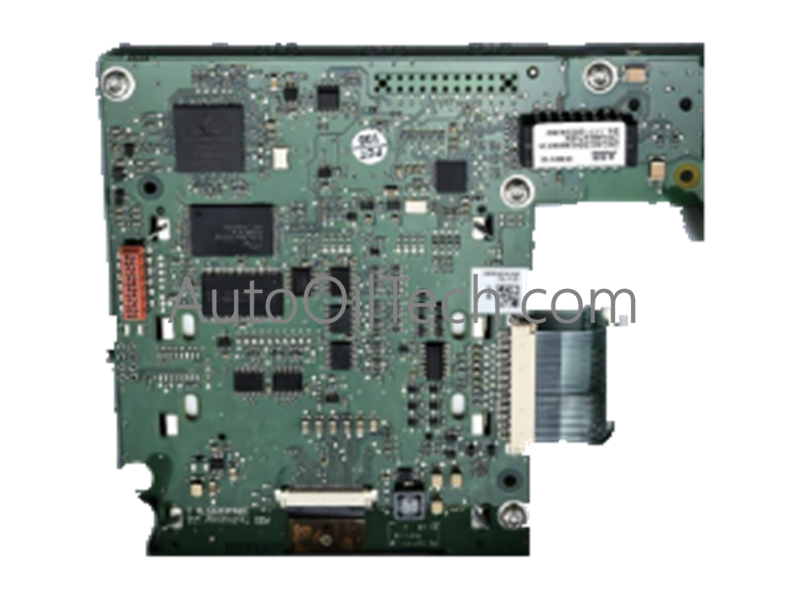

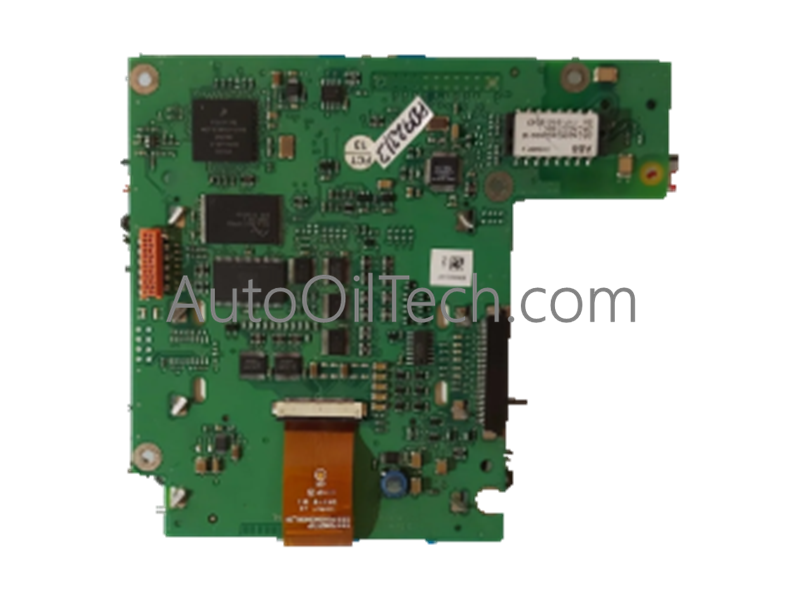

تُعد ABB DIS0002 الوحدة الأساسية لواجهة الآلة البشرية المحلية (LHMI) من نوع DIS0002، وتُستخدم لتنفيذ المراقبة الرسومية عالية الدقة، وتحليل التكوينات المحلية، وتشخيص الحوامل الفرعية عبر منصات مرحلات الحماية من سلسلة ABB 615. تُنشئ هذه الشاشة الملونة المثبتة على الواجهة الأمامية، تحت رقم القطعة 2RAA005802A0001H، روابط عرض بيانات متعددة القنوات مع مجموعات المرحلات الرقمية REF615 وRET615 وRED615 وREM615 عبر روابط اتصال داخلية مخصصة.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
DIS0002
العلامة التجارية
ABB
المنشأ
موقع عالمي قياسي للمصنع
الوزن
1.5 كجم
الأبعاد
بصمة حاوية كبيرة الحجم (تخطيط شاشة ملونة >=7 بوصات)
درجة حرارة التشغيل
-10 إلى +50 درجة مئوية
درجة حرارة التخزين
-20 إلى +60 درجة مئوية
مدى الرطوبة
5% إلى 95% رطوبة نسبية، غير متكثفة
مدخل الطاقة
24 فولت تيار مستمر
تيار القناة
2 مللي أمبير إلى 10 مللي أمبير لكل قناة
نوع دائرة الإدخال
تكوينات غاطسة أو مصدرية
كمون الانتشار
نافذة تأخير انتشار الإشارة < 1 مللي ثانية
حد العزل
عزل جلفاني من قناة إلى قناة ومن قناة إلى ناقل
النواة الأساسية للنظام
وحدة معالجة مركزية مدمجة تعتمد على ARM مع ذاكرة وصول عشوائي (RAM) وذاكرة فلاش مدمجة
واجهات تسلسلية
إيثرنت (10/100 ميجابت في الثانية)، RS232/RS485، USB 2.0
حماية الدخول
IP65 (تصنيف حاوية اللوحة الأمامية)
نوع الطرف
كتل أطراف قابلة للإزالة
توسيع كثافة الإدخال/الإخراج المخصص للتحكم الصناعي والمحركات
يدير DIS0002 مخططات المتجهات النشطة لزاوية الطور ومصفوفات إشارة الشبكة المتزامنة مباشرة عبر اللوحة الخلفية للنظام. لعرض رسومات مفصلة لنظام الطاقة وتحليل مدخلات المشغل متعددة اللمس بالتزامن دون تأخر في تحديث العرض أو تأخير في تنفيذ الأوامر، تقوم النواة المعالجة الداخلية القائمة على ARM بتحسين سرعة اتصال ناقل اللوحة الخلفية عبر إطار الشاسيه النشط من سلسلة 615. يمنع هذا التدفق المتزامن للبيانات تجاوز سعة ذاكرة التخزين المؤقت للواجهة أثناء أحداث أعطال الشبكة الحرجة، مما يدعم بشكل مباشر عزل التشخيص في الوقت الفعلي ويوسع خيارات توسيع كثافة الإدخال/الإخراج المادية المحلية داخل خزانات الحماية والتحكم عالية الكثافة. نظرًا لأن إطار الواجهة يعيّن حقول معالمه في كتلة سجل علائقية موحدة، فإن التجميع يحافظ على التوافق المطلق مع البرامج الهندسية الأولية، مما يضمن تنزيل تصاميم محاكاة الحماية، وكتل تعيين مؤشر LED المخصصة، وسيناريوهات عرض سجل الأعطال عبر خطوط الناقل دون التسبب في ضوضاء نقل الإشارة أو مهلات الاتصال.
