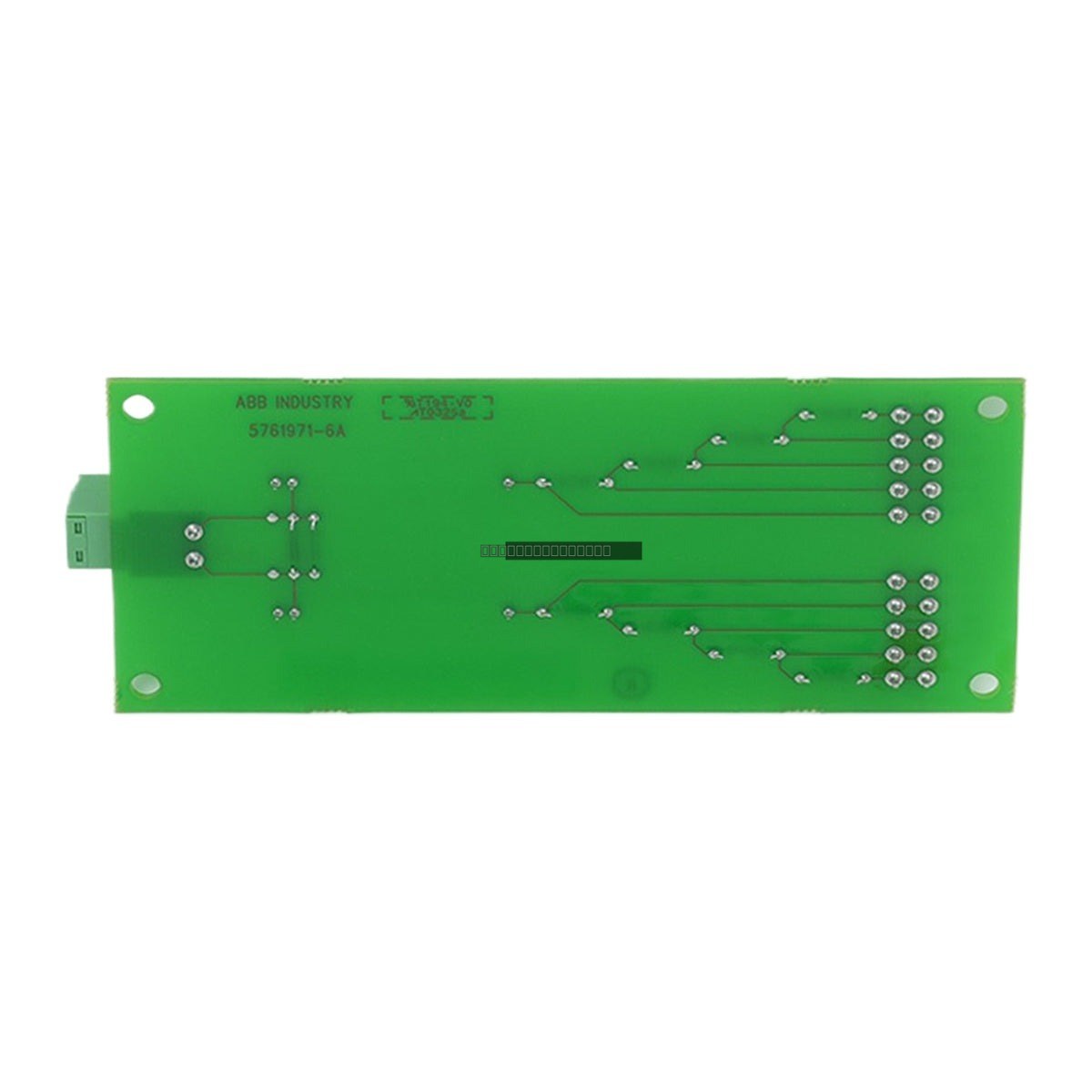

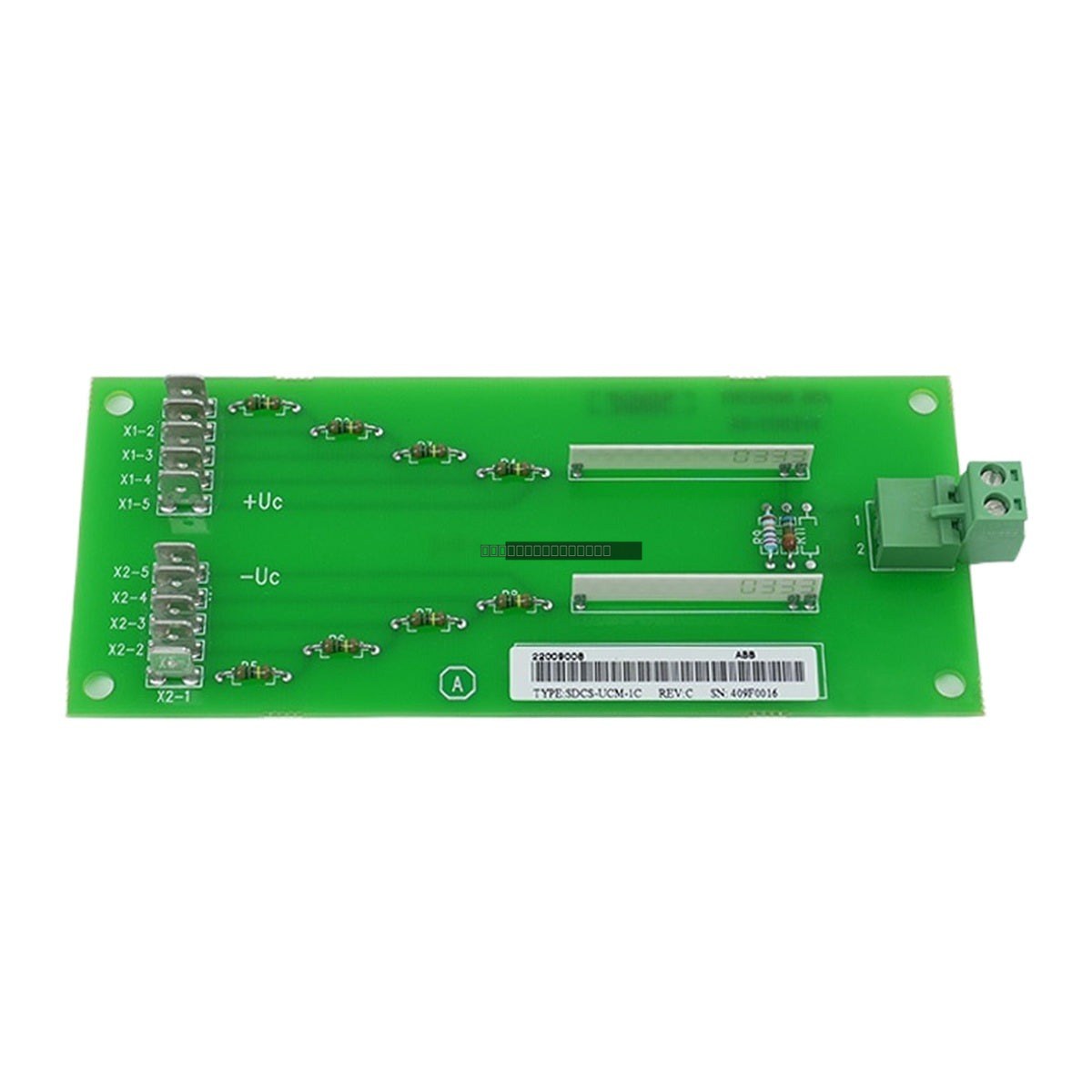

تُعد لوحة ABB SDCS-UCM-1C (3ADT220090R0008) لوحة قياس ومقاومة متخصصة مصممة للاستخدام مع محولات الطاقة الثايرستور ABB DCS880 و DCS800. تم تصميم هذا المكون خصيصًا لأحجام إطارات المحركات من H1 إلى H5، حيث قد يكون تكامل قياس جهد التيار المستمر الداخلي القياسي غير كافٍ للتكوينات المعقدة مثل تلك التي تستخدم قواطع التيار المستمر أو قواطع التيار المستمر ذات النمط الأمريكي.
الميزات
تتيح قياس جهد التيار المستمر الخارجي مباشرة عند أطراف المحرك لأحجام الإطارات من H1 إلى H5.
تتميز بسلسلتين مقاومات مدمجتين لتقليل الجهد بفعالية.
مصممة للتركيب الخارجي خارج وحدة المحرك الأساسية.
تتضمن توصيلين طرفيين لجهد التيار المستمر (X1 و X2) لأسلاك مرنة بناءً على الجهد الاسمي للمحرك.
تسهل التغذية المرتدة الدقيقة للجهد إلى الإدخال التناظري للمحرك (AI3) حتى عند فتح قواطع التيار المستمر.
التطبيقات
رافعات وجرافات صناعية: دعم رافعات الموانئ والرافعات العلوية ورافعات أحواض بناء السفن.
أنظمة النقل: تحكم موثوق به في نقل المواد السائبة عبر اليابسة.
مطاحن الدرفلة: تحكم عالي العزم متغير السرعة لعمليات الطحن الساخنة والباردة.
آلات سحب الأسلاك: الحفاظ على الشد المستمر أثناء معالجة المعادن.
اختيار الكابل: استخدم دائمًا كابلات أزواج مجدولة ومحمية لخطوط تغذية الأجهزة لتقليل التداخل الكهرومغناطيسي (EMI).
تأريض الأرض: قم بتوصيل طرف التأريض الواقي (PE) للوحة مباشرة بمستوى تأريض هيكل المحرك الرئيسي.
الفصل: حافظ على الفصل العالي الأومية عن طريق إبقاء مسارات قياس المقاومة عالية الجهد منفصلة فعليًا عن كابلات التحكم أو الاتصال منخفضة الجهد.
التركيب: تأكد من تثبيت اللوحة بإحكام في بيئة محمية من الغبار والرطوبة الزائدة، مع مراعاة متطلبات الخلوص المحددة لخزانة المحرك.
الأسئلة الشائعة
ما هي الوظيفة الأساسية للوحة SDCS-UCM-1C؟
تعمل لوحة SDCS-UCM-1C كواجهة قياس ومقاومة. وتسمح للمحرك بالحصول على قياس دقيق لجهد التيار المستمر من أطراف المحرك، والذي يتم بعد ذلك تغذيته إلى الإدخال التناظري للمحرك (AI3) للتنظيم بحلقة مغلقة، وهو أمر مفيد بشكل خاص عندما يتم تركيب موصل أو قاطع بين المحرك والمحرك.
ما هي سلسلة المحركات المتوافقة مع هذه اللوحة؟
تم تصميم هذه اللوحة بشكل أساسي لسلسلة محولات الطاقة الثايرستور ABB DCS880 و DCS800، وتحديداً لأحجام الإطارات من H1 إلى H5.
لماذا هذه اللوحة ضرورية لأحجام الإطارات H1-H5؟
في أحجام الإطارات المحددة هذه، يتم دمج قياس جهد التيار المستمر في لوحة التحكم الداخلية. إذا تم فتح قاطع أو موصل تيار مستمر، فلا يمكن للقياس الداخلي رؤية جهد المحرك. توفر لوحة SDCS-UCM-1C مسار قياس خارجي يظل نشطًا بغض النظر عن حالة قاطع التيار المستمر.
