ABB CMA122 3DDE300402 (SYNPOL D) قطعة غيار ألستوم سينبول

وصف المنتج

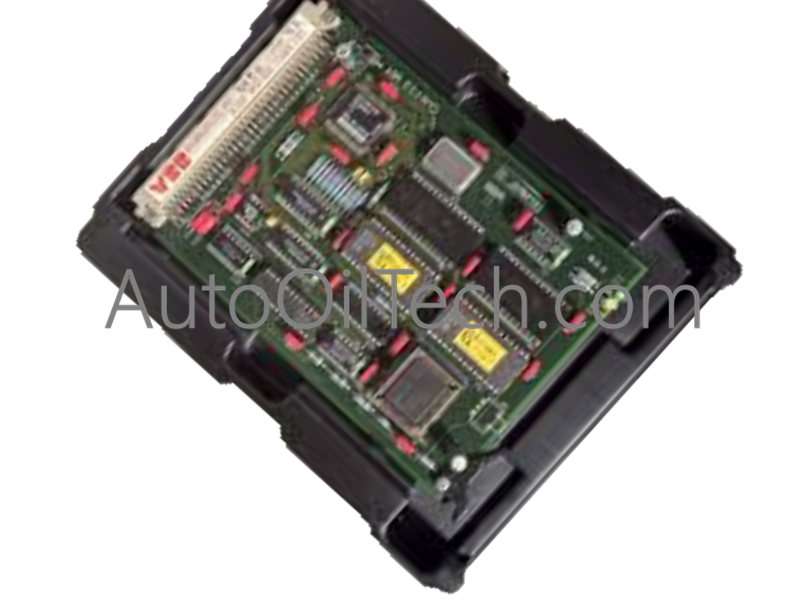

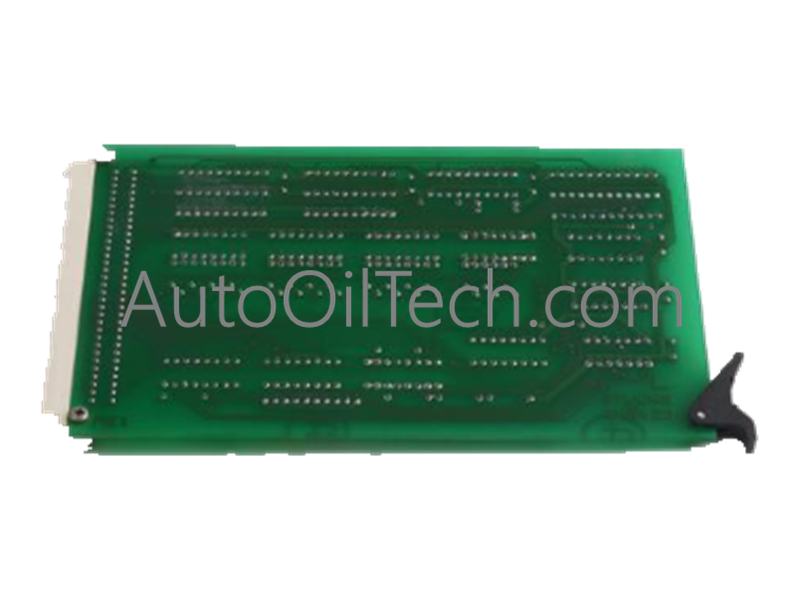

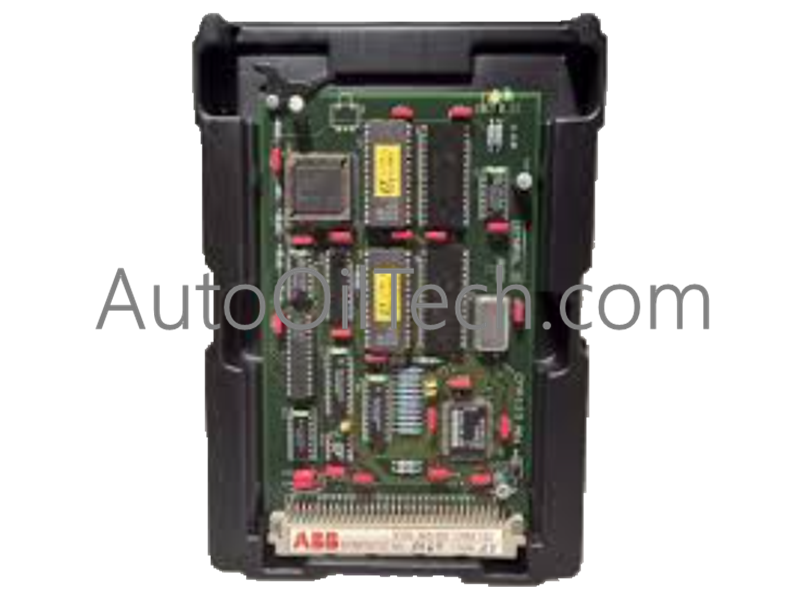

وحدة CMA122 3DDE300402 (Synpol D) هي وحدة معالجة مركزية (CPU) متخصصة وعالية الأداء تم تصميمها بواسطة ABB حصريًا للاندماج ضمن هياكل التحكم في إثارة المولد وحاكمه من نوع Synpol D .

المواصفات الفنية

• الشركة المصنعة: ABB

• هندسة سلسلة النظام: منصة التحكم / الإثارة Synpol D

• تسمية الموديل: CMA122

• رقم الجزء العالمي / معرف المنتج: 3DDE300402

• تصنيف الجهاز: وحدة المعالجة المركزية (CPU) / نواة التحكم الرئيسية

• طاقة دخل النظام: 24 فولت تيار مستمر اسمي (أو تغذية اللوحة الخلفية للهيكل الخاص بالنظام)

• نطاق معالجة الإشارة: حساب متزامن لصفائف الإدخال/الإخراج التناظرية والرقمية عالية السرعة

• توافق البروتوكول: محرك اتصال مدمج لواجهات الشبكة الصناعية القياسية

• نطاق درجة حرارة التشغيل المحيطة: من 0 درجة مئوية إلى +55 درجة مئوية (من 32 درجة فهرنهايت إلى 131 درجة فهرنهايت)

• حدود درجة حرارة التخزين: من -20 درجة مئوية إلى +70 درجة مئوية (من -4 درجة فهرنهايت إلى 158 درجة فهرنهايت)

• نطاق الرطوبة النسبية: يصل إلى 95% كحد أقصى بدون تكثف

• الوزن الصافي للمنتج: 0.14 كجم (تقريبًا 0.31 رطل)

• أبعاد الوحدة المادية (العرض × الارتفاع × العمق): 10.3 سم × 1.5 سم × 17.7 سم

سيناريوهات التطبيق الصناعي

يتم نشر وحدة المعالجة المركزية CMA122 3DDE300402 (Synpol D) بشكل صريح ضمن حلقات التحكم الرئيسية لأنظمة إثارة المولدات المتزامنة، ومصححات معامل القدرة للمرافق الثقيلة، والمعدلات الثابتة عالية السعة. في محطات الطاقة والمجمعات الكيميائية، تعمل هذه الوحدة كمنظم أساسي لتتبع الجهد والتردد ومحاذاة الطور عبر لفائف دوار المولد. نظرًا لأن أحمال الشبكة يمكن أن تتغير بعنف، يجب على هذا المعالج حساب صيغ منظم الجهد التلقائي (AVR) المعقدة ميلي ثانية تلو الأخرى، مع ضبط نبضات التشغيل المرسلة إلى أشباه الموصلات عالية القدرة للحفاظ على تزامن محطة الطاقة مع الشبكة الكهربائية الرئيسية.
