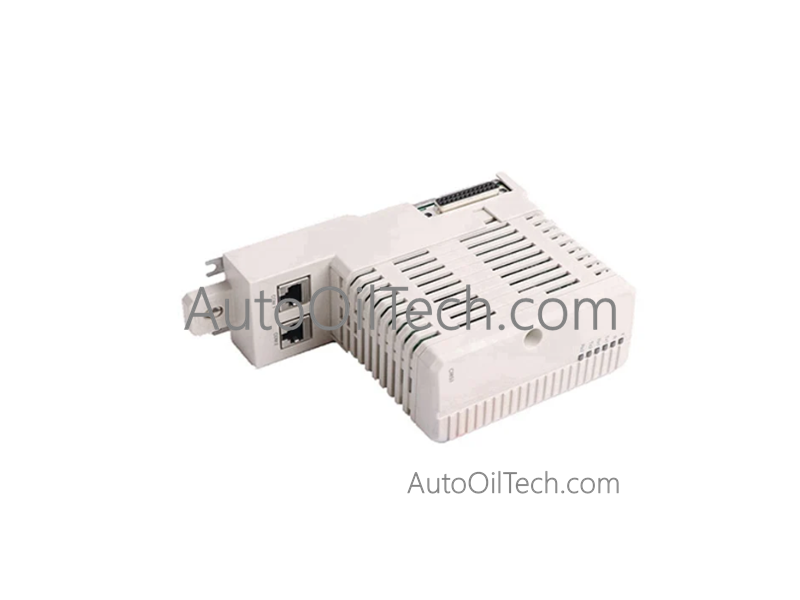

ABB CI801 3BSE022366R1 وحدة الاتصالات

نظرة عامة على المنتج

إن ABB 3BSE022366R1 (النوع CI801) عبارة عن واجهة اتصال Fieldbus (FCI) مصممة لدمج وحدات الإدخال/الإخراج S800 مع شبكات PROFIBUS-DP. وتعمل كنهاية ذكية لمحطة الإدخال/الإخراج، حيث تدير جميع الاتصالات بين وحدة PROFIBUS الرئيسية ووحدات الإدخال/الإخراج المحلية المتصلة عبر Modulebus. وتتولى CI801 مسؤولية تكوين الوحدة، ومسح بيانات الإدخال/الإخراج، وتقديم حالة التشخيص لنظام التحكم، مما يجعلها مكونًا حاسمًا لهياكل الإدخال/الإخراج الموزعة في التشغيل الآلي الصناعي.

المواصفات الفنية

• معرف المنتج: 3BSE022366R1

• تعيين نوع ABB: CI801

• البروتوكول: PROFIBUS-DP

• نوع الوحدة: واجهة اتصال Fieldbus (FCI)

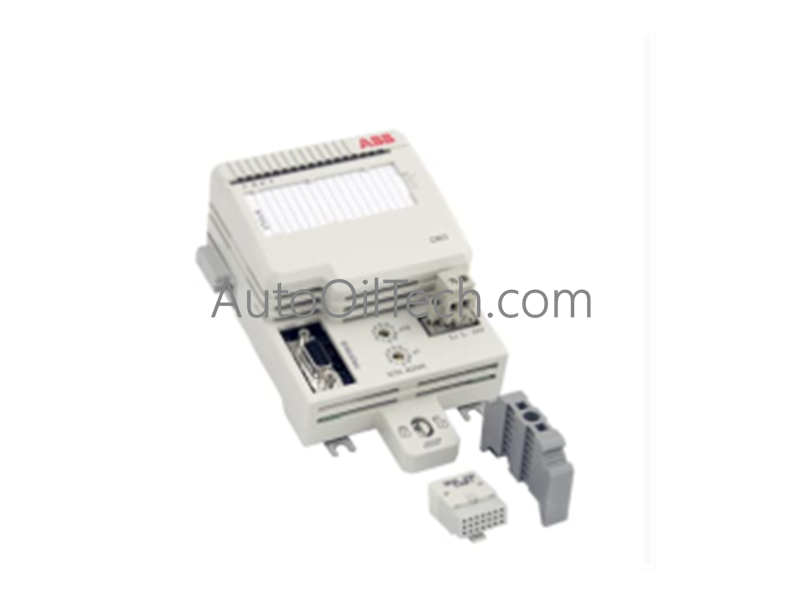

• المكونات المضمنة: 1x موصل مصدر طاقة، 1x مُنهي ناقل الوحدة TB807

• الواجهة: PROFIBUS-DP V0/V1 فردي

• الأبعاد (العرض × الارتفاع × العمق): 85.6 ملم × 136 ملم × 58.5 ملم

• الوزن الصافي: 0.3 كجم

• رمز النظام المنسق: 851762 (آلات استقبال وتحويل ونقل البيانات)

• مصدر الطاقة: 24 فولت تيار مستمر

الميزات الرئيسية

• وحدة تحكم Modulebus رئيسية مدمجة: تُدير تلقائيًا ناقل الإدخال/الإخراج المحلي، وتقوم بمسح ما يصل إلى 12 وحدة إدخال/إخراج (حسب التكوين) وتعيين بياناتها في برقية PROFIBUS.

• تركيب مدمج على سكة DIN: مصمم بحجم صغير (عمق 58.5 ملم) لزيادة مساحة الخزانة مع توفير إمكانات اتصال عالية السرعة.

• برنامج جاهز للاستخدام: يأتي مع برنامج نظام أساسي محمل مسبقًا، مما يسمح بالتكامل الفوري في أقسام PROFIBUS-DP القياسية.

• مؤشرات تشخيصية: يتميز بمصابيح LED أمامية للتشغيل، والتشغيل، والخطأ، والصيانة، مما يتيح استكشاف الأخطاء وإصلاحها بسرعة للشبكة ومجموعة الإدخال/الإخراج المحلية.

• إنهاء قياسي: يُزود بمُنهي ناقل الوحدة TB807، مما يضمن إنهاء ناقل البيانات المحلي بشكل صحيح لسلامة الإشارة عالية التردد.
