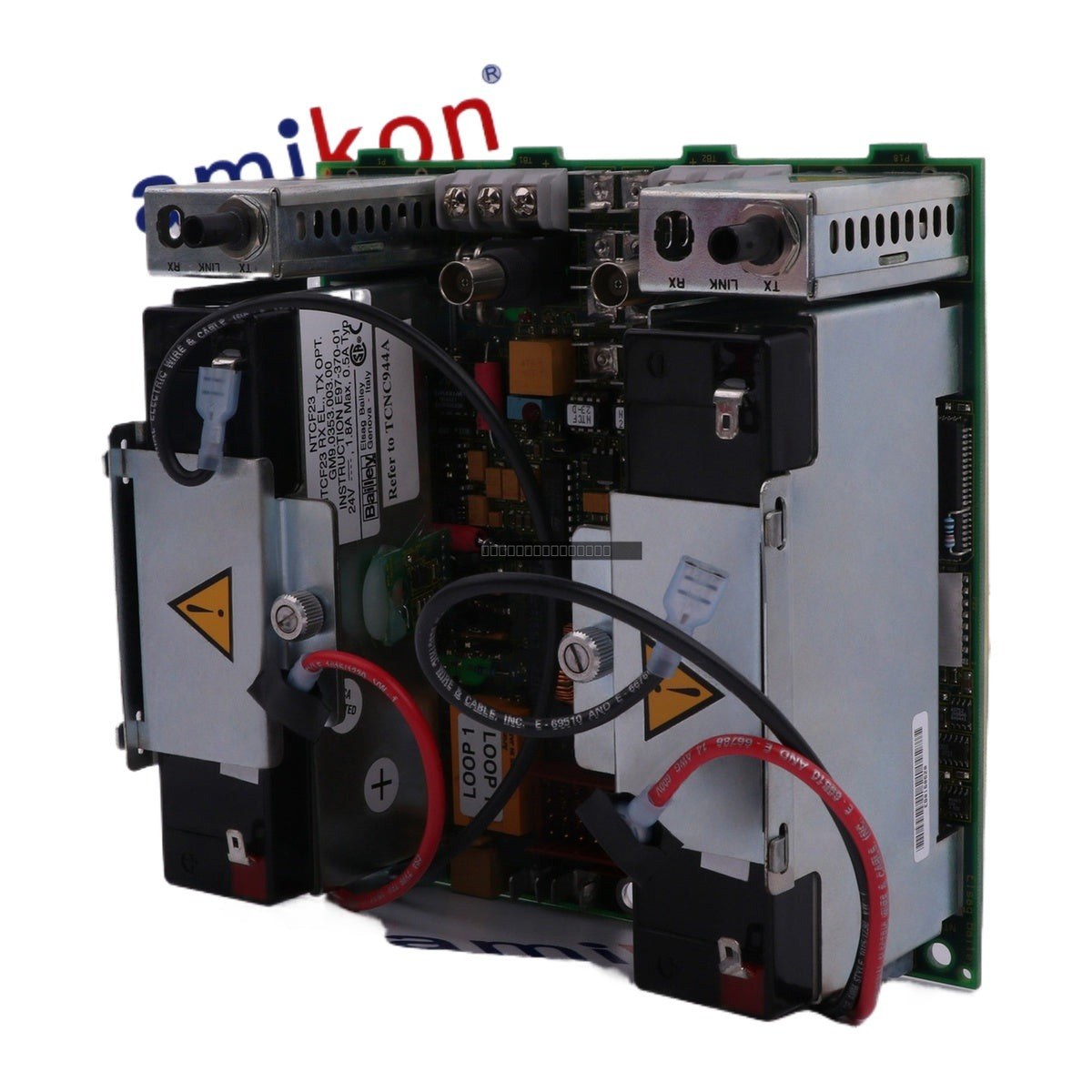

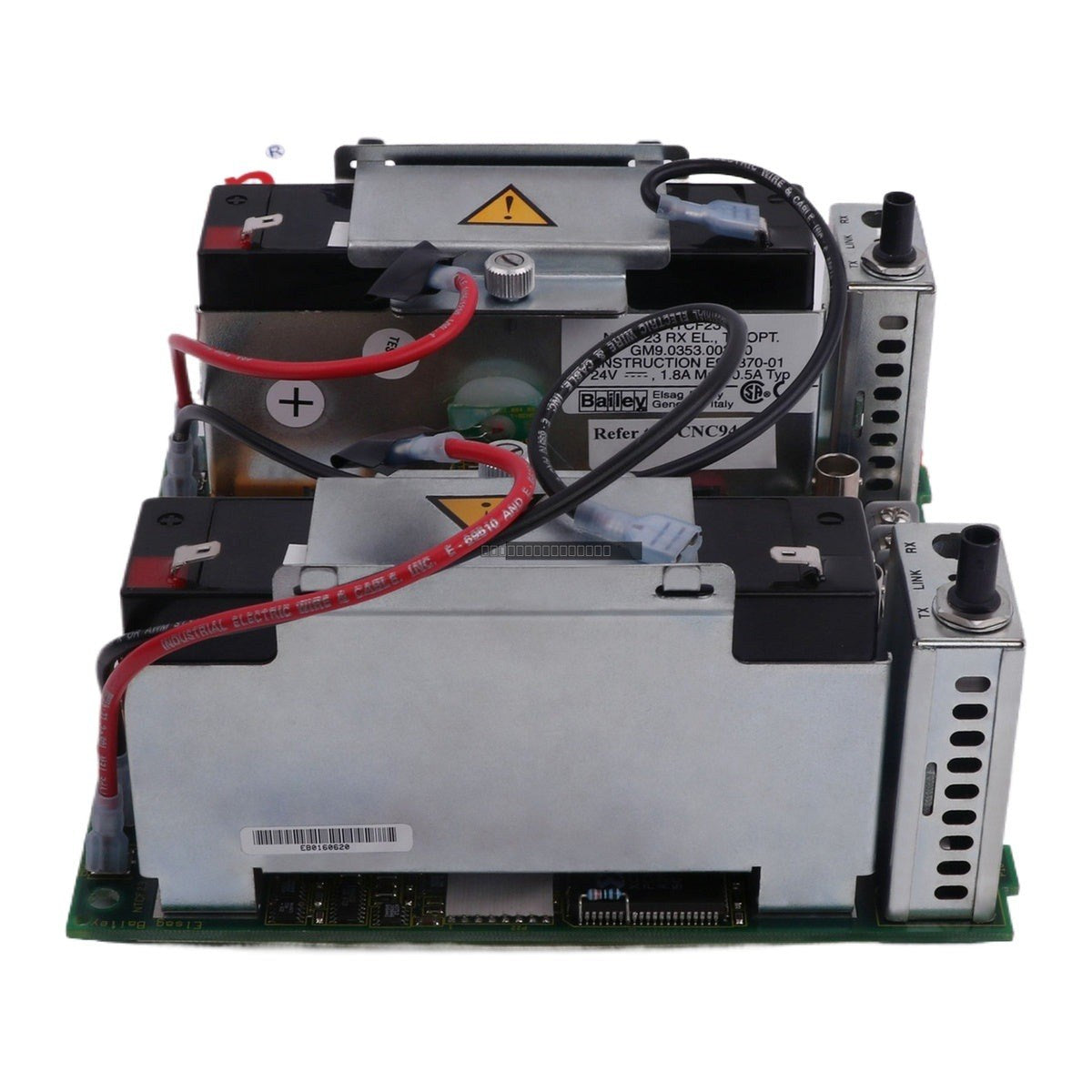

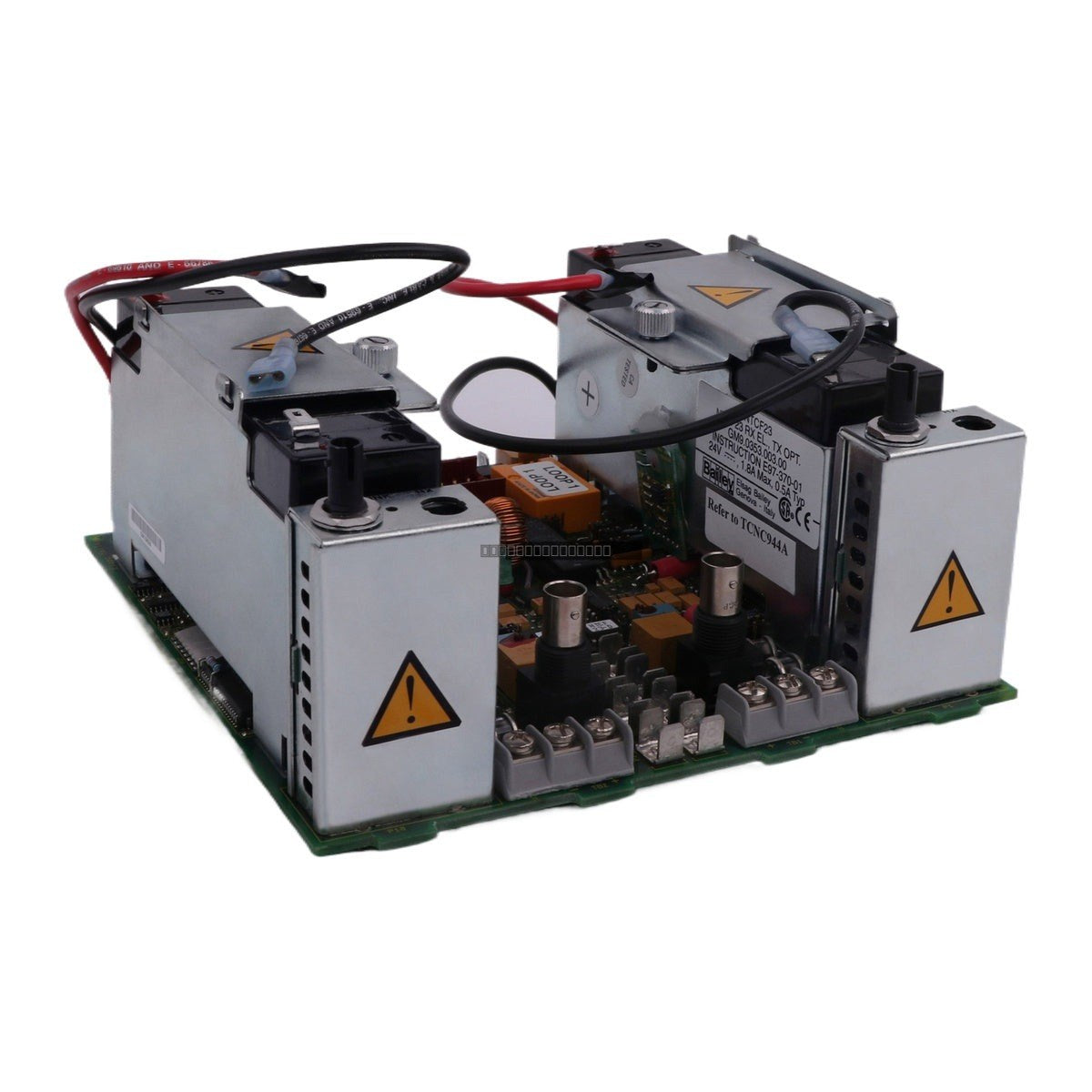

ABB Bailey Infi 90 NTCF23 هي وحدة إنهاء متخصصة مصممة لتسهيل الاتصال داخل نظام التحكم INFI-Net. تعمل هذه الوحدة كواجهة كهربائية-بصرية، مما يتيح تحويل إشارة موثوق به لدمج شبكة الألياف الضوئية. وهي مصممة لدعم متطلبات الاتصال القوية لبيئة التحكم الموزع Infi 90.
الميزات
مصممة لتحويل الإشارة الكهربائية إلى بصرية لشبكة INFI-Net.
توفر إنهاءً موثوقًا به لوصلات اتصالات الألياف الضوئية.
متوافقة مع بنية نظام التحكم Bailey Infi 90 القديمة.
هيكل متين من الأجهزة لنشرها في غرف التحكم الصناعية أو الخزانات.
التطبيقات
تستخدم وحدة الإنهاء هذه بشكل أساسي في محطات توليد الطاقة ومعالجة المياه ومحطات المعالجة الصناعية الثقيلة التي تعتمد على منصة Bailey Infi 90. وهي ضرورية لتوسيع مسافات الاتصال وتقليل التداخل الكهرومغناطيسي (EMI) باستخدام وسائط نقل الألياف الضوئية بين عقد التحكم.
المواصفات الفنية
النموذج
NTCF23
الشركة المصنعة
ABB
الوظيفة
وحدة إنهاء كهربائية-بصرية
توافق النظام
Bailey Infi 90 / INFI-Net
الوزن
2.25 كجم
الرمز الجمركي
8537101190
إرشادات التثبيت
تأكد من إيقاف تشغيل نظام التحكم قبل تركيب أو إزالة وحدة NTCF23 لمنع التلف الكهربائي.
قم بتركيب الوحدة في بيئة نظيفة وجافة ومتحكم في المناخ تتوافق مع متطلبات الخزائن الصناعية القياسية.
تعامل مع موصلات الألياف الضوئية بعناية؛ وتأكد من أنها نظيفة وخالية من الأوساخ قبل الإدخال للحفاظ على سلامة الإشارة.
تحقق من أن جميع الإنهاءات الكهربائية آمنة وأن كابلات الألياف الضوئية موجهة بنصف قطر الانحناء المناسب لتجنب تخفيف الإشارة.
اتبع احتياطات التفريغ الكهروستاتيكي (ESD) القياسية عند التعامل مع الوحدة لحماية الدوائر الداخلية.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لوحدة NTCF23؟
تعمل وحدة NTCF23 كجسر في نظام INFI-Net، حيث تقوم بتحويل الإشارات الكهربائية إلى إشارات بصرية لاتصالات الألياف الضوئية، مما يساعد في الحفاظ على جودة الإشارة عبر مسافات أطول.
هل هذه الوحدة متوافقة مع أنظمة التحكم الأخرى؟
تم تصميم وحدة NTCF23 خصيصًا لنظام ABB Bailey Infi 90. وهي غير مخصصة للاستخدام مع منصات التحكم غير المتوافقة مع Bailey أو الحديثة.
