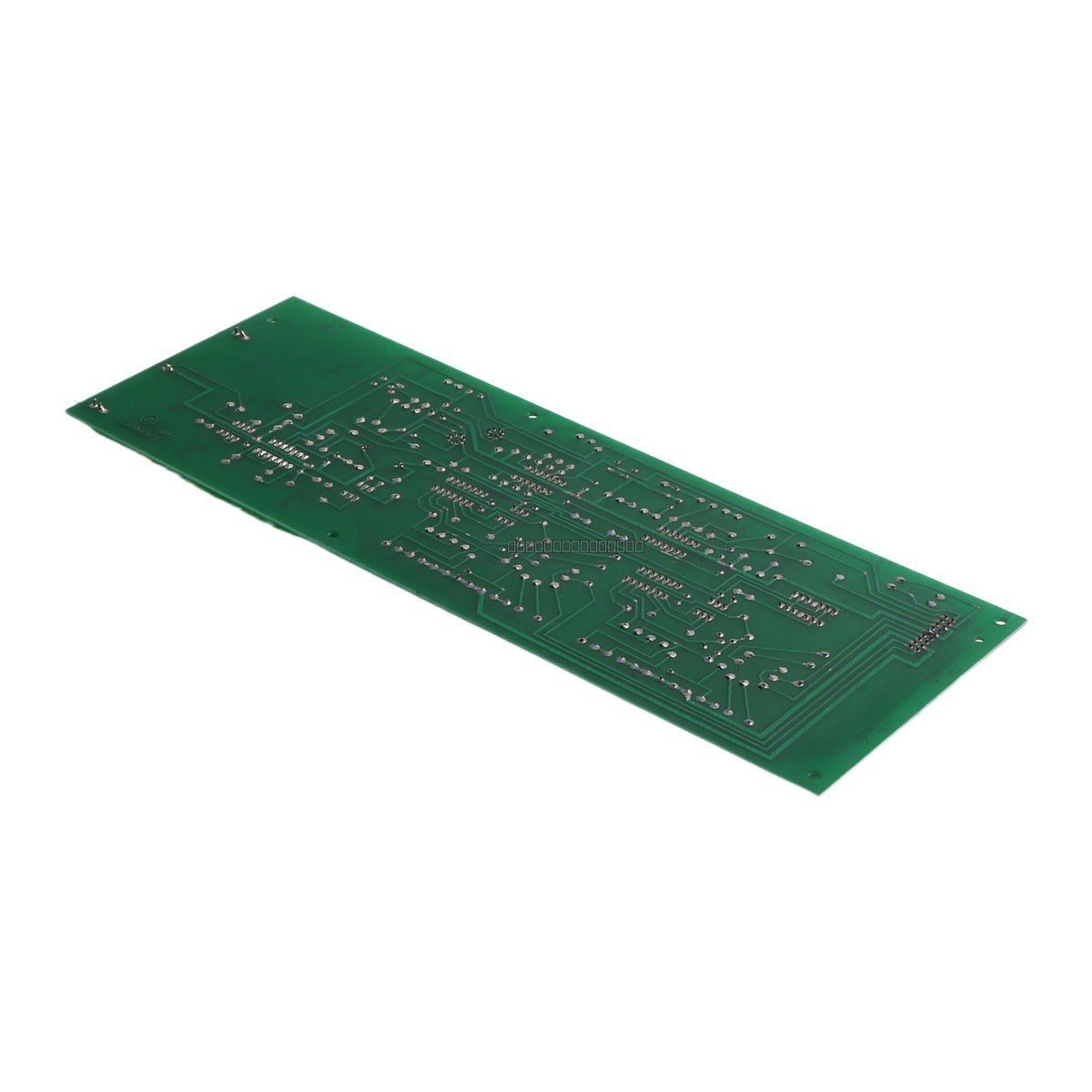

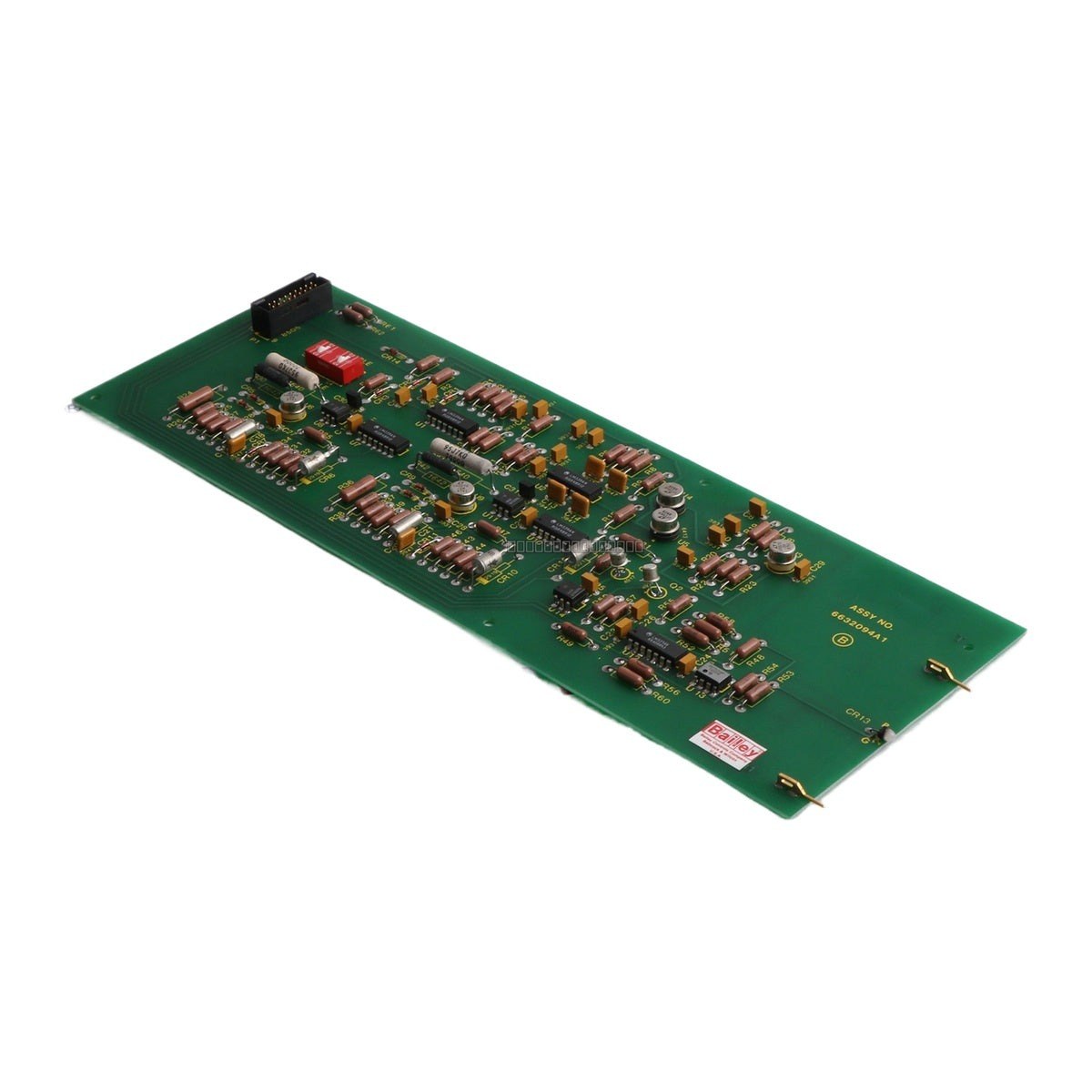

ABB Bailey 6632094A1 هي لوحة دوائر كهربائية عالية الأداء مصممة للدمج ضمن أنظمة التحكم الصناعية. تعمل لوحة الدوائر المطبوعة هذه كمكون معالجة أساسي أو مكون واجهة إدخال/إخراج، باستخدام معالج NEC V30H 16 بت بتردد 20 ميجاهرتز لإدارة منطق التحكم ومهام معالجة البيانات. وهي مجهزة بذاكرة سعتها 2 ميجابايت مخصصة لتخزين البرامج الثابتة، مما يضمن التنفيذ الموثوق للعمليات الخاصة بالنظام.
الميزات
معالج دقيق مدمج NEC V30H 16 بت بتردد 20 ميجاهرتز.
ذاكرة داخلية سعتها 2 ميجابايت لتخزين البرامج الثابتة.
مصممة لبيئات التحكم الصناعية عالية الموثوقية.
تدعم مجموعة واسعة من تكوينات الإدخال/الإخراج الرقمية والتناظرية.
المواصفات الفنية
نموذج المنتج
6632094A1
الشركة المصنعة
ABB
المعالج
NEC V30H 20 ميجاهرتز (16 بت)
ذاكرة البرامج الثابتة
2 ميجابايت
جهد إمداد الرف
+5 فولت تيار مستمر +/- 5%
طاقة المجال
+24 فولت تيار مستمر +/- 10%
المدخلات الرقمية
16 قناة، 24 فولت تيار مستمر
المخرجات الرقمية
8 مخرجات مرحل
المخرجات التناظرية
4 أحادية الطرف
درجة حرارة التشغيل
-20 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين
-40 درجة مئوية إلى +85 درجة مئوية
إرشادات التركيب
تأكد من فصل طاقة النظام بالكامل قبل تركيب أو إزالة لوحة الدوائر لمنع التلف الكهربائي.
تعامل مع لوحة الدوائر المطبوعة باستخدام تقنيات تخفيف التفريغ الكهروستاتيكي (ESD) المناسبة، مثل ارتداء حزام معصم مؤرض.
تحقق من استقرار جهد إمداد الرف عند +5 فولت تيار مستمر +/- 5% قبل تشغيل الوحدة.
تأكد من أن جميع الأسلاك الميدانية لمدخلات 24 فولت تيار مستمر ومخرجات المرحلات موصلة ومثبتة بشكل صحيح لمنع الإجهاد الميكانيكي على موصلات اللوحة.
حافظ على التهوية الكافية داخل الخزانة لضمان بقاء درجة حرارة التشغيل ضمن النطاق المحدد من -20 درجة مئوية إلى +70 درجة مئوية.
الأسئلة الشائعة
ما هي الوظيفة الأساسية للوحة الدوائر 6632094A1؟
إن 6632094A1 هي لوحة دوائر متخصصة تستخدم في أنظمة التحكم ABB Bailey، وتعمل كوحدة معالج وواجهة إدخال/إخراج للتعامل مع الإشارات الرقمية والتناظرية ضمن بنية الأتمتة.
ما هي متطلبات الطاقة لهذه الوحدة؟
تتطلب الوحدة مصدر طاقة +5 فولت تيار مستمر للمنطق الداخلي ومصدر طاقة +24 فولت تيار مستمر لعمليات الإدخال/الإخراج الجانبية.
