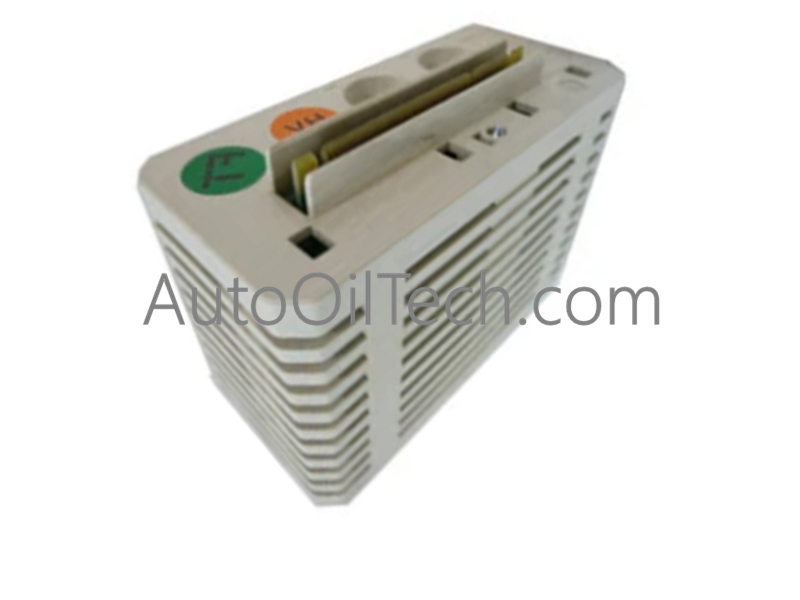

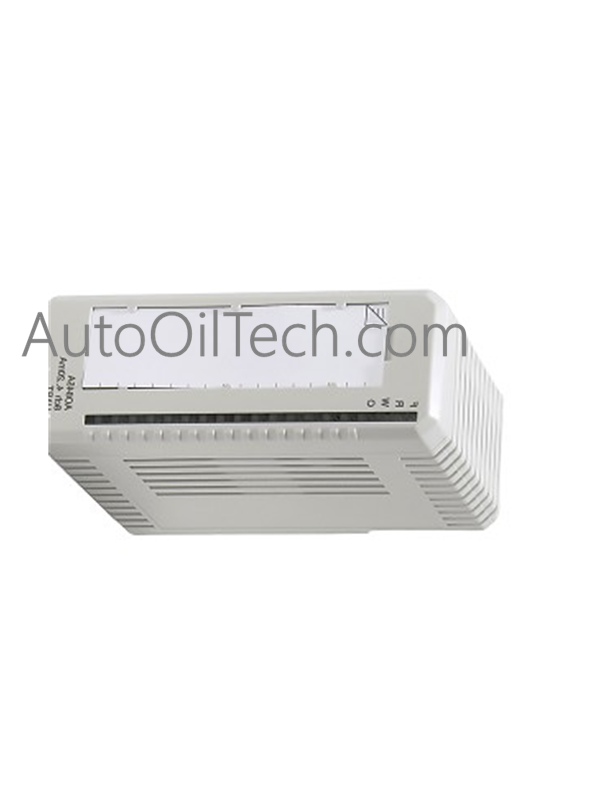

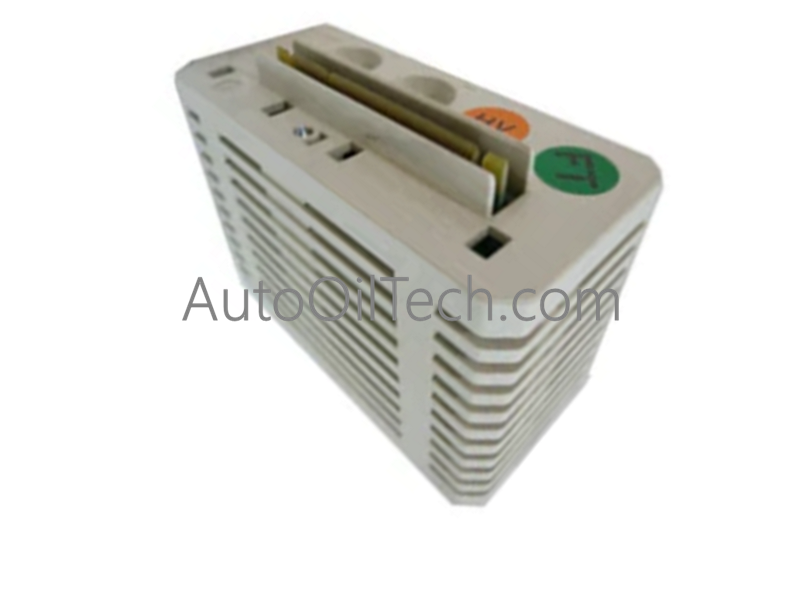

ABB AO890 3BSC690072R1 خرج تناظري آمن جوهريًا

نظرة عامة فنية

تعد AO890 (رقم القطعة: 3BSC690072R1) وحدة إخراج تناظرية متخصصة ذات 8 قنوات مصممة للبيئات الآمنة جوهريًا (IS) ضمن عائلة S800 I/O. توفر إشارات تيار أحادية القطب (0-20 مللي أمبير أو 4-20 مللي أمبير) مباشرة إلى الأجهزة الميدانية الموجودة في المناطق الخطرة دون الحاجة إلى حواجز أمان خارجية. مع دقة 12 بت وحماية مدمجة ضد الدوائر القصيرة، تضمن هذه الوحدة نقل أوامر عالي الدقة للصمامات والمشغلات مع الحفاظ على معايير سلامة صارمة للغلاف الجوي المتفجر.

المواصفات الفنية الشاملة

• الشركة المصنعة: ABB

• رقم المنتج: 3BSC690072R1

• النوع الوظيفي: إخراج تناظري آمن جوهريًا

• كثافة القناة: 8 قنوات

• نطاق الإشارة: 0-20 مللي أمبير / 4-20 مللي أمبير

• تصنيف السلامة: سلامة جوهرية (IS)

• الدقة: 12 بت

• دقة التحويل: نموذجي. 0.05%، حد أقصى. 0.1% (عند 650 $\Omega$)

• أقصى حمل للحلقة: < 725 $\Omega$ (عند 20 مللي أمبير) / < 625 $\Omega$ (عند 22 مللي أمبير)

• سرعة الاستجابة: زمن الصعود 1 مللي ثانية (10% إلى 90%)

• تصنيف العزل: معزولة حسب المجموعة عن الأرض

• تبديد الطاقة: 3.1 واط

• الاستهلاك الخارجي: نموذجي. 220 مللي أمبير (+24 فولت خارجي)

• مؤشرات الحالة: مؤشرات LED للخطأ والتشغيل

• الأصل: يتم الشحن من شنغهاي أو شيامن

التطبيقات النموذجية

• التحكم في الأجواء المتفجرة: تشغيل محولات I/P ومثبتات الصمامات في المناطق الخطرة 0، 1، أو 2.

• أجهزة التكرير: إدارة مضخات الحقن الكيميائي والصمامات التعديلية في وحدات معالجة النفط والغاز.

• توصيل المناطق الآمنة: توفير حل I/O مبسط يلغي الحاجة إلى حواجز العزل الخارجية الضخمة.

• تكامل DCS: الاتصال بسلاسة بنظام ABB Ability™ System 800xA عبر S800 ModuleBus لتنظيم العملية في الوقت الفعلي.
