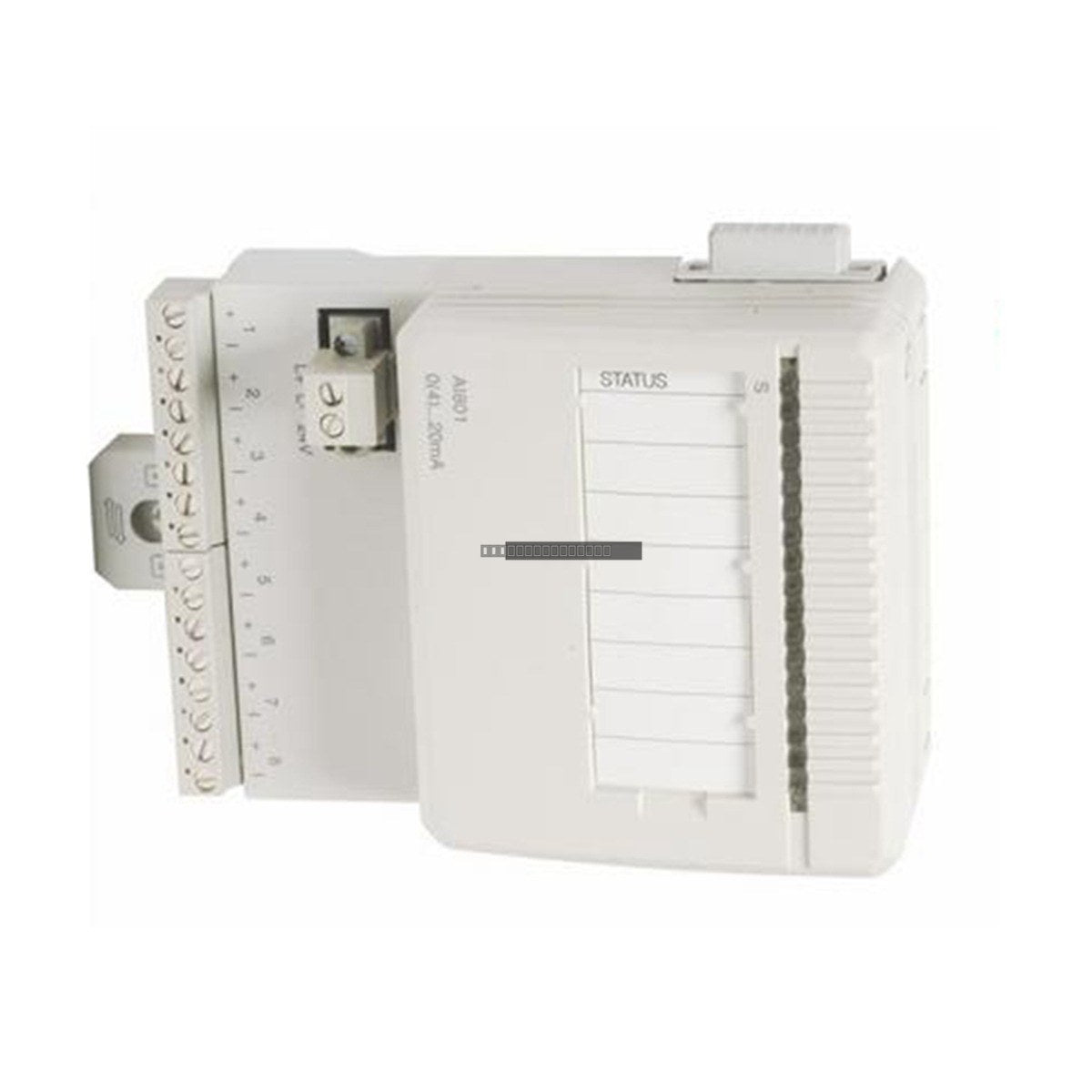

ABB AI801 (3BSE020512R1) هي وحدة إدخال تناظري من سلسلة S800 I/O مصممة لاكتساب بيانات العملية عالية الدقة. توفر هذه الوحدة 8 قنوات لمراقبة إشارات التيار، مما يضمن أداءً موثوقًا به في البيئات الصناعية الصعبة. وهي مصممة للاندماج ضمن أنظمة التحكم Advant OCS وأنظمة ABB الأخرى المتوافقة، مما يوفر إمكانات معالجة إشارات قوية.
الميزات
8 قنوات إدخال تناظري معزولة.
تدعم نطاقات إدخال التيار القياسية من 0 إلى 20 مللي أمبير.
دقة 12 بت لتحويل الإشارة بدقة.
تصميم وحدات مدمجة للاستفادة الفعالة من مساحة اللوحة.
نطاق واسع لدرجة حرارة التشغيل مناسب للظروف الصناعية القاسية.
المواصفات الفنية
النموذج
AI801 (3BSE020512R1)
عدد القنوات
8
إشارة الإدخال
0 إلى 20 مللي أمبير
الدقة
12 بت
مقاومة الإدخال
250 أوم
انخفاض جهد الإدخال
5 فولت كحد أقصى
وقت المسح
10 مللي ثانية لكل قناة
الدقة
+/- 0.1% من النطاق الكامل
درجة حرارة التشغيل
-25 درجة مئوية إلى +70 درجة مئوية
إرشادات التركيب
تأكد من تركيب الوحدة في بيئة نظيفة وجافة وخالية من الغبار الزائد والغازات المسببة للتآكل.
استخدم كابلات زوجية مجدولة محمية لجميع المدخلات التناظرية لتقليل التداخل الكهرومغناطيسي (EMI).
قم بتأريض دروع الكابلات عند نقاط التوصيل المخصصة للحفاظ على سلامة الإشارة.
تحقق من أن الوحدة مثبتة بإحكام في قاعدة I/O قبل تطبيق الطاقة.
افصل الطاقة دائمًا قبل إدخال الوحدة أو إزالتها من رف I/O لمنع التلف الكهربائي.
حافظ على التهوية الكافية حول الوحدة لمنع ارتفاع درجة الحرارة أثناء التشغيل المستمر.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لوحدة AI801؟ AI801 هي وحدة إدخال تناظرية تُستخدم لتحويل إشارات التيار من 0-20 مللي أمبير من الأجهزة الميدانية إلى قيم رقمية لمعالجتها بواسطة وحدة تحكم ABB.
هل هذه الوحدة متوافقة مع مكونات S800 I/O الأخرى؟ نعم، تم تصميم AI801 للاستخدام ضمن عائلة نظام ABB S800 I/O. يرجى التحقق من تكوين وحدة التحكم الخاص بك وتوافق اللوحة الأساسية قبل التثبيت.
