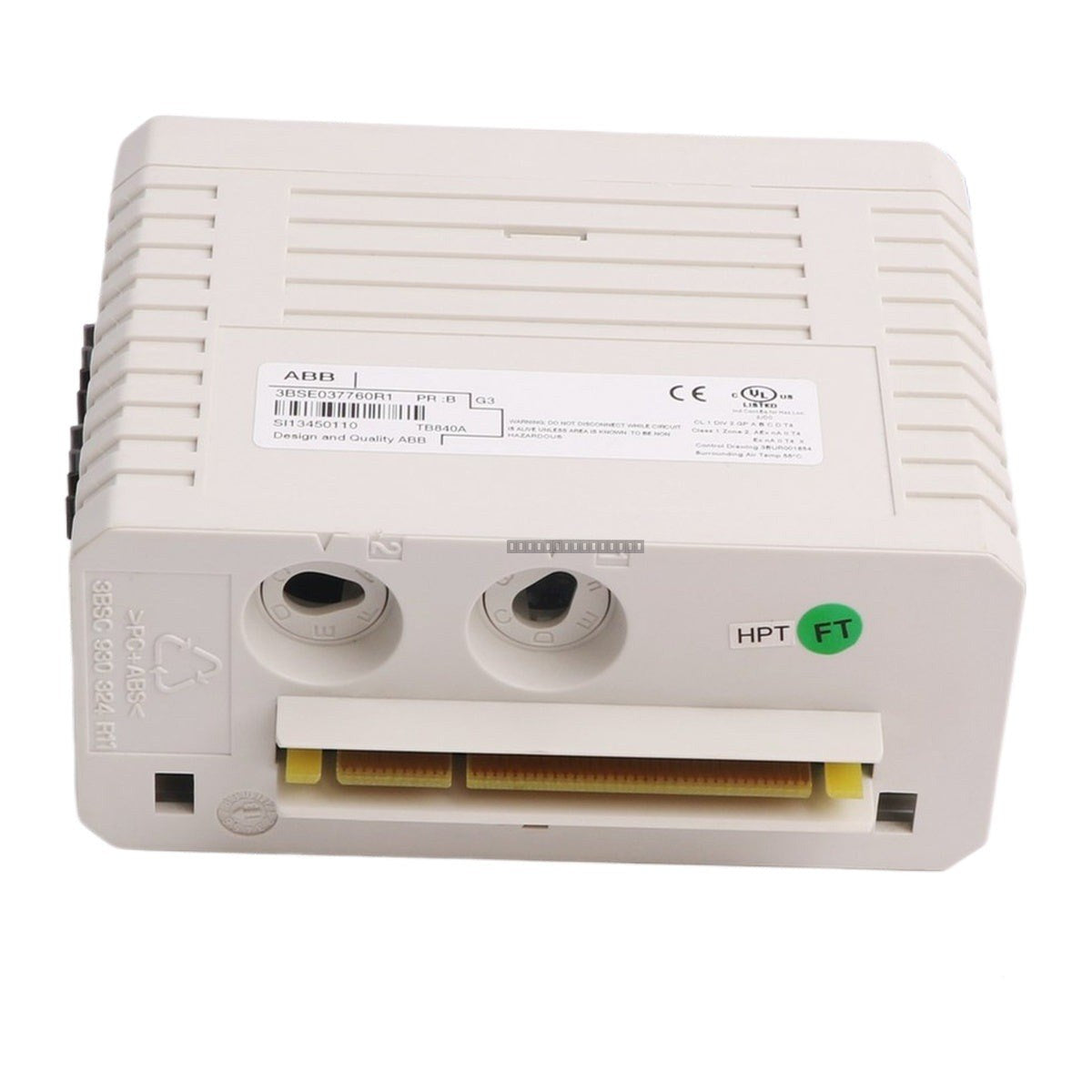

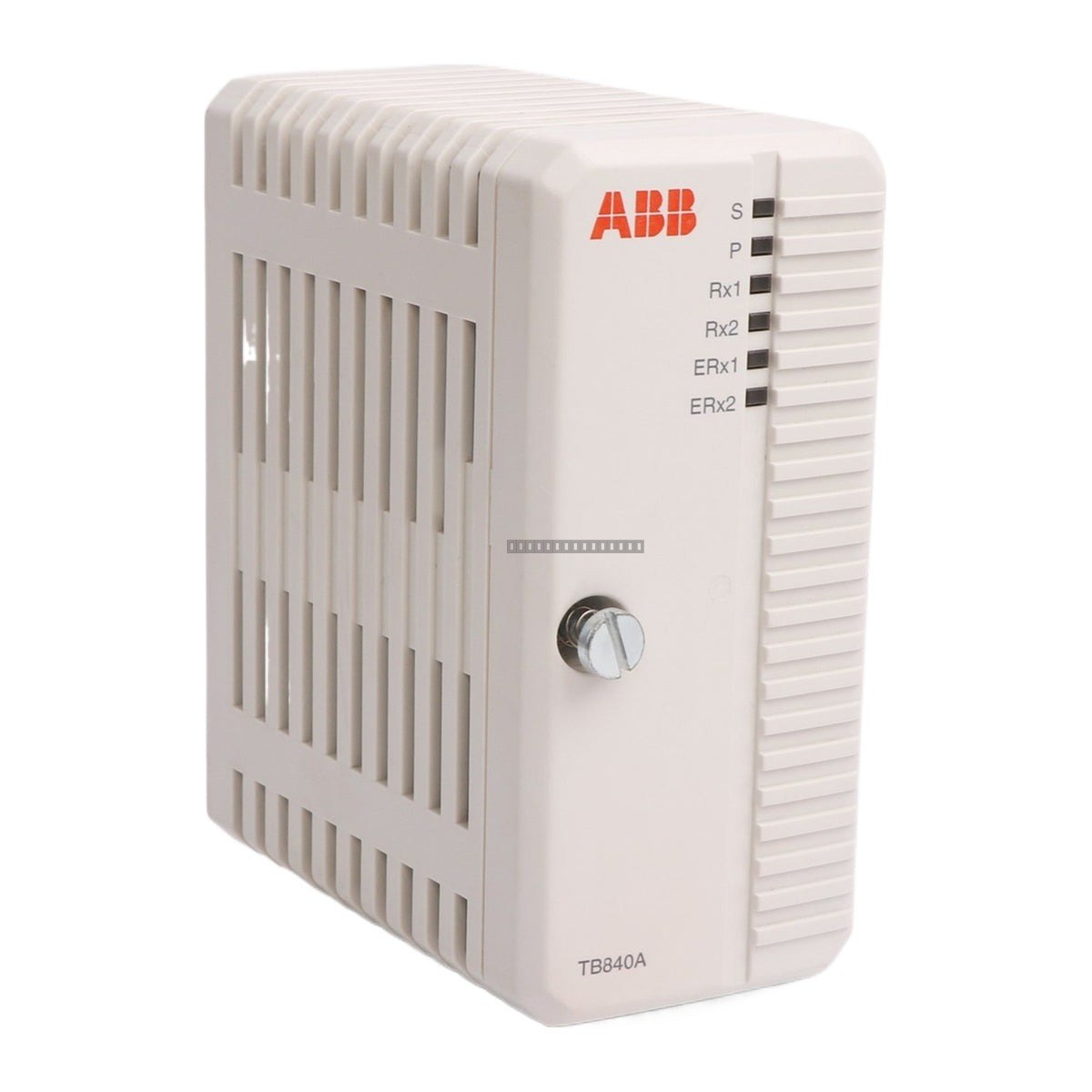

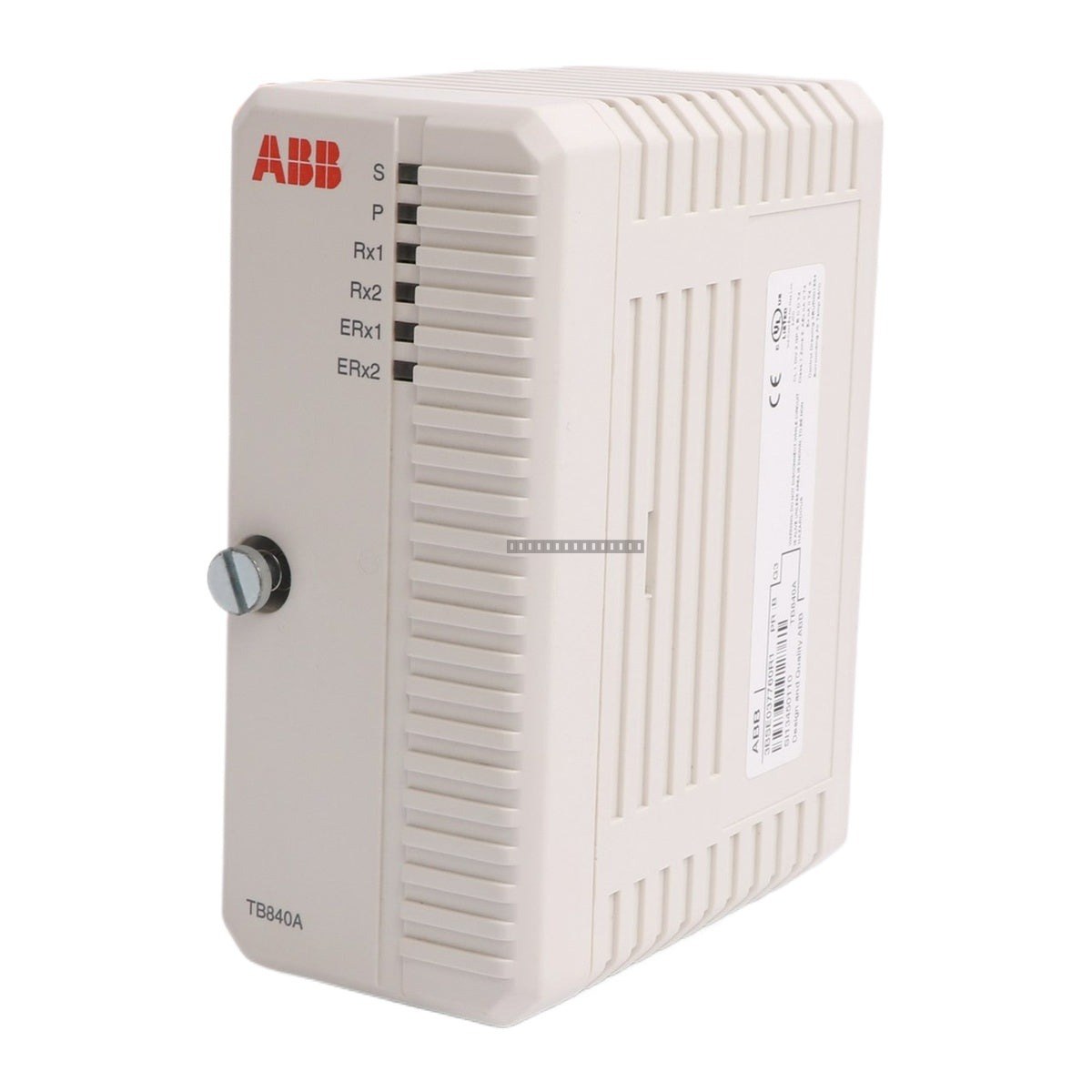

ABB TB840A 3BSE037760R1 مودم عنقود ناقل الوحدات

الوصف

ABB TB840A (3BSE037760R1) هو مودم عنقود Modulebus عالي الأداء مصمم لنظام التحكم في العمليات الموزعة S800 I/O. تعمل هذه الوحدة كواجهة ألياف بصرية حيوية لـ Optical ModuleBus، مما يتيح الاتصال القوي بين وحدات التحكم الرئيسية ومجموعات الإدخال/الإخراج عن بعد. تم تصميم TB840A خصيصًا لتكوينات 1+1 الاحتياطية، حيث يسهل الاتصال بخطوط Optical ModuleBus الاحتياطية مع الحفاظ على ModuleBus كهربائي موحد لوحدات الإدخال/الإخراج المتصلة.

الميزات

• منافذ ألياف بصرية مزدوجة للاتصال بـ Optical ModuleBus.
• واجهة ModuleBus كهربائية مدمجة لاتصال وحدة الإدخال/الإخراج المحلية.
• يدعم التشغيل الاحتياطي 1+1 للتطبيقات عالية التوافر.
• وظائف إشرافية لمراقبة سلامة ModuleBus للإدخال/الإخراج وحالة إمداد الطاقة.
• تصميم إمداد طاقة معزول لحماية وحدات الإدخال/الإخراج.
• طاقة الإدخال مدمجة داخلية لتعزيز السلامة.
• يدعم ما يصل إلى 12 وحدة إدخال/إخراج على الناقل الكهربائي وما يصل إلى 7 مجموعات على ناقل الألياف البصرية.

التطبيقات

• توليد الطاقة: الحصول على البيانات الموزعة والتحكم في محطات الطاقة الحرارية والنووية.
• النفط والغاز: التحكم في العمليات في المصافي، ومنصات النفط البحرية، ومحطات ضغط خطوط الأنابيب.
• المعالجة الكيميائية: التحكم المستمر في تكسير الإيثيلين وتصنيع الأدوية.
• الصناعات الثقيلة: التحكم في الأفران العالية والمحولات في علم المعادن، وأنظمة إثراء التعدين.
• إدارة المياه: معالجة مياه الصرف الصحي الحضرية على نطاق واسع ومحطات ضخ المياه.

المواصفات الفنية

إرشادات التركيب

• التعامل: تحتوي هذه الوحدة على مكونات إلكترونية حساسة. استخدم دائمًا حماية ESD (التفريغ الكهروستاتيكي) المناسبة أثناء التعامل والتركيب.
• التركيب: مصمم للتركيب على MTU (وحدة إنهاء الوحدة) متوافقة مثل TU841. تأكد من تثبيت الوحدة بإحكام للحفاظ على الاتصال الكهربائي.
• الطاقة: تأكد من فصل مصدر الطاقة بجهد 24 فولت تيار مستمر قبل إدخال أو إزالة الوحدة من الناقل.
• الكابلات: استخدم كابلات الألياف البصرية المناسبة لتوصيلات Optical ModuleBus. تأكد من نصف قطر الانحناء المناسب والحماية لمسارات الألياف لمنع فقدان الإشارة.
• البيئة: قم بالتركيب في بيئة تتوافق مع تصنيفات درجة الحرارة المحددة. تأكد من التهوية الكافية في الخزانة لمنع تراكم الحرارة.

الأسئلة الشائعة

ما هي الوظيفة الأساسية لـ TB840A؟

يعمل TB840A كواجهة ألياف بصرية لـ Optical ModuleBus، مما يسمح بتوزيع مجموعات الإدخال/الإخراج ويمكّن التشغيل الاحتياطي 1+1 في أنظمة S800 I/O.

هل يمكن استخدام TB840A في أنظمة غير احتياطية؟

على الرغم من أنه محسن للوفرة 1+1، إلا أنه يعمل كواجهة قياسية لربط مجموعات الإدخال/الإخراج بـ Optical ModuleBus في تكوينات S800 I/O المختلفة.

ما هي السعة القصوى للمودم؟

يدعم المودم ما يصل إلى 12 وحدة إدخال/إخراج على ModuleBus الكهربائي وما يصل إلى سبع مجموعات على ModuleBus للألياف البصرية.
