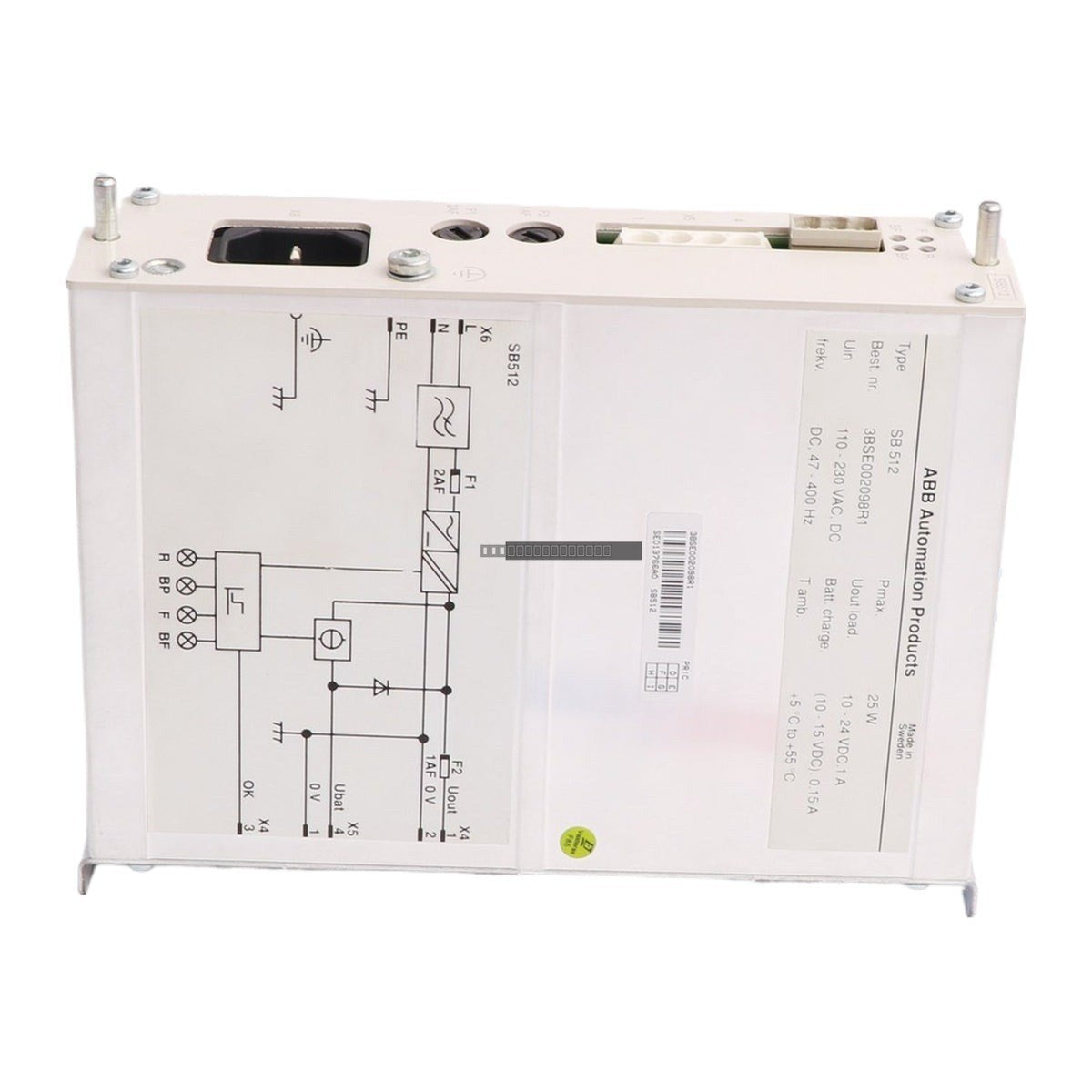

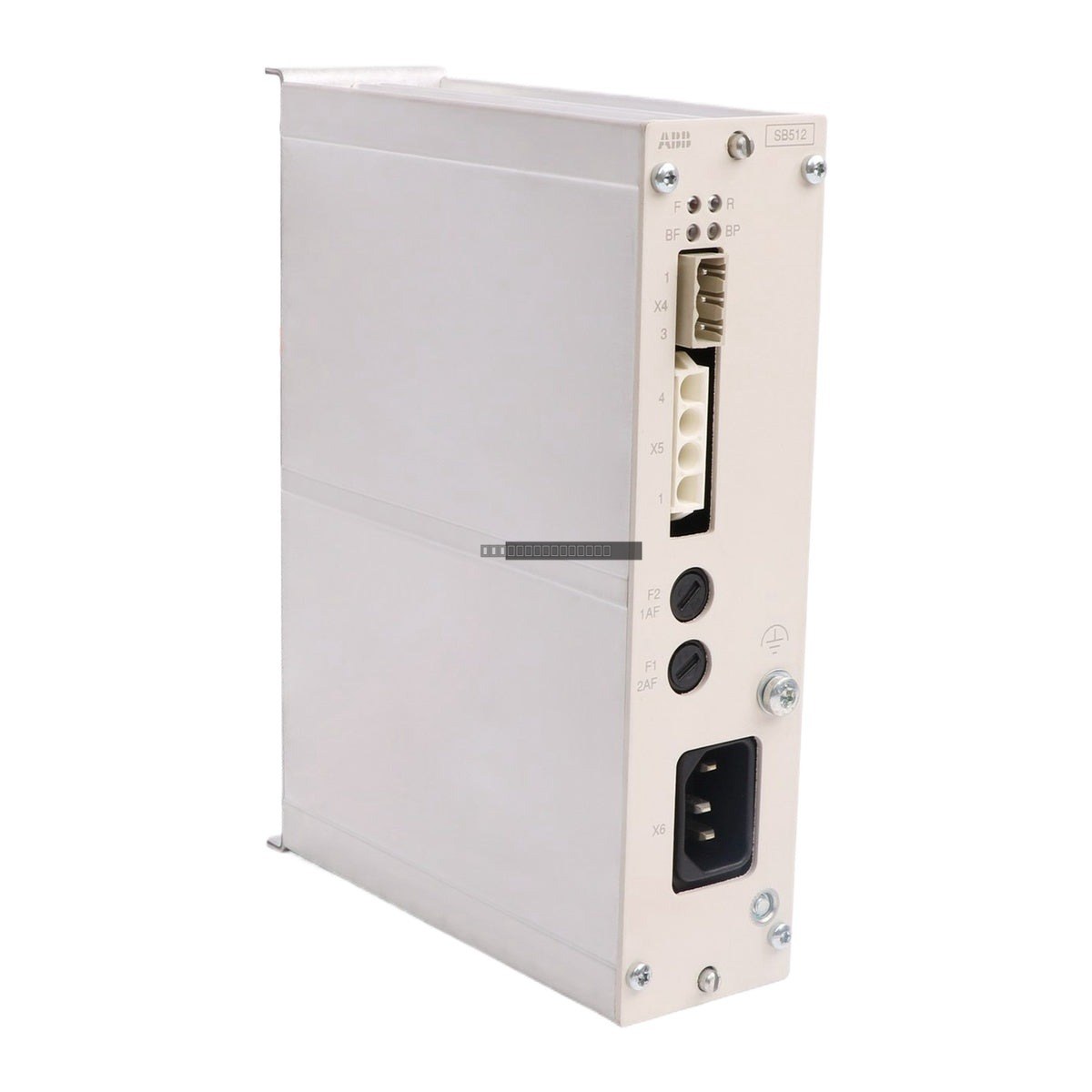

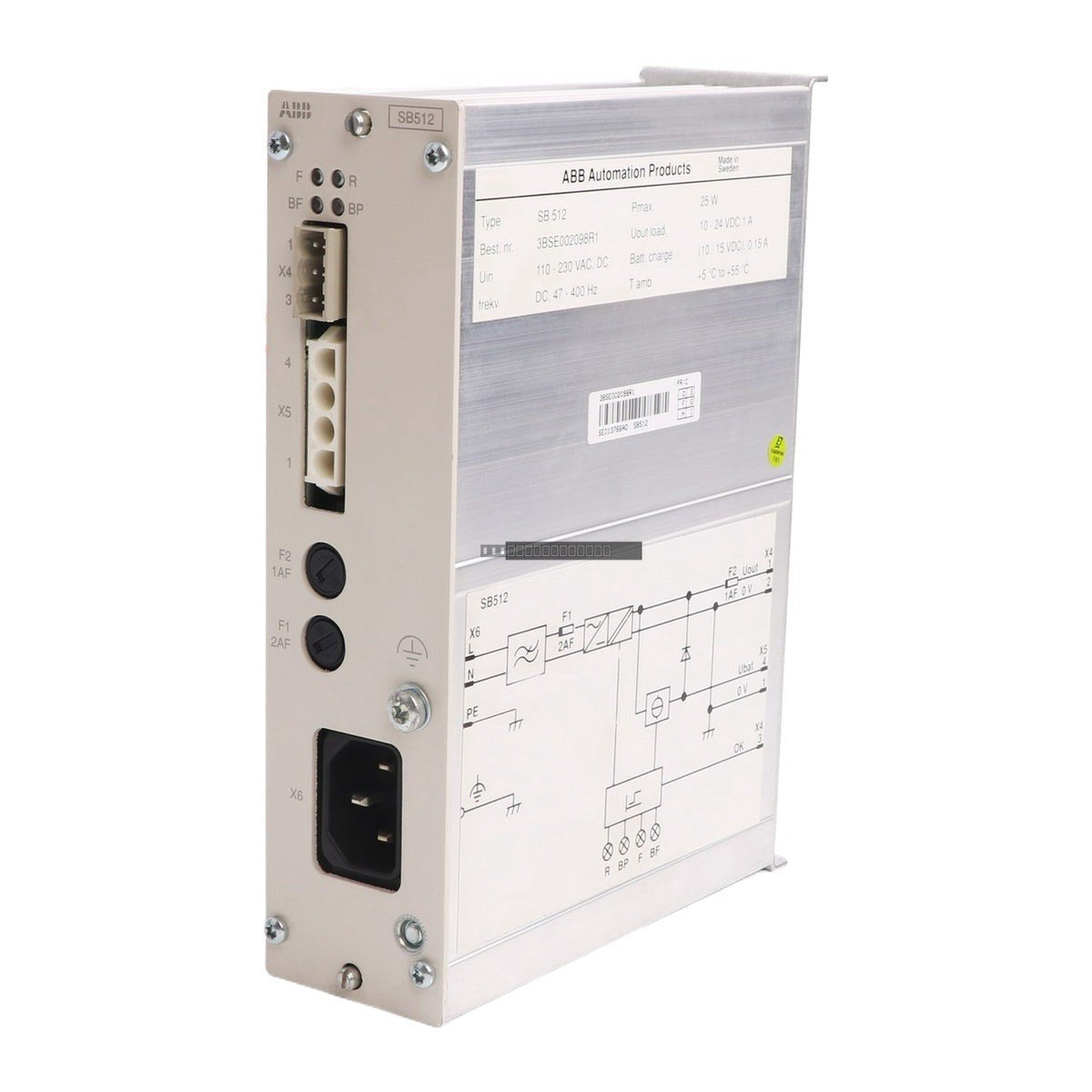

تُعد وحدة ABB SB512 (3BSE002098R1) وحدة إمداد طاقة مخصصة مصممة للاستخدام ضمن نظام الإدخال/الإخراج Advant S100. توفر هذه الوحدة تحويلاً وتوزيعاً موثوقين للطاقة، مما يضمن التشغيل المستقر لمكونات الإدخال/الإخراج المتصلة في بيئات الأتمتة الصناعية.
الميزات
مصممة خصيصًا للتوافق مع رفوف الإدخال/الإخراج Advant S100.
تدعم مجموعة واسعة من جهود الدخل لاستيعاب مختلف معماريات الطاقة الصناعية.
مصممة لتحقيق كفاءة عالية وتموج منخفض، مع الحفاظ على سلامة الإشارة لوحدات الإدخال/الإخراج الحساسة.
بنية متينة مناسبة لنطاقات درجات الحرارة الصناعية الصعبة.
التطبيقات
يُستخدم مصدر الطاقة هذا بشكل أساسي في تكوينات ABB Advant OCS و S100 للإدخال/الإخراج، حيث يوفر طاقة ميدانية لمحطات الإدخال/الإخراج الموزعة في أنظمة التحكم في العمليات وتوليد الطاقة وأتمتة التصنيع.
المواصفات الفنية
طراز المنتج
SB512 / 3BSE002098R1
الشركة المصنعة
ABB
جهد الدخل
110-230 فولت تيار متردد/تيار مستمر
جهد الخرج
10-24 فولت تيار مستمر
تيار الخرج
1 أمبير
درجة حرارة التشغيل
-25 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين
-40 درجة مئوية إلى +85 درجة مئوية
الرطوبة
5-95% رطوبة نسبية (غير متكثفة)
الارتفاع
يصل إلى 2000 متر
إرشادات التركيب
تأكد من تركيب مصدر الطاقة في بيئة نظيفة وجافة داخل حاوية صناعية.
تحقق من أن جهد الدخل يتطابق مع مواصفات الوحدة قبل تطبيق الطاقة.
حافظ على التهوية المناسبة حول الوحدة لمنع تراكم الحرارة، والالتزام بحدود درجة حرارة التشغيل المحددة.
استخدم مقاييس الأسلاك المناسبة لوصلات الدخل والخرج لتقليل هبوط الجهد وضمان اتصال طرفي آمن.
افصل الطاقة دائمًا قبل إدخال الوحدة أو إزالتها من رف الإدخال/الإخراج لمنع التلف الكهربائي أو القوس الكهربائي.
تأكد من تثبيت الوحدة بإحكام في الرف وتأريضها بشكل صحيح لتقليل التداخل الكهرومغناطيسي (EMI).
الأسئلة الشائعة
هل SB512 متوافق مع أنظمة الإدخال/الإخراج Advant الأخرى؟ تم تصميم SB512 خصيصًا لسلسلة الإدخال/الإخراج Advant S100. يرجى التحقق من وثائق نظامك أو توافق رقم الجزء قبل التثبيت.
ما هي الوظيفة الأساسية لهذه الوحدة؟ يعمل SB512 كوحدة إمداد طاقة، حيث يحول جهود التزويد الأولية إلى مستويات تيار مستمر المطلوبة لعمليات الإدخال/الإخراج الميدانية داخل نظام S100.
