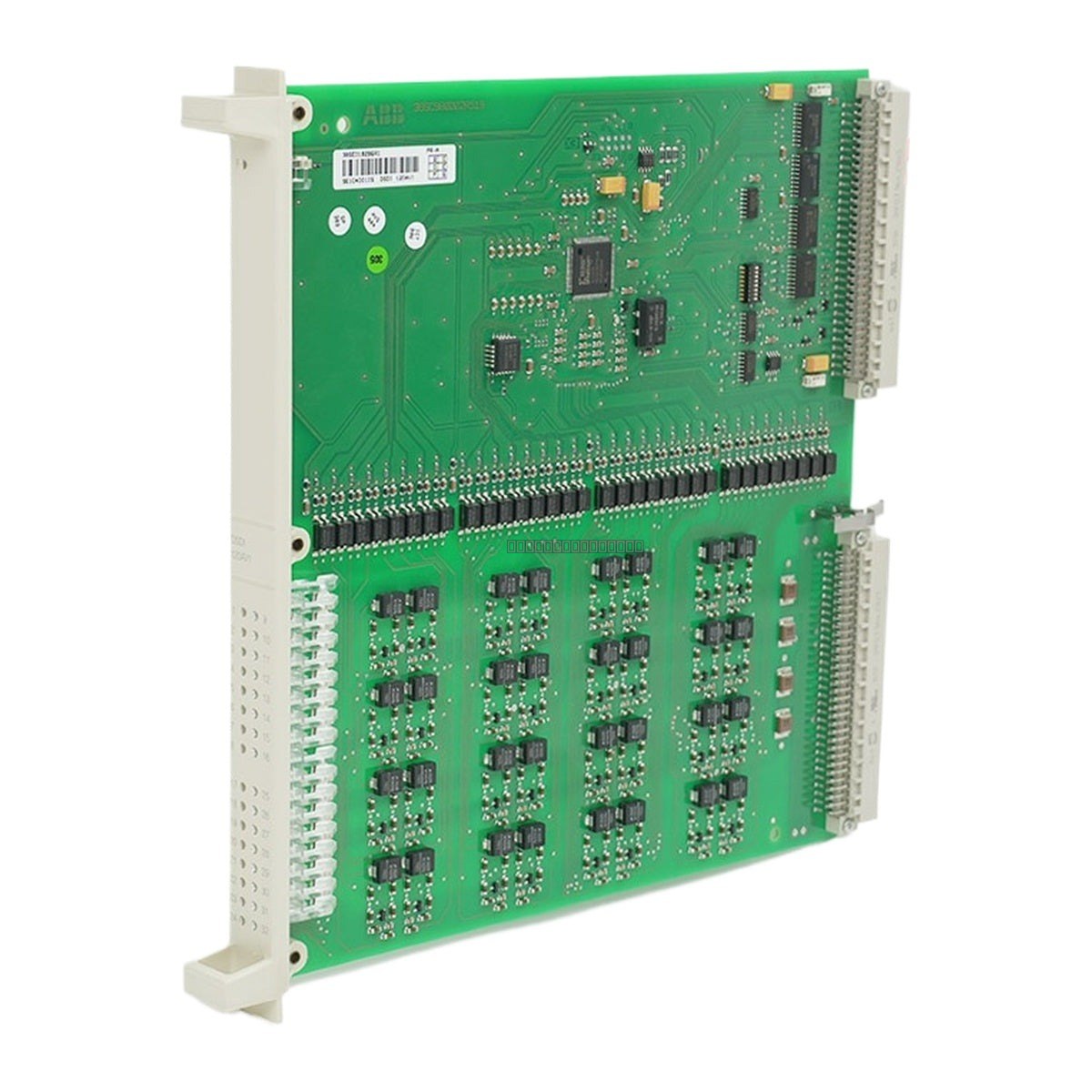

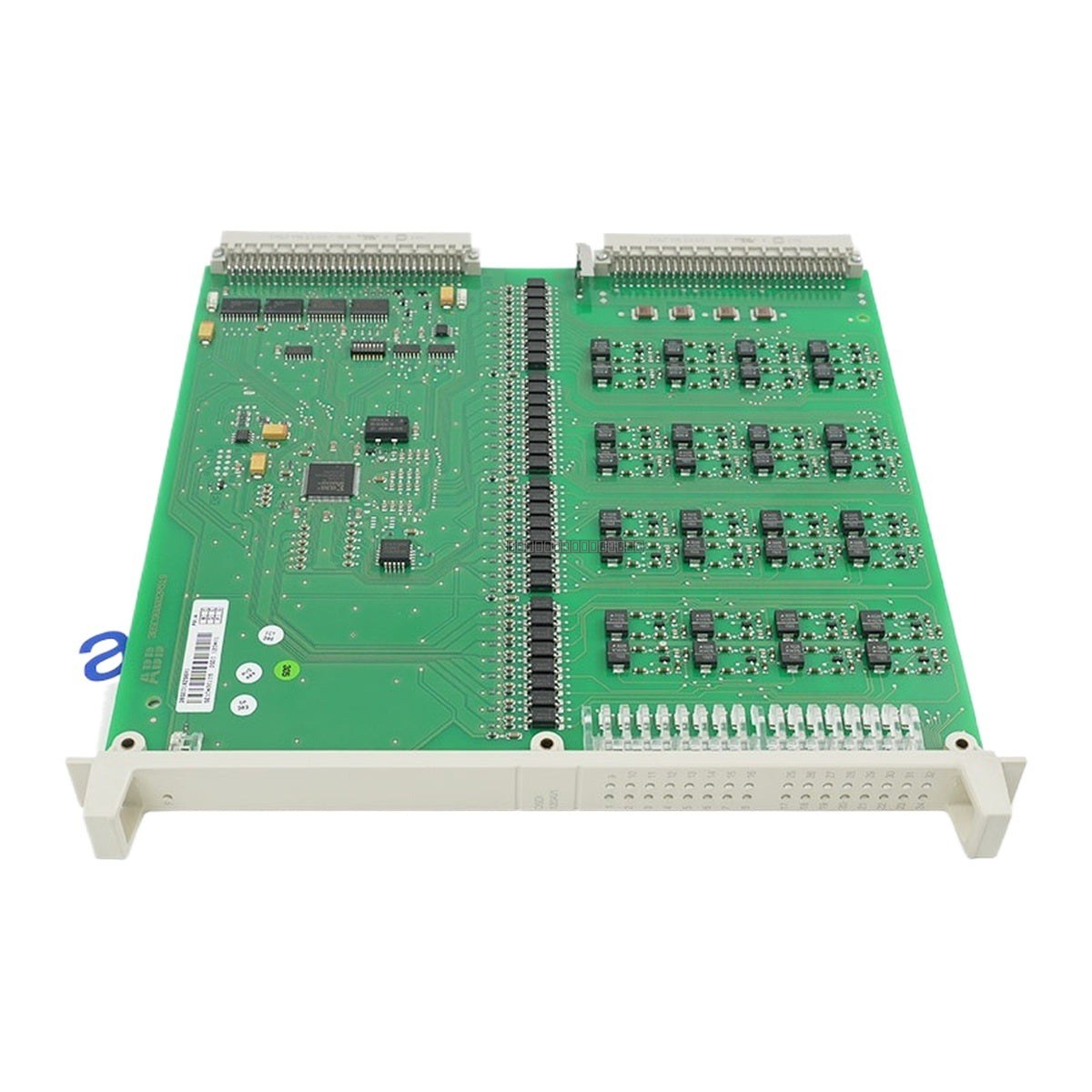

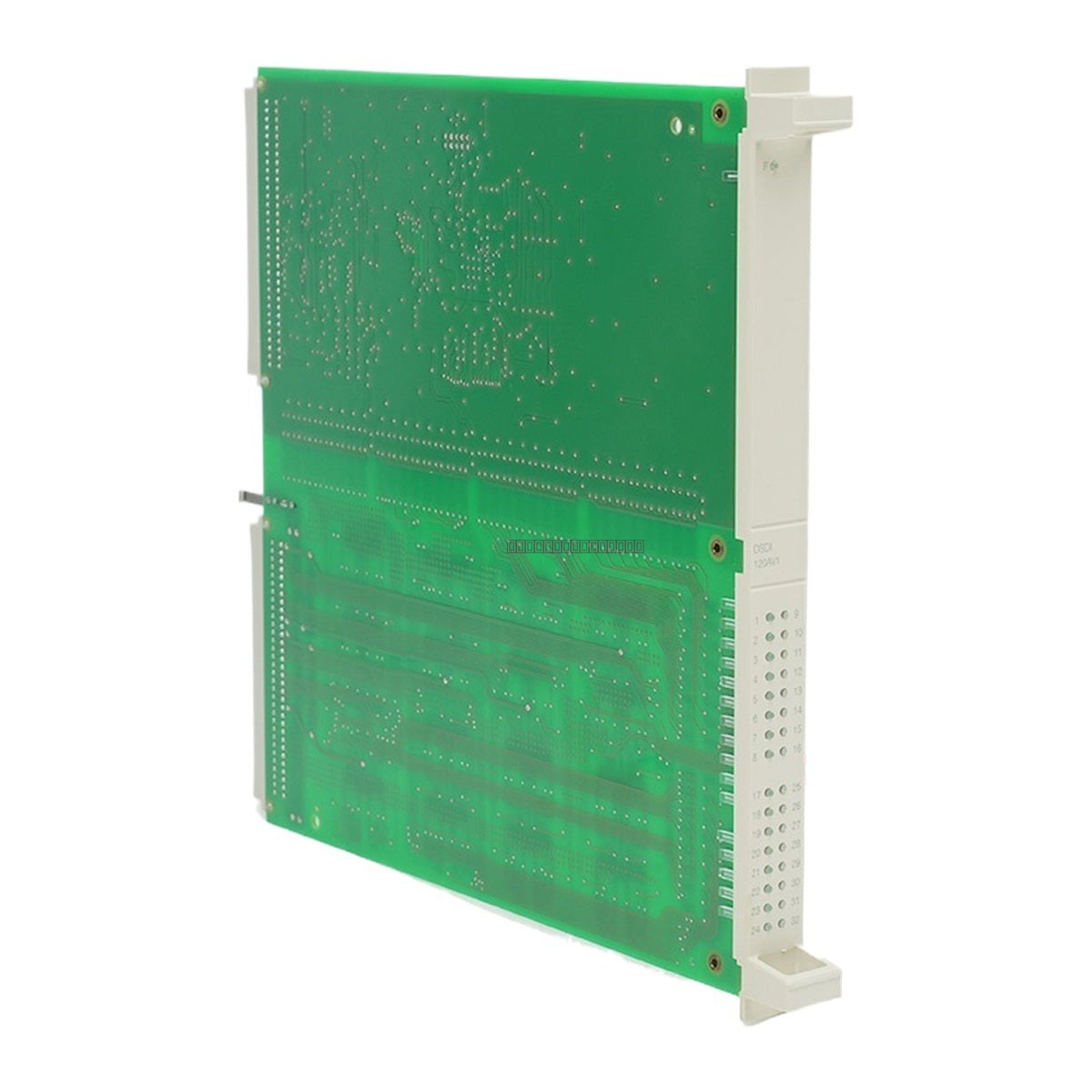

وحدة الإدخال الرقمي ABB DSDI120AV1 3BSE018296R1

وحدة ABB DSDI120AV1 (3BSE018296R1) هي وحدة إدخال رقمية عالية الكثافة ذات 32 قناة مصممة لنظام الإدخال/الإخراج Advant S100. تعمل هذه الوحدة كواجهة حيوية بين أجهزة الاستشعار أو المفاتيح على مستوى الحقل ونظام التحكم، مما يسهل الحصول على إشارة موثوقة في بيئات الأتمتة الصناعية.

الميزات

• قدرة إدخال رقمية ذات 32 قناة لمعالجة الإشارات عالية الكثافة.
• مصممة للاندماج السلس مع وحدات التحكم Advant Controller 250/450 ورفوف الإدخال/الإخراج S100.
• تدعم الفولتية الاسمية للمدخلات 24 فولت تيار مستمر.
• مؤشرات LED مدمجة للحالة لمراقبة التشخيص السريع.
• عزل على مستوى الوحدة لضمان سلامة الإشارة.
• تدعم توصيل ما يصل إلى أربع وحدات اتصال خارجية (8 مدخلات لكل منها) عبر كابلات ABB القياسية.

التطبيقات

• النفط والغاز وتوليد الطاقة: الحصول على إشارات رقمية عالية السرعة لحلقات التحكم في العمليات.
• تصنيع السيارات: مراقبة حالة خط التجميع، وحركة الروبوتات، ومحطات السلامة.
• الأتمتة البحرية: الاندماج في أنظمة التحكم على متن السفن لمراقبة الآلات.
• مناولة المواد: تتبع موضع المنتج وحالته على أنظمة النقل الأوتوماتيكية.

المواصفات الفنية

إرشادات التركيب

• تأكد من إيقاف تشغيل نظام التحكم قبل إدخال الوحدة أو إزالتها من رف الإدخال/الإخراج S100.
• تعامل مع الوحدة باستخدام ممارسات آمنة للتفريغ الكهروستاتيكي (ESD) لمنع تلف المكونات الإلكترونية الحساسة.
• تأكد من التأريض الصحيح لرف الإدخال/الإخراج S100 لتقليل تداخل EMI.
• وجه كابلات الإشارة بعيدًا عن خطوط الطاقة عالية الجهد ومصادر EMI عالية للحفاظ على دقة الإشارة.
• تحقق من أن مصدر الطاقة 24 فولت تيار مستمر ضمن النطاق المحدد 19.2-30 فولت تيار مستمر قبل التشغيل.
• تتشارك كل مجموعة من 16 قناة مرجع 0 فولت مشترك؛ ضع في اعتبارك الصمامات الخارجية لحماية المجموعات الفرعية إذا تطلب التطبيق ذلك.

الأسئلة الشائعة

ما هو DSDI120AV1 3BSE018296R1؟

ABB DSDI120AV1 هي لوحة إدخال رقمية ذات 32 قناة مصممة لأنظمة Advant Controller 250/450 أو S100 I/O، وتعمل عادةً بجهد 24 فولت تيار مستمر.

ما وظيفة DSDI120AV1؟

تقوم بتحويل 32 إشارة إدخال من حقل العملية إلى تنسيق مناسب لوحدات التحكم Advant Controller 250/450 (AC 250/450) وتركيب رف S100 I/O.

ما هي الأنظمة التي تتوافق معها؟

إنها جزء من عائلة S100 I/O ومتوافقة مع Advant Controller 450 و Advant OCS مع Master SW، ويمكن دمجها في System 800xA.

هل هي متوافقة مع RoHS؟

يتم إعفاء هذا الجزء تحديدًا بشكل عام من نطاق التوجيه 2011/65/EU (RoHS) كما هو منصوص عليه في إعلان المطابقة الخاص بالاتحاد الأوروبي.
