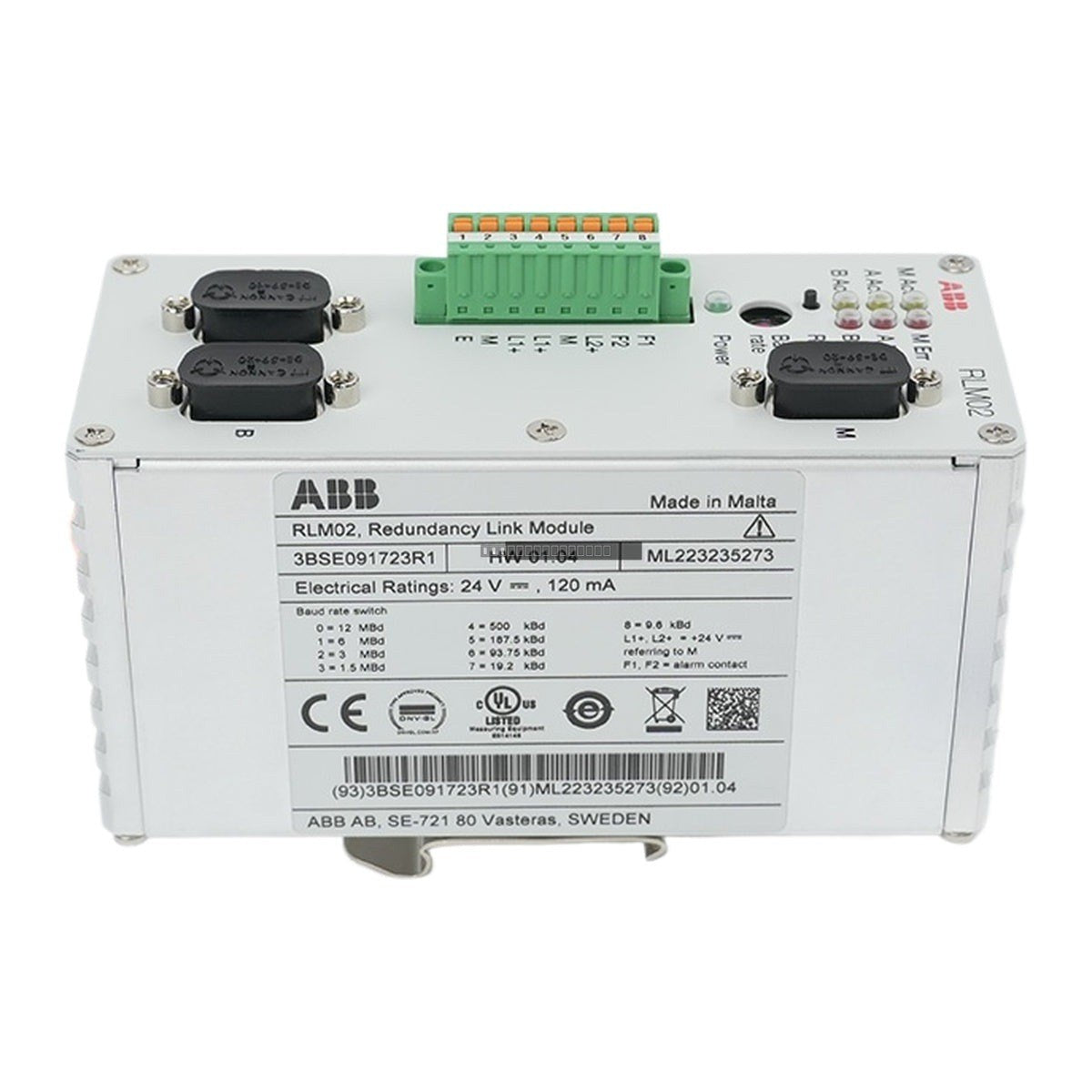

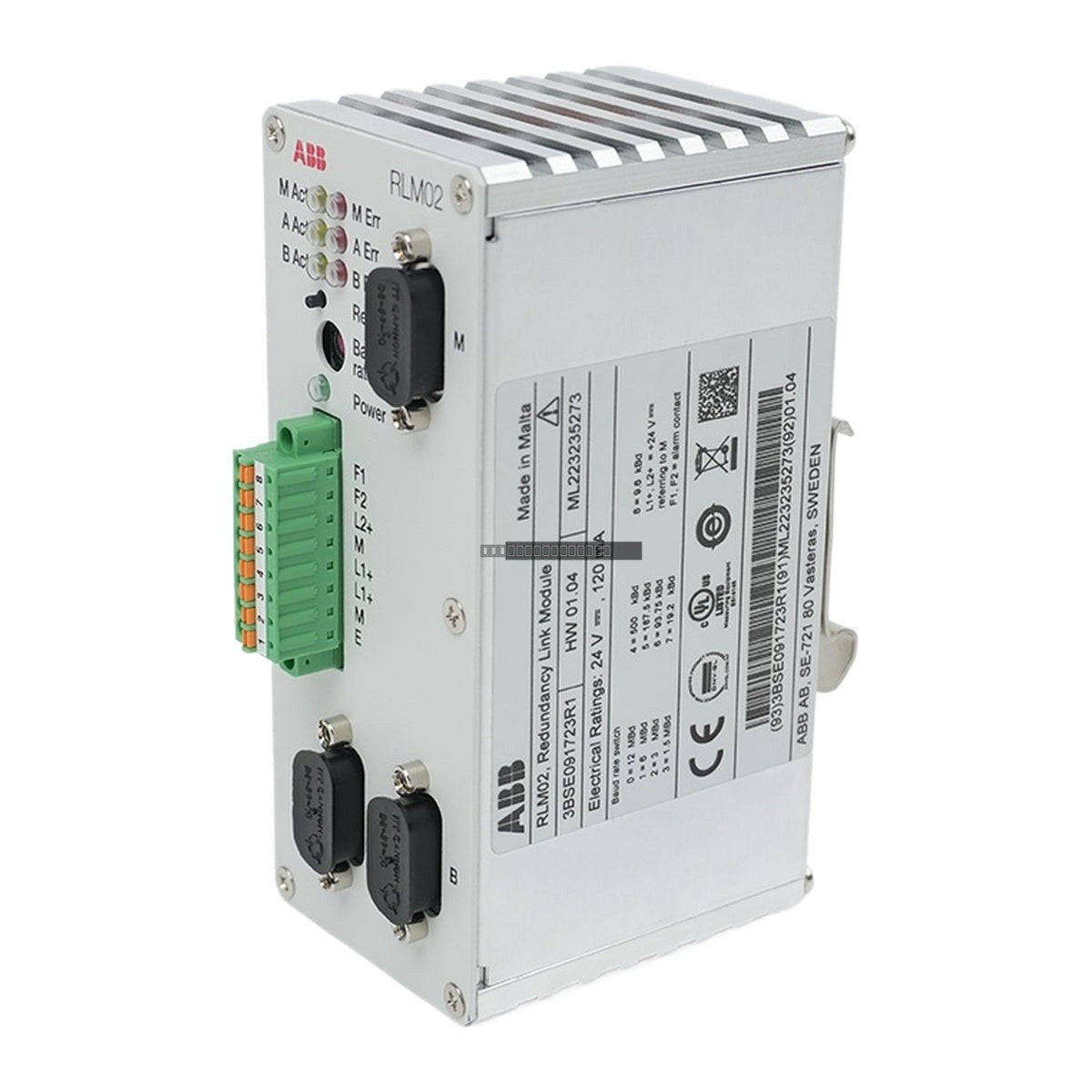

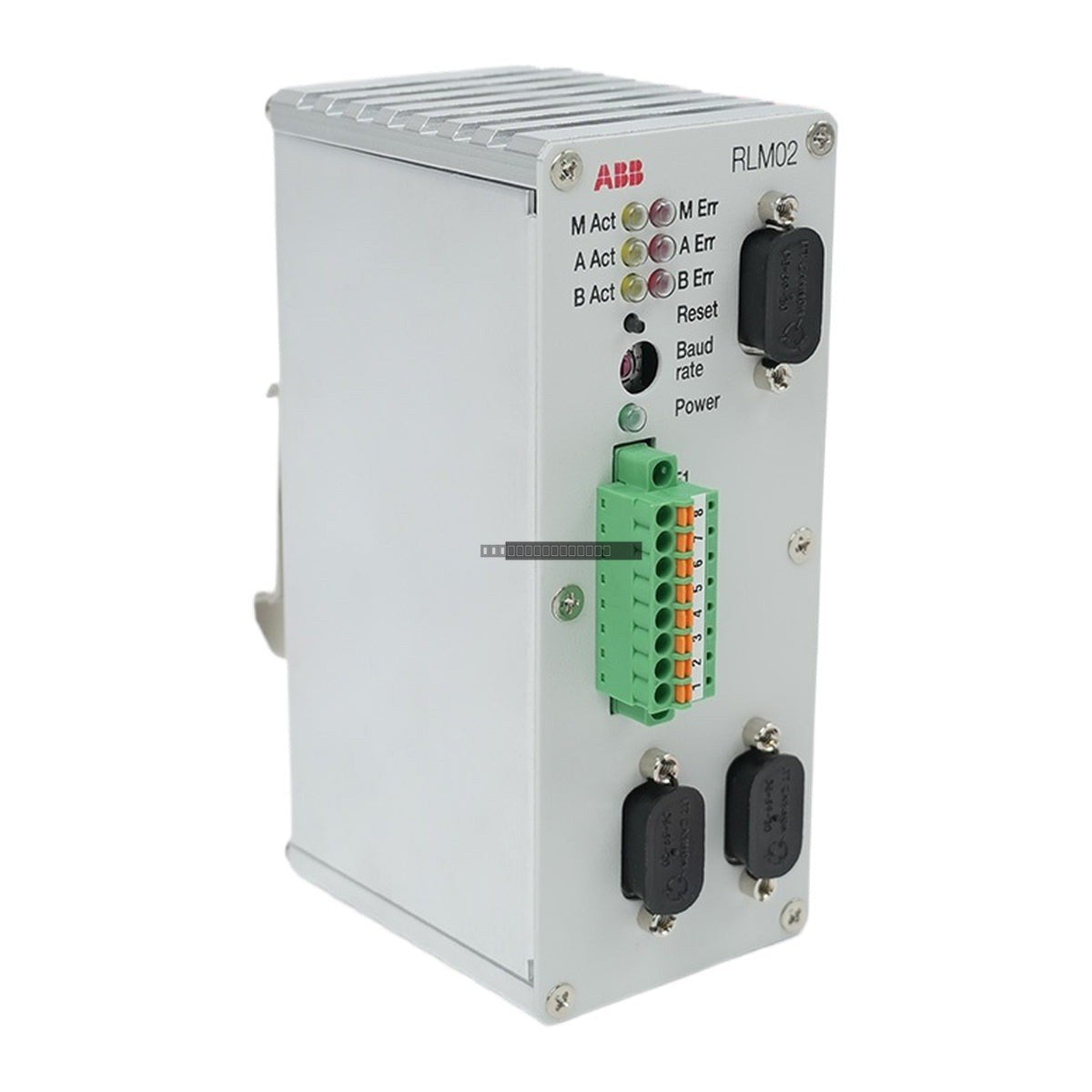

إن ABB RLM02 (3BSE091723R1) هي وحدة وصلة تكرار PROFIBUS DP/FMS مصممة لتوفير تكرار الكابلات لشبكات اتصالات PROFIBUS. تعمل كمكرر ومحول نشط، حيث تحول خط PROFIBUS RS-485 واحد غير متكرر إلى خطي اتصال متكررين (A/B)، أو العكس. وهذا يضمن اتصالات عالية التوافر عن طريق التبديل التلقائي إلى المسار السليم في حالة فشل كابل أو جزء، مما يمنع التوقف عن العمل في أنظمة الأتمتة الحيوية.
الميزات
يدعم بروتوكولات PROFIBUS DP و FMS.
معدلات إرسال تتراوح من 9.6 كيلوبت/ثانية إلى 12 ميجابت/ثانية.
وظيفة المكرر النشط لتجديد الإشارة.
اختيار الخط التلقائي ومراقبة جودة الاتصال.
دعم مصدر طاقة متكرر مع نقطة اتصال إنذار خالية من الجهد.
مصابيح LED للحالة لنشاط الناقل والأخطاء ومراقبة مصدر الطاقة.
تركيب بسيط على سكة DIN.
التطبيقات
مولدات التوربينات (غاز/بخار/ماء).
أنظمة التحكم في الغلايات وحلقات الاحتراق المتكررة.
مولدات الديزل للطوارئ (EDGs).
ضاغطات ومضخات واسعة النطاق لأنابيب النفط/الغاز.
أفران وصهر صناعية.
آلات معالجة المياه وأنظمة الترشيح الآلية.
المواصفات الفنية
النموذج
RLM02 3BSE091723R1
جهد التشغيل
24 VDC
استهلاك الطاقة
120 مللي أمبير (عادة عند 24 فولت)
فقدان الطاقة
حوالي 3.6 واط
واجهة RS-485
موصل Sub-D بـ 9 سنون (A, B, M)
معدل الإرسال
9.6 كيلوبت/ثانية إلى 12 ميجابت/ثانية
عزل كهربائي
500 Veff (وظيفي)
درجة حرارة التشغيل
0 درجة مئوية إلى +55 درجة مئوية
درجة حرارة التخزين
-30 درجة مئوية إلى +85 درجة مئوية
فئة الحماية
IP20 / فئة الجهاز 3
الوزن
0.3 كجم
إرشادات التركيب
تأكد من تركيب الوحدة على سكة DIN قياسية في حاوية مناسبة (تصنيف IP20).
حافظ على درجة حرارة تشغيل محيطة تتراوح بين 0 درجة مئوية و +55 درجة مئوية مع تهوية كافية.
تأكد من أن جميع كابلات PROFIBUS محمية ومؤرضة بشكل صحيح وفقًا للممارسات الصناعية القياسية لمنع التداخل الكهرومغناطيسي.
توفر الوحدة عزلًا كهربائيًا وظيفيًا؛ تأكد من أن توصيلات مصدر الطاقة آمنة وأن القطبية صحيحة.
قم دائمًا بإيقاف تشغيل النظام قبل إدخال أو إزالة الوحدة من سكة DIN.
يمكن توصيل نقطة اتصال الإنذار الخالية من الجهد بمدخل PLC أو DCS للمراقبة التشخيصية لصحة الوحدة.
الأسئلة الشائعة
ما هو ABB RLM02 3BSE091723R1؟
إن ABB RLM02 هو مفتاح نشط يدمج أجهزة PROFIBUS ذات الواجهة الواحدة في شبكة PROFIBUS RS485 متكررة، مما يضمن اتصالات مقاومة للأعطال.
كيف يتعامل مع أعطال الاتصال؟
يراقب الجهاز الخطوط A و B و M للنشاط. إذا تم اكتشاف خطأ في أحد الخطوط المتكررة، يقوم المنطق تلقائيًا بالتبديل إلى المسار التشغيلي دون مقاطعة تبادل البيانات.
ما هو الحد الأقصى لعدد الأجهزة المتصلة؟
يمكن لكل واجهة PROFIBUS في RLM02 دعم ما يصل إلى 31 محطة PROFIBUS.
