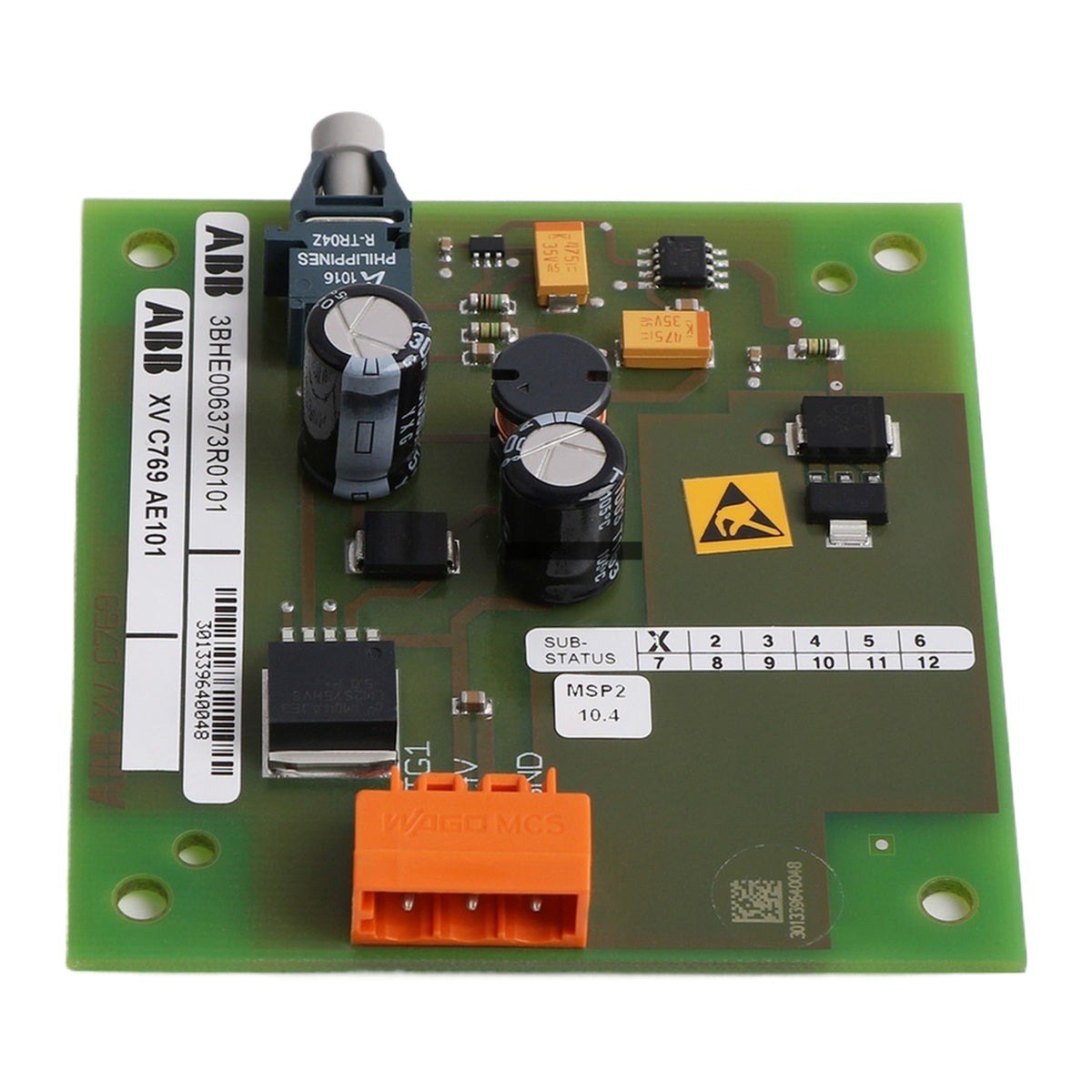

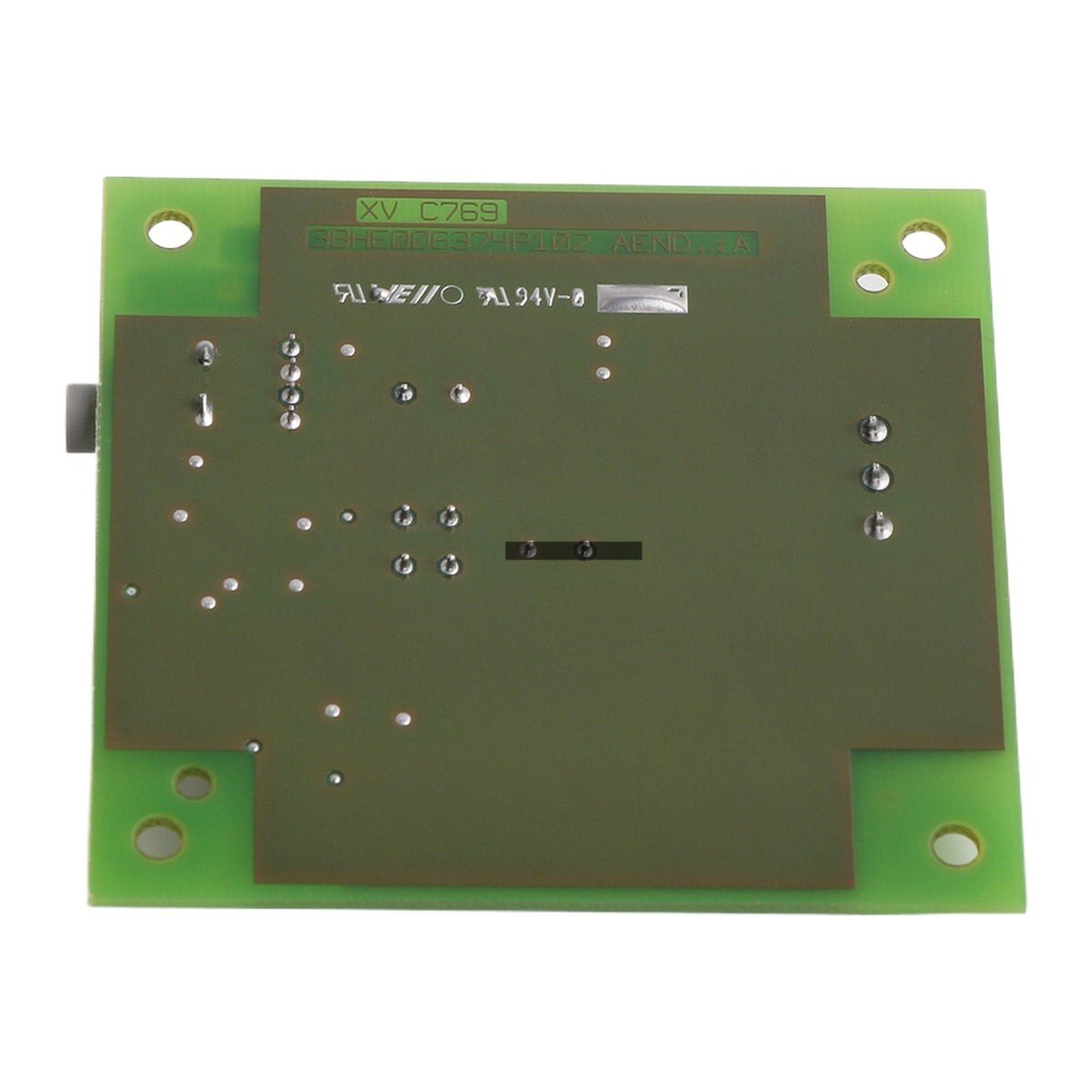

ABB 3BHE006373R0101 (XVC769AE101) هو لوحة OEI مصممة للتكامل داخل أنظمة التحكم ABB Advant OCS و Advant-800xA. تعمل وحدة واجهة الاتصال هذه على تسهيل تبادل البيانات الموثوق به بين مكونات النظام، مما يدعم معايير الشبكة الضوئية والكهربائية لضمان اتصال قوي في بيئات الأتمتة الصناعية.
تتضمن واجهة كهربائية واحدة 10/100BASE-TX لاتصال إيثرنت القياسي.
مصممة لنقل البيانات عالي السرعة بسرعة 100 ميجابت في الثانية في وضع الازدواج الكامل.
توفر عزل تيار متردد 1500 فولت لحماية الإلكترونيات الحساسة من الارتفاعات الكهربائية.
عامل شكل صغير مناسب للتركيب عالي الكثافة في الرفوف.
المواصفات الفنية
رقم الموديل
3BHE006373R0101 (XVC769AE101)
مصدر الطاقة
24V DC (-15%/+20%)
استهلاك الطاقة
6 وات (نموذجي)
الواجهات البصرية
2x 100BASE-FX (1300nm)
الواجهة الكهربائية
1x 10/100BASE-TX
العزل
1500V AC
معدل البيانات
100Mbps full-duplex
درجة حرارة التشغيل
-25 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين
-40 درجة مئوية إلى +85 درجة مئوية
الرطوبة
5-95% بدون تكثف
معدل الاهتزاز
1G (5-150Hz)
إرشادات التثبيت
تأكد من فصل طاقة النظام قبل تثبيت أو إزالة لوحة OEI لمنع التلف الكهربائي.
تعامل مع الوحدة باستخدام ممارسات آمنة لمواجهة التفريغ الكهروستاتيكي لحماية الدوائر الداخلية من التفريغ الكهروستاتيكي.
تحقق من أن جهد الإمداد ضمن النطاق المحدد 24V DC (-15%/+20%) قبل التشغيل.
تأكد من تثبيت الوحدة بشكل صحيح في الرف للحفاظ على تلامس كهربائي آمن وتبديد حراري.
قم بتوجيه الكابلات الضوئية والكهربائية بعيدًا عن مصادر EMI العالية، مثل كابلات الطاقة أو المحركات الثقيلة، للحفاظ على سلامة الإشارة.
الأسئلة الشائعة
ما هي الوظيفة الأساسية للوحة OEI 3BHE006373R0101؟
تعمل هذه اللوحة كوحدة واجهة إيثرنت بصرية (OEI)، مما يسمح لأنظمة ABB Advant OCS و 800xA بالاتصال عبر وسائط الألياف الضوئية وإيثرنت النحاسية.
هل هذه الوحدة متوافقة مع محولات الإيثرنت القياسية؟
نعم، منفذ 10/100BASE-TX متوافق مع محولات الإيثرنت الصناعية القياسية، بينما تتطلب منافذ 100BASE-FX أجهزة إرسال واستقبال الألياف الضوئية المتوافقة أو المحولات التي تدعم طول موجة 1300 نانومتر.
