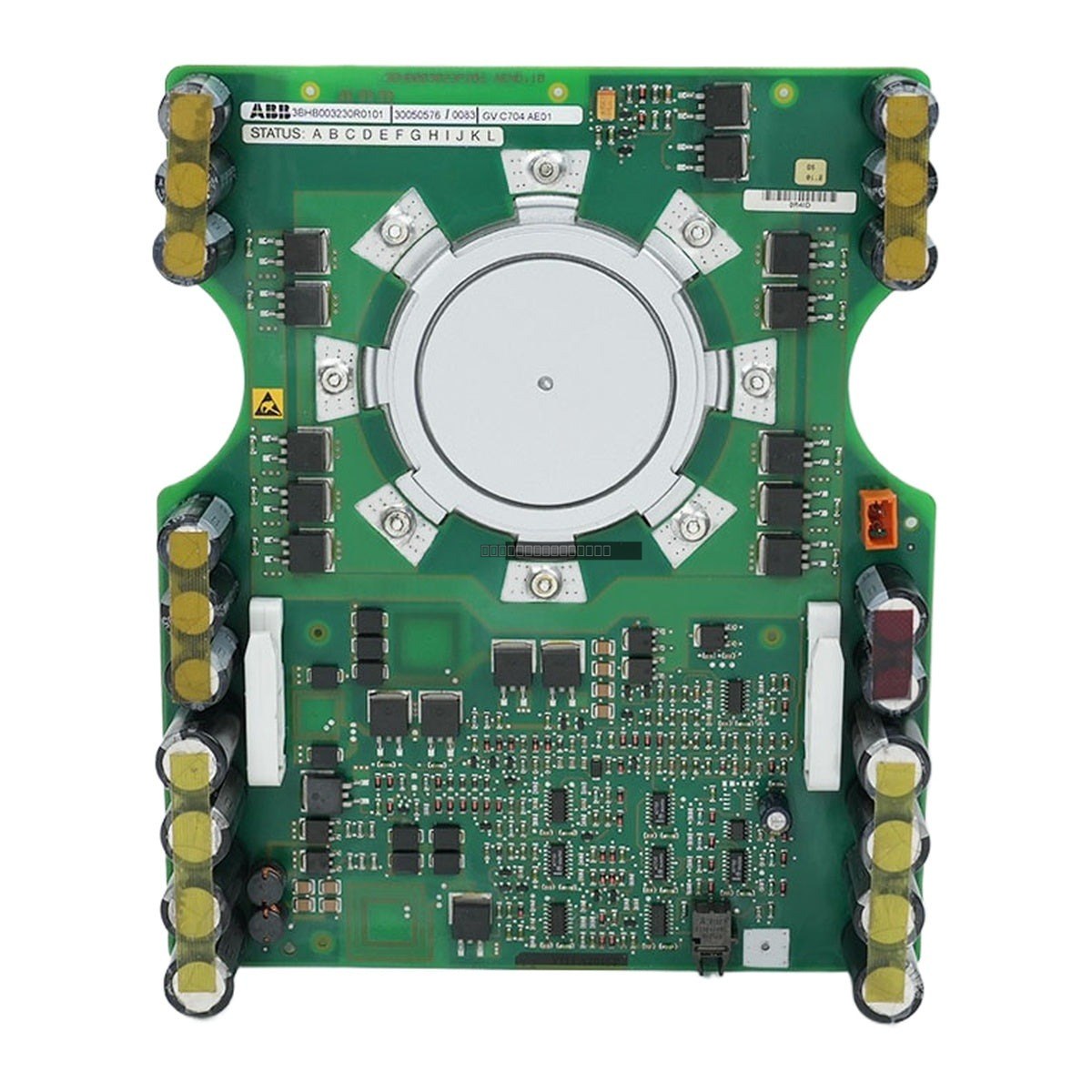

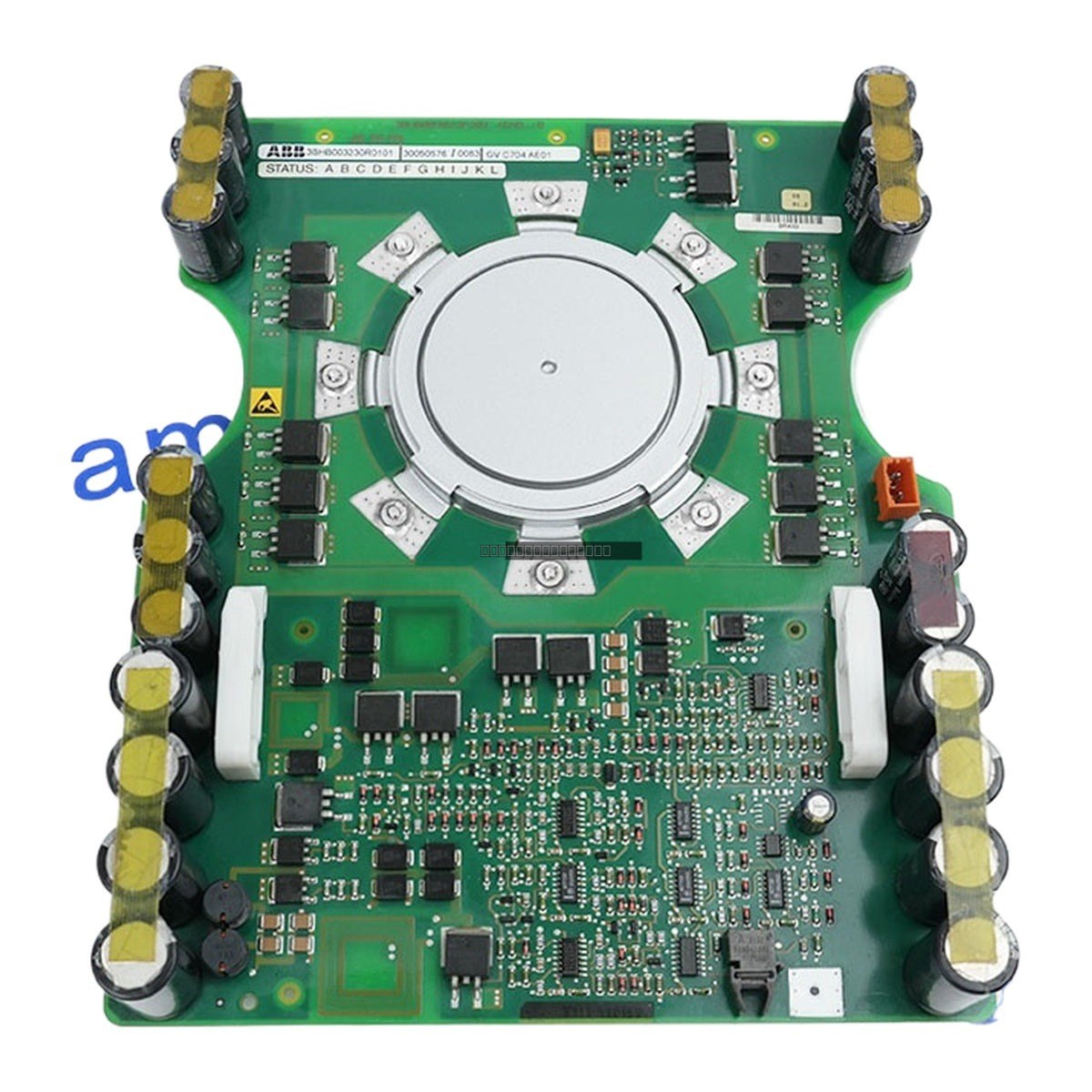

يُعدّ ABB 3BHB003230R0101 (GVC704 AE01) وحدة بوابة متخصصة ولوحة قيادة طاقة مصممة للتحكم في وحدات الثايرستور ذات البوابة المتكاملة المبدلة (IGCT). وتُعدّ هذه الوحدة واجهة بالغة الأهمية ضمن أنظمة محركات الجهد المتوسط من ABB، مثل سلسلة ACS1000 وACS6000، حيث تقوم بتحويل إشارات التحكم منخفضة الطاقة إلى نبضات عالية الطاقة المطلوبة لتبديل أشباه الموصلات بشكل موثوق.
الميزات
مصممة للتحكم عالي الأداء في وحدات IGCT في تطبيقات الجهد المتوسط.
تعمل كلوحة قيادة طاقة لإدارة أوامر التبديل وإمداد الطاقة لوحدات IGCT.
متوافقة مع وحدات IGCT 3BHL000392P0101 (5SHX 1060H0001).
النفط والغاز: تتحكم في الضواغط، والمضخات، والبثاقات.
البحرية: تدعم أنظمة الدفع، والدوافع، ومعدات الضخ الكبيرة على متن السفن.
المعادن والصلب: تدير مطاحن الدرفلة، ومراوح التبريد، ومضخات المياه عالية العزم.
المياه ومياه الصرف الصحي: تنظم التدفق في محطات الضخ الكبيرة.
توليد الطاقة: تشغل المعدات المساعدة بما في ذلك مطاحن الفحم والناقلات.
المواصفات الفنية
الموديل
3BHB003230R0101 / GVC704 AE01
الموديل الاحتياطي

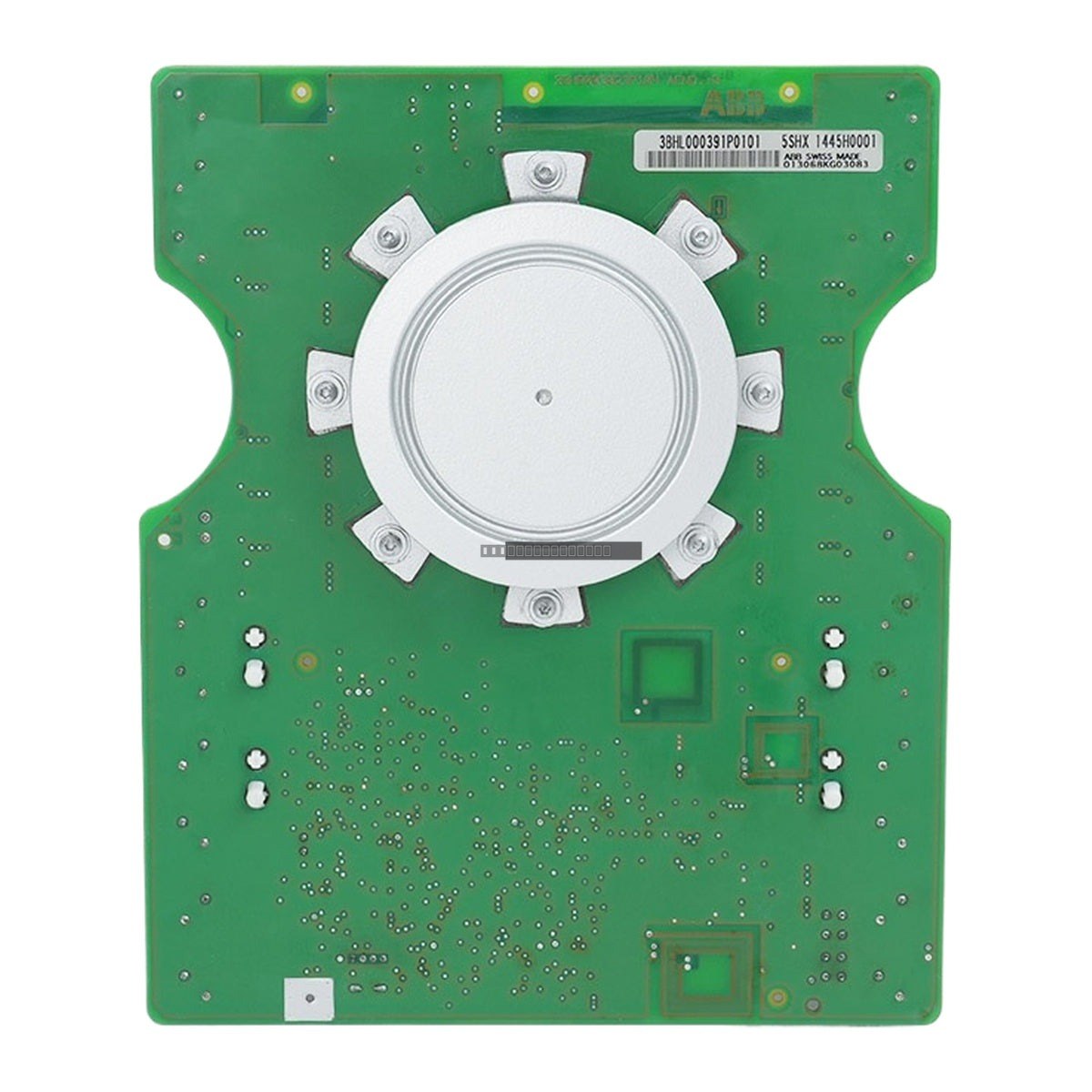

3BHL000391P0101 / 5SHX1445H0001
تقدير الجهد (VCES)
4500 فولت
تقدير التيار (ITAVM)
2100 أمبير
فقدان الطاقة
1.0 - 2.5 كيلووات
درجة حرارة التشغيل
-40 درجة مئوية إلى +125 درجة مئوية
درجة حرارة التخزين
-40 درجة مئوية إلى +85 درجة مئوية
الرطوبة
< 95% رطوبة نسبية (غير مكثفة)
إرشادات التثبيت
سلامة الجهد العالي: تأكد دائمًا من فصل المحرك تمامًا عن مصدر الطاقة قبل التعامل معه. تحقق من تفريغ مكثفات وصلة التيار المستمر بالكامل باستخدام مقياس متعدد معاير.
حماية التفريغ الكهروستاتيكي: تحتوي هذه الوحدة على مكونات CMOS حساسة. استخدم دائمًا حزام معصم ESD مؤرض عند التعامل مع اللوحة أو موصلاتها.
التعامل مع الألياف البصرية: إذا كانت مزودة بواجهات ألياف بصرية، فلا تثني الكابلات بما يزيد عن نصف قطر 30 ملم. تأكد من أن أطراف الموصلات نظيفة؛ استخدم قطعة قماش خالية من الوبر وكحول الأيزوبروبيل للصيانة إذا لزم الأمر.
تحذير محتمل: لا توفر وحدة البوابة هذه فصلًا محتملًا على اللوحة. يجب أن يكون كابل الإمداد والمخرج مصممين لتحمل الجهد العالي الكامل لأشباه موصلات الطاقة مقابل الأرض.
الأسئلة الشائعة
ما هي الوظيفة الأساسية للوحدة 3BHB003230R0101؟
تعمل كوحدة بوابة ولوحة تشغيل طاقة لتحويل إشارات التحكم إلى نبضات عالية الطاقة لتبديل أشباه الموصلات IGCT في محركات الجهد المتوسط من ABB.
هل هذه الوحدة متوافقة مع وحدات IGCT محددة؟
نعم، وهي مصممة خصيصًا لتشغيل وحدة IGCT 3BHL000392P0101 (5SHX 1060H0001).
