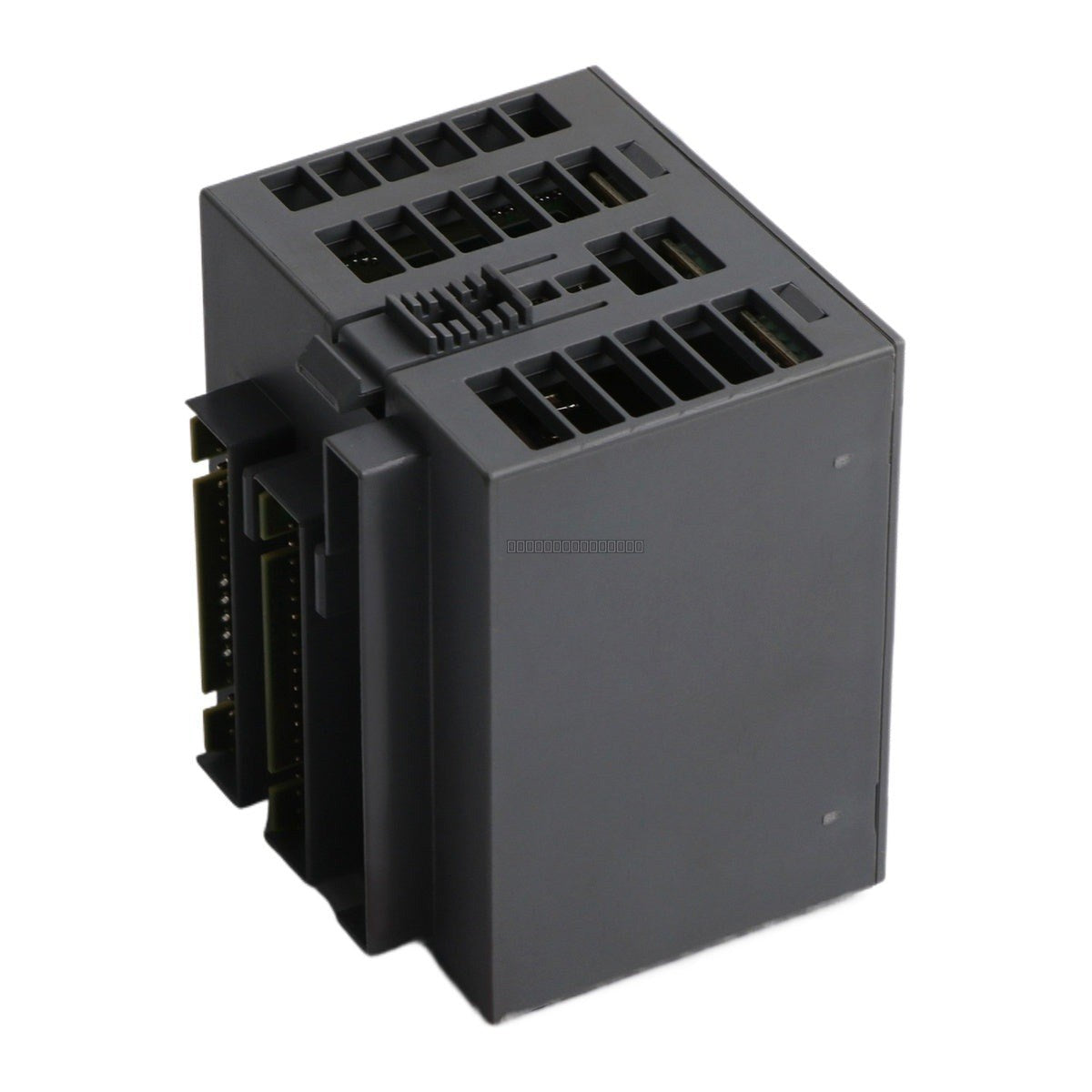

تُعد ABB PM573-ETH (1SAP130300R0271) وحدة معالجة عالية الأداء من سلسلة AC500، مصممة لتطبيقات الأتمتة الصناعية الصعبة وتطبيقات التحكم في العمليات. توفر هذه الوحدة المركزية ذاكرة برنامج مستخدم بحجم 512 كيلوبايت وذاكرة بيانات مستخدم بحجم 512 كيلوبايت، مما يضمن سعة قوية لمنطق التحكم المعقد ومعالجة البيانات في الوقت الفعلي.
تُعد PM573-ETH مناسبة لمجموعة واسعة من البيئات الصناعية، بما في ذلك:
أتمتة التصنيع وآلات التعبئة والتغليف.
معالجة المياه ومياه الصرف الصحي (التحكم في محطات الضخ والترشيح).
أنظمة مناولة المواد، بما في ذلك الناقلات وأنظمة التخزين والاسترجاع الآلي (ASRS).
أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وأنظمة إدارة الطاقة.
حلقات معالجة الكيماويات والمواد.
المواصفات الفنية
النموذج
PM573-ETH
رمز الطلب
1SAP130300R0271
إجمالي الذاكرة
1,024 كيلوبايت
ذاكرة برنامج المستخدم
512 كيلوبايت
ذاكرة بيانات المستخدم
512 كيلوبايت
الجهد المقدر
24 فولت تيار مستمر
نطاق جهد الإمداد
20.4 فولت إلى 28.8 فولت تيار مستمر
درجة حرارة التشغيل
0 درجة مئوية إلى +60 درجة مئوية
درجة حرارة التخزين
-40 درجة مئوية إلى +70 درجة مئوية
تصنيف الحماية
IP20
إرشادات التركيب
التركيب: مصمم للتركيب القياسي على سكة DIN داخل خزانة تحكم محمية.
مصدر الطاقة: قم بتوصيل طاقة 24 فولت تيار مستمر بأطراف UP/ZP المخصصة على قاعدة الطرف. تأكد من أن الجهد يبقى ضمن نطاق 20.4 فولت إلى 28.8 فولت تيار مستمر.
التأريض: التأريض الصحيح لقاعدة الطرف أمر بالغ الأهمية للتخفيف من التداخل الكهرومغناطيسي (EMI).
التعامل: قم دائمًا بإيقاف تشغيل النظام قبل إدخال أو إزالة الوحدة لمنع التلف الكهربائي.
البيئة: تأكد من التهوية الكافية للحفاظ على درجات الحرارة المحيطة ضمن نطاق التشغيل المحدد.
الأسئلة الشائعة
ما هو PM573-ETH؟
ABB PM573-ETH هو وحدة معالجة مركزية (PLC) من سلسلة AC500 تتميز بذاكرة برنامج مستخدم بحجم 512 كيلوبايت ومنفذ إيثرنت مدمج وواجهتين تسلسليتين.
ما هي بروتوكولات الاتصال التي يدعمها PM573-ETH؟
يدعم بروتوكولات مثل Modbus TCP وEtherNet/IP وPROFIBUS/CANopen (عبر وحدات التوسع الاختيارية).
كم عدد اتصالات عميل Modbus TCP المتزامنة التي يدعمها؟
يمكن لـ PM573-ETH التعامل مع ما يصل إلى 16 اتصال عميل Modbus TCP متزامن، مع إظهار ما يصل إلى 512 بايت من بيانات الإدخال والإخراج.
