وحدة الإدخال/الإخراج التناظرية ABB AX561 1TNE968902R1301

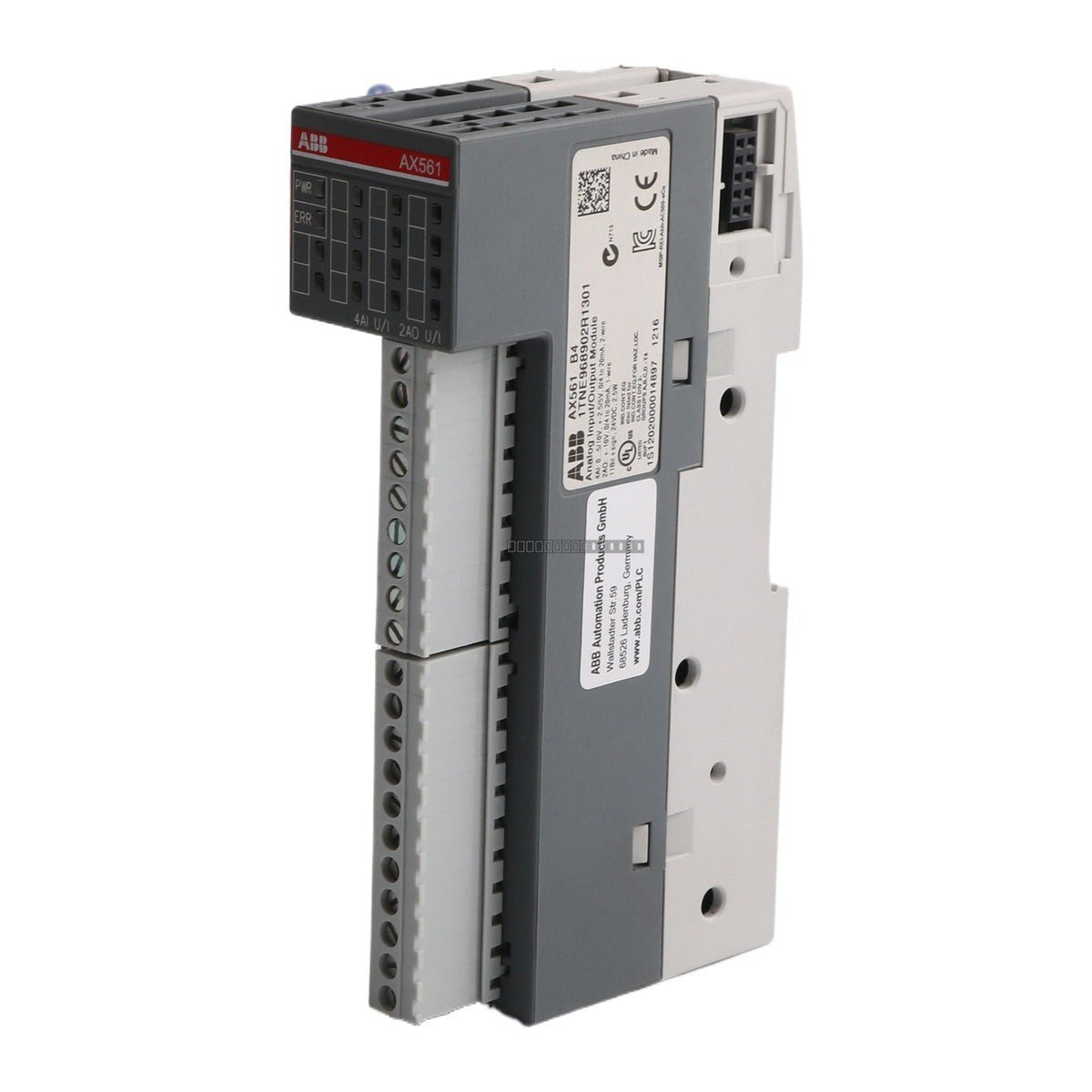

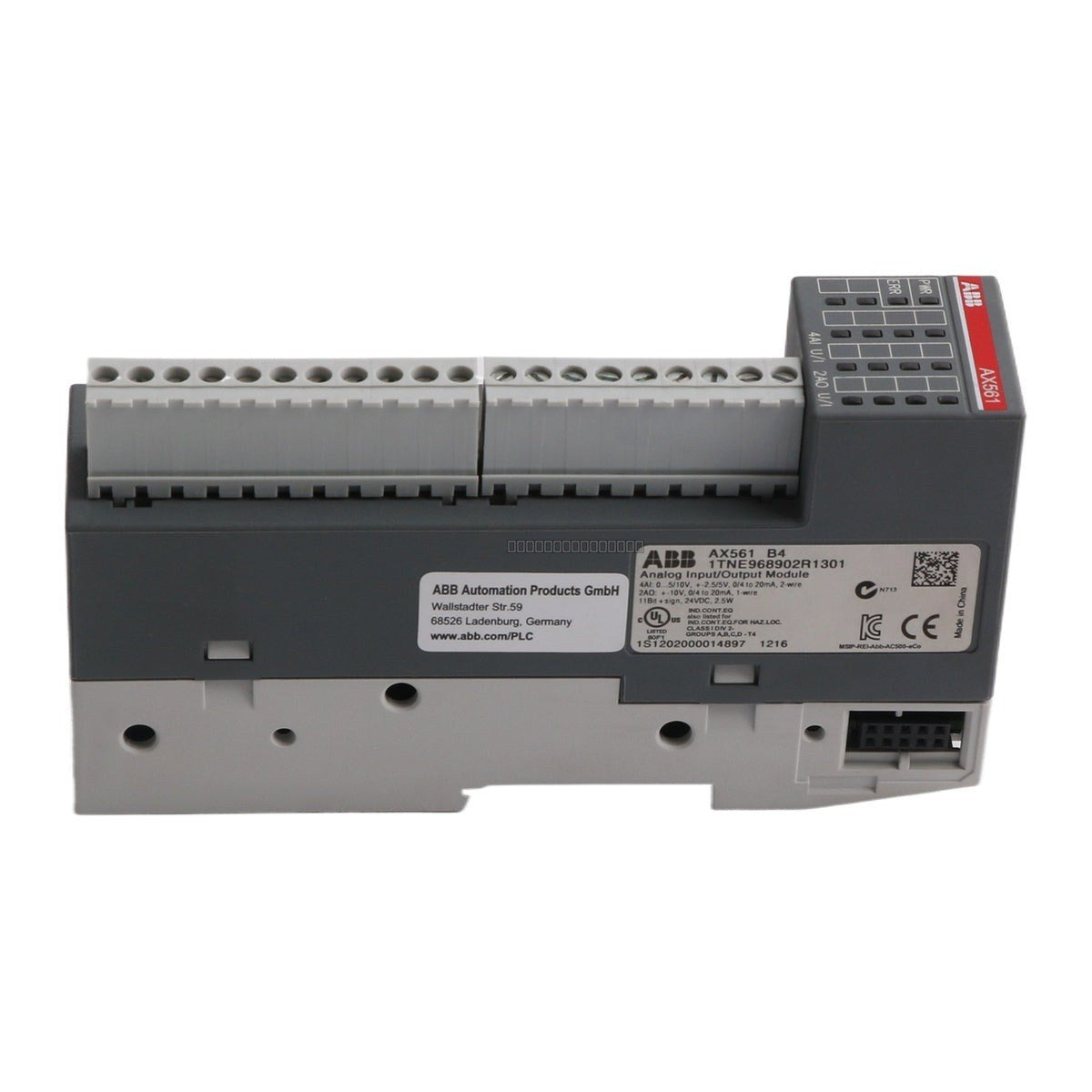

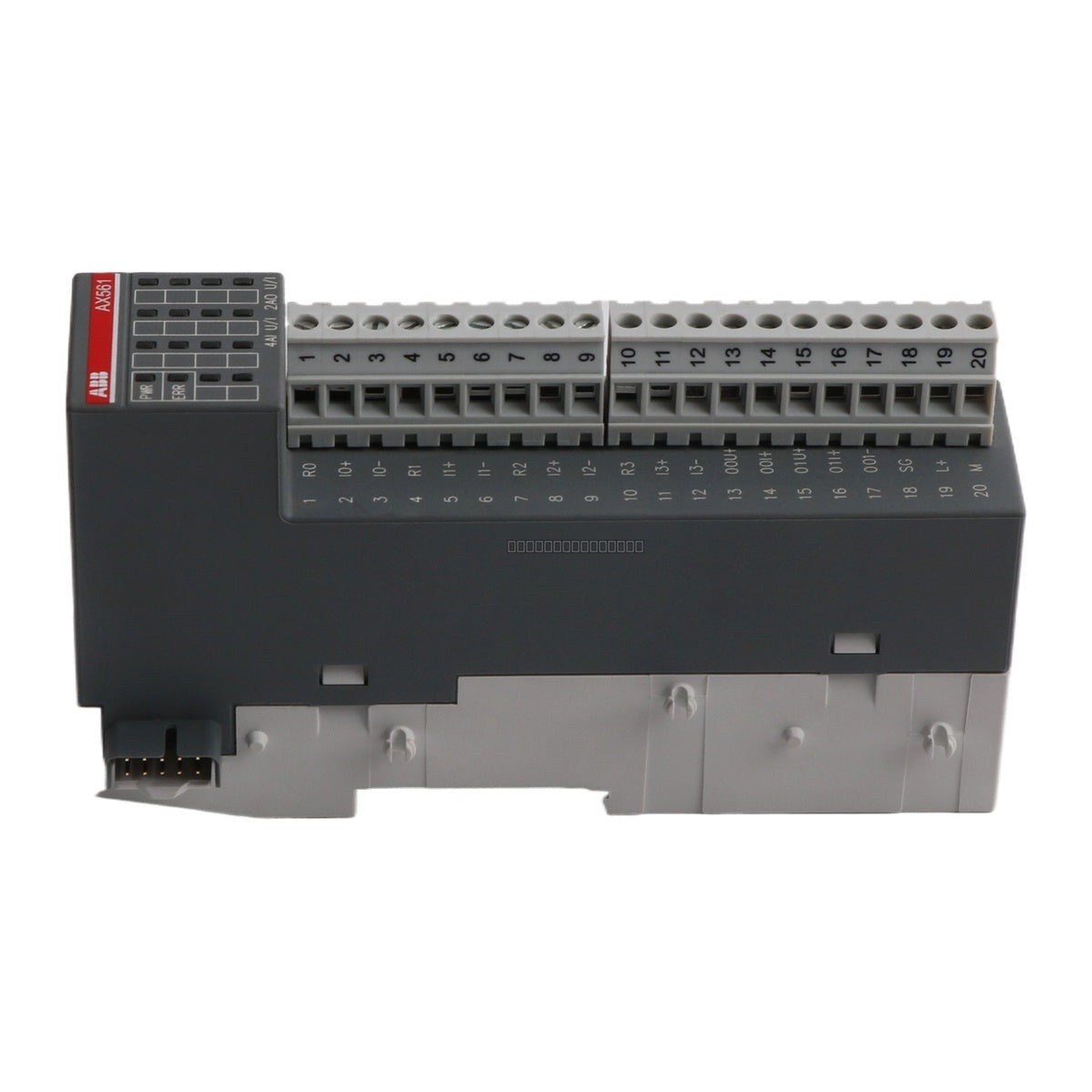

وحدة ABB AX561 (1TNE968902R1301) هي وحدة دخل/خرج تناظرية عالية الأداء مصممة لمنصة AC500-eCo لوحدة التحكم الأوتوماتيكية القابلة للبرمجة. توفر هذه الوحدة المدمجة من سلسلة S500-eCo إمكانيات معالجة إشارات متعددة الاستخدامات، وتتميز بـ 4 مداخل تناظرية قابلة للتكوين بشكل فردي و 2 مخرج تناظري قابل للتكوين، مما يجعلها مناسبة لمجموعة واسعة من مهام التحكم في العمليات الصناعية والمراقبة.

الميزات

• 4 مدخلات تناظرية قابلة للتكوين (AI0-AI3) و 2 مخرج تناظري قابل للتكوين (AO0-AO1)
• دقة 12 بت (13 بت للإصدار E0 أو أحدث)
• حماية شاملة ضد القطبية العكسية، والدوائر القصيرة، والجهد الزائد المؤقت
• يدعم نطاقات إشارة متعددة: 0-10 فولت، ±10 فولت، 0-20 مللي أمبير، و 4-20 مللي أمبير
• عامل شكل S500-eCo مدمج ومحسن للتركيب على سكة DIN
• تشخيصات مدمجة ومعالجة إشارات عالية السرعة

التطبيقات

• أتمتة العمليات: مراقبة مستشعرات درجة الحرارة، والضغط، والتدفق، والمستوى في التصنيع المستمر.
• إدارة المباني: التحكم في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، ومراقبة الطاقة، وإدارة الإضاءة الصناعية.
• بناء الآلات: التكامل مع المحركات، والصمامات، والمحركات للتحكم في الآلات المخصصة.
• المراقبة الصناعية: الحصول الموثوق لبيانات المستشعرات التناظرية للسلامة والامتثال.

المواصفات الفنية

إرشادات التثبيت

• إيقاف التشغيل: قم دائمًا بفصل مصدر الطاقة 24 فولت تيار مستمر قبل تركيب أو إزالة الوحدة. قد يتسبب التوصيل أو الفصل أثناء التشغيل في تلف كهربائي.
• التركيب: مصممة للتركيب القياسي على سكة DIN ضمن نظام AC500-eCo. تأكد من وجود مساحة تهوية كافية حول الوحدة.
• الأسلاك: قم بتوصيل مصدر الطاقة 24 فولت تيار مستمر بالطرفين L+ و M. استخدم كابلات مجدولة ومحمية للإشارات التناظرية لتقليل التداخل الكهرومغناطيسي (EMI).
• التأريض: للحصول على جهد مرجعي مستقر، قم بتوصيل الطرف M بالطرف M/ZP في وحدة المعالجة المركزية (CPU) أو وحدة واجهة الاتصال.
• الحماية: بالنسبة للكابلات التي يزيد طولها عن 20 مترًا، تعد الكابلات المحمية والمؤرضة إلزامية للحفاظ على سلامة الإشارة.

الأسئلة الشائعة

ما هو AX561 1TNE968902R1301؟

ABB AX561 هي وحدة I/O تناظرية مدمجة من سلسلة S500-eCo تستخدم للتحكم في العمليات والأتمتة الصناعية ضمن منصة AC500 PLC.

كيف يجب أن أقوم بتوصيل الكابلات الطويلة؟

الإشارات التناظرية حساسة للتداخل الكهرومغناطيسي. إذا تجاوز طول كابل التوصيل 20 مترًا، يجب عليك استخدام كابل محمي ومؤرض لضمان الدقة.

هل يمكنني إزالة الوحدة بينما النظام قيد التشغيل؟

لا. يُمنع تمامًا توصيل أو فصل أو ربط أطراف الإشارة بينما يكون التيار الكهربائي قيد التشغيل. تأكد من فصل جميع مصادر الجهد قبل إجراء الصيانة.

كم تستهلك الوحدة من الطاقة؟

تتطلب الوحدة مصدر طاقة 24 فولت تيار مستمر. يبلغ استهلاك الطاقة حوالي 5 مللي أمبير لكل وحدة تُضاف إلى وحدة المعالجة المركزية (CPU) أو واجهة الاتصال.
